Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Сб, 11.05.2013, 23:46 | Сообщение # 111
|
Demetrius Пользователи Активность: 14
| Ничего не понимаю... Печатка сделана не для 4066? Или как??? Добавлено (11.05.2013, 23:46)
---------------------------------------------
Может быть мы про разные печатки ведём разговор???
|
|
| | Вс, 12.05.2013, 00:05 | Сообщение # 112
|
феска Друзья Активность: 3627
| Demetrius, 4066 это микросхема представляет из себя 4 ключа в одном корпусе на схеме были выбраны первых 2 это удобно и логично, на плате же для этих первых двух пришлось бы делать много перемычек, поэтому были использованы другие, в этом нет нечего страшного
|
|
| | Вс, 12.05.2013, 10:03 | Сообщение # 113
|
Alexeyb4 Пользователи Активность: 21
| Феска, приветствую! Где то читал, что ты советовал откусит С9 и возбуждение пропадёт, вот только на схеме не подписан такой конденсатор.
|
|
| | Вс, 12.05.2013, 12:26 | Сообщение # 114
|
Demetrius Пользователи Активность: 14
| Т.е., если я правильно понял, были использованы не первый и второй, а третий и четвёртый???
|
|
| | Вс, 12.05.2013, 21:33 | Сообщение # 115
|
феска Друзья Активность: 3627
| Alexeyb4, на отечественной элементной базе, а именно ла7 с этим кондером при изменении напряжения питания изменялось частота прибора, само возбуд это возможно неправильная распайка оперов извлекайте по одному начиная с первого так вычислителе какой генератор
|
|
| | Вс, 12.05.2013, 21:34 | Сообщение # 116
|
феска Друзья Активность: 3627
| Demetrius, даташит посмотри cd4066 и все встанет на места
|
|
| | Пн, 13.05.2013, 12:47 | Сообщение # 117
|
Demetrius Пользователи Активность: 14
| Понял!!!
|
|
| | Ср, 15.05.2013, 02:39 | Сообщение # 118
|
spy1224 Пользователи Активность: 9
| Доброго времени суток. собрал волкстурм с, работает, монету Украинскую 50 коп. видит с растояния 20–25 см. На катушках как по факу выжал максимум по 35–38 вольт, и больше никак. Может ли это быть изза того што коэфициент усиления у транзисторов:
кт816 около100
а у кт817 около 200?
А еще катушки когда лежат на столе(во время настройки) все в норме ведут себя адекватно(дают звук только тогда когда к ним подносиш метал) а во время использования фонят так как будто постоянно ловят метал, даже когда им ничего не 'ищеш'(просто изза перемещения в пространстве) а это очень напрягает.
Феска подскажите пожалуйста есть ли решение проблемы.
поправил spy1224 - Ср, 15.05.2013, 02:59 |
|
| | Ср, 15.05.2013, 03:19 | Сообщение # 119
|
spy1224 Пользователи Активность: 9

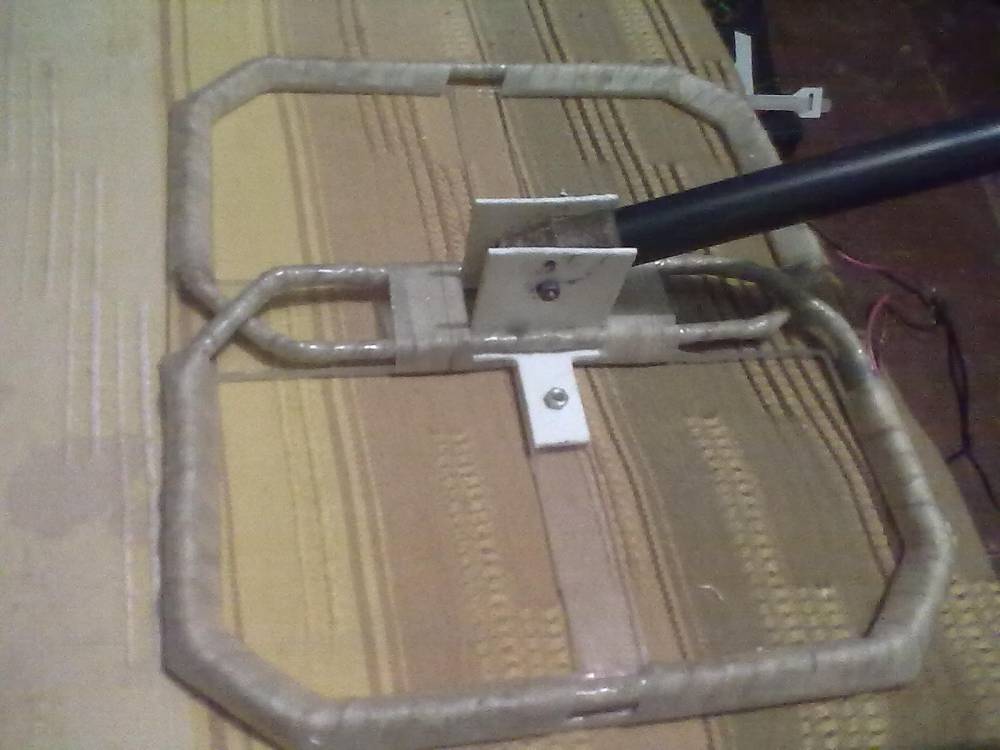

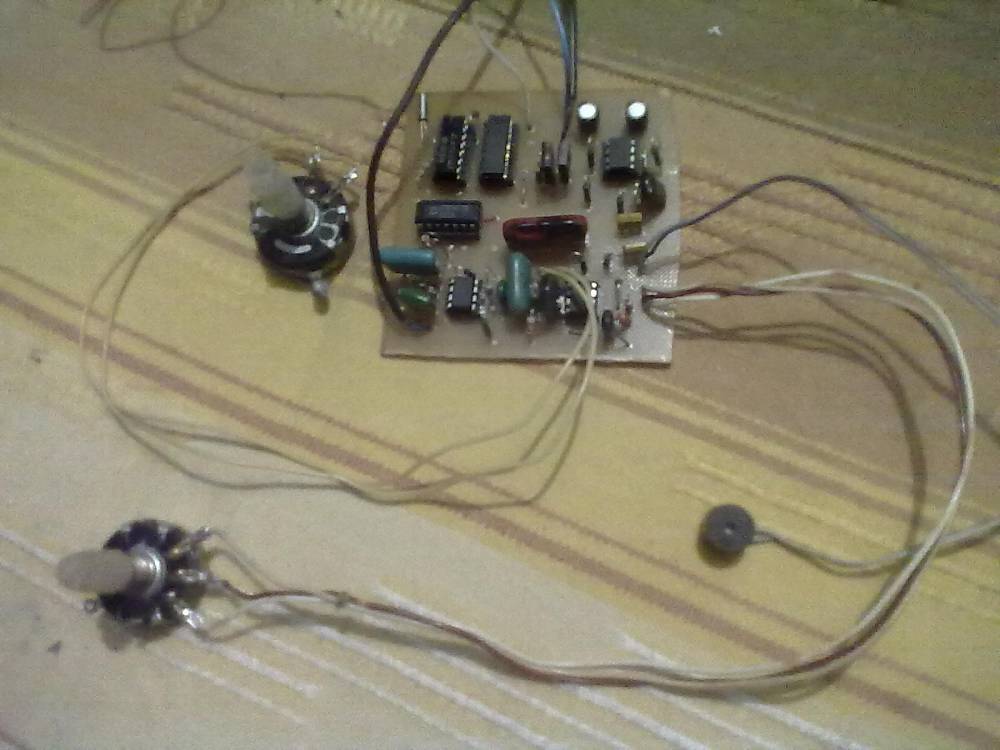

| Катушки и сама схема.
поправил spy1224 - Ср, 15.05.2013, 03:33 |
|
| | Ср, 15.05.2013, 06:24 | Сообщение # 120
|
радиолюбитель Друзья Активность: 625
| spy1224, Нужно что бы кабель был зафиксирован плотно на штанге! Да и всё должно быть прочно!
|
|
