Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Ср, 08.05.2013, 23:06 | Сообщение # 101
|
Demetrius Пользователи Активность: 14

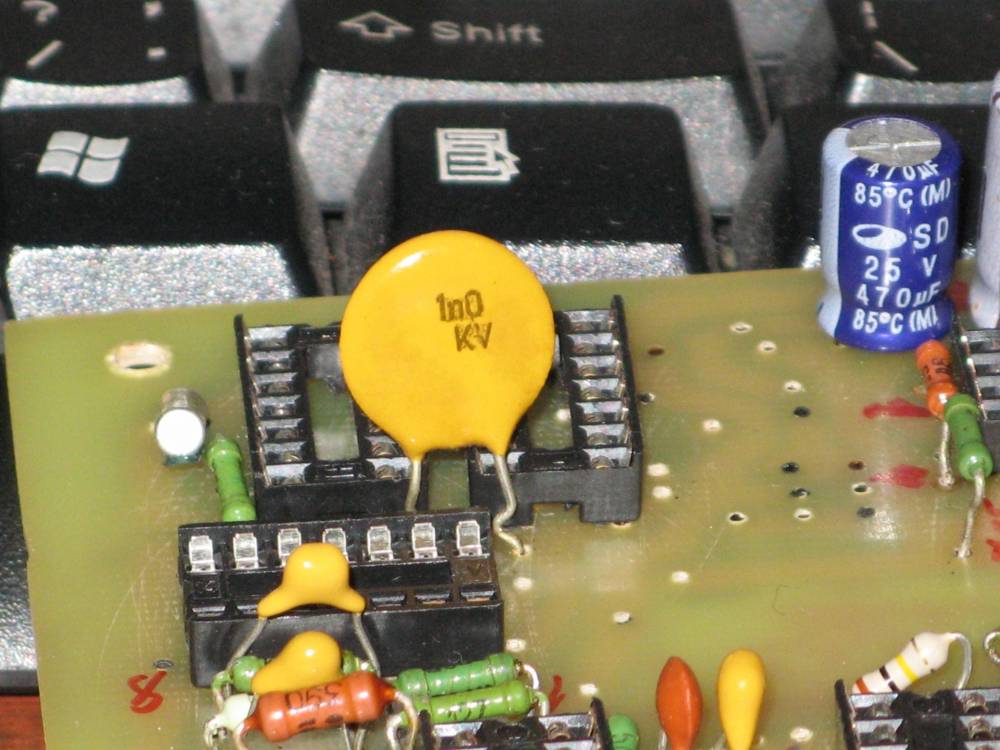

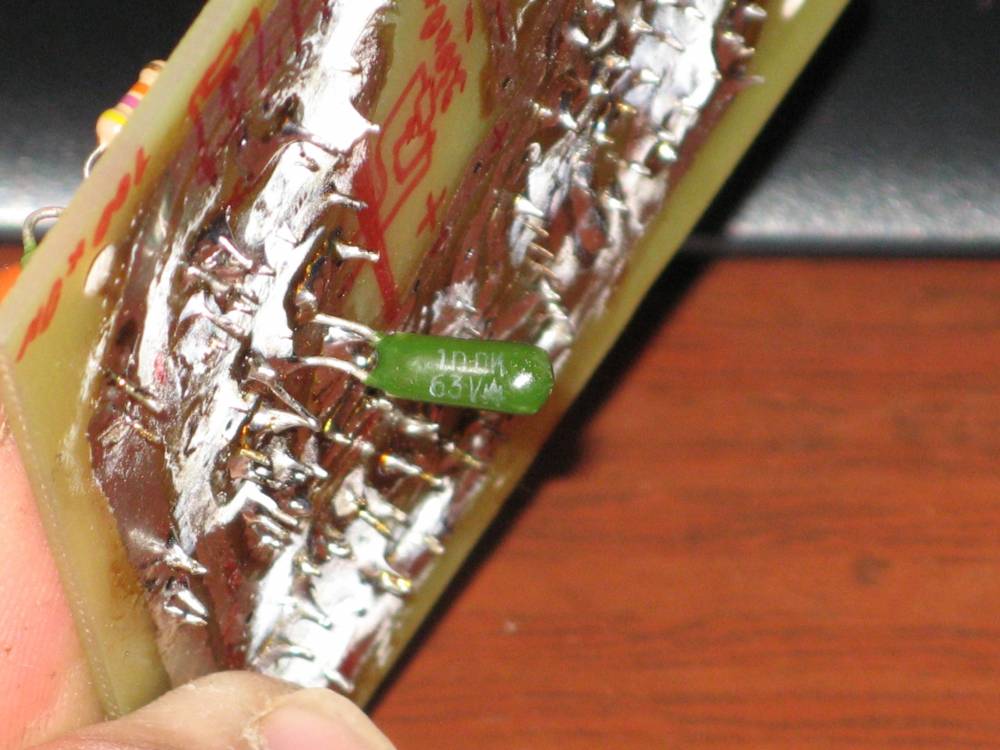

| Пристите за любопытство, плату бензином для чего нужно промывать? Если я всё правильно понял. то попытаюсь сфотографировать надписи на большом и жёлтом и на зелёной хрени и выложу...
|
|
| | Чт, 09.05.2013, 00:05 | Сообщение # 102
|
Demetrius Пользователи Активность: 14
| Фото
|
|
| | Чт, 09.05.2013, 23:22 | Сообщение # 103
|
Alexeyb4 Пользователи Активность: 21
| Мужики, у меня проблема появилась. Схема походу самовозбуждается, светодиоды постоянно поочерёдно помаргивают, независимо от положения регулятора Tresh. Если одсоединить светодиоды, оставить динамик, то в нём звук Свирели прерывистый, так же не реагирует на Tresh. ЗАметил такую особенность, пальцем заденешь общий вывод на плате, то всё встаёт в норму, но не всегда прокатывает такой манёвр. Корпус из метала, пробовал заземлять, одинакого безполезно. Что можно сделать, чтобы схема не возбуждалась?
|
|
| | Пт, 10.05.2013, 14:07 | Сообщение # 104
|
феска Друзья Активность: 3627
| Demetrius, усиление большое а канифоль с окислами в отличии от чистой уже проводит ток, элементы в норме
Alexeyb4, пропояй нормально все без датчика идут помехи как я понял промой все может дорожку какую перегрел отгорела нормально микры вставь если в панельках
|
|
| | Пт, 10.05.2013, 23:26 | Сообщение # 105
|
Demetrius Пользователи Активность: 14
| Простите, я очень тупой. Что значит "усиление большое"??? По какой схеме производить подключение CD 4066??? Где взять полный список деталей с номиналами для МД???
|
|
| | Сб, 11.05.2013, 08:28 | Сообщение # 106
|
Stabik Пользователи Активность: 2
| Привет всем, ребят подскажите пожалуйста, начал по немногу паять схему и возник такой вопрос, у меня немного другая плата , по схеме вроде все путем, но пока все не спаял проверить сложновато, посмотрите на плату мож это левак с ошибками сборки.
|
|
| | Сб, 11.05.2013, 10:20 | Сообщение # 107
|
феска Друзья Активность: 3627
| Demetrius, в смысле по какой как на схеме показано так и подключаете
Stabik, это распостраненная плата внешне посмотрел все вроде внорме
|
|
| | Сб, 11.05.2013, 10:34 | Сообщение # 108
|
Stabik Пользователи Активность: 2
| феска, Спасибо успокоил.
|
|
| | Сб, 11.05.2013, 11:33 | Сообщение # 109
|
Demetrius Пользователи Активность: 14
| На схеме одно. а на печатке другое...
Поэтому и прошу рабочую схему со всеми нужными регулировками и т.д. и соответсвующую ей печатку...
И, конечно же, детали с соответсвующими номиналами...Добавлено (11.05.2013, 11:33)
---------------------------------------------
На печатке ошибки по цоколёвке 4066, следовательно и подключения не соответствуют схеме, на схеме нет подключения 13 ножки, в то время как на печатке она подключена, 12 В на схеме 14(+), 7(-), на печатке 7(+), 14(-) (по нормальной схеме подключения) и т.д.
|
|
| | Сб, 11.05.2013, 18:25 | Сообщение # 110
|
Sulfid76 Пользователи Активность: 35
| Demetrius, печатка правильная-сам по ней собирал.А 4066 просто использованы выводы другого ключа( в ней их 4 шт.).
|
|
