Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Ср, 15.05.2013, 08:44 | Сообщение # 121
|
феска Друзья Активность: 3627
| spy1224, провода покороче надо на регулятор и тумблеры, провод жестко вокруг штанги будет колыхаться провод будут ложники, все что касается тх и рх все в экране
|
|
| | Ср, 15.05.2013, 09:39 | Сообщение # 122
|
spy1224 Пользователи Активность: 9
| Ок насчет длины проводов попробую. А катушка тока рх в экране а тх нет так как гдето я вычитал што необязательно. Так пойдет?
Феска буду ждать твоего ответа, потомушто от этого зависит:
1 или буду разбирать катушку(ох как неохота, в два слоя стеклоленты с эпоксидкой)
2 или еще раз все обмотаю лентой и залью эпоксидкой!
поправил spy1224 - Ср, 15.05.2013, 09:51 |
|
| | Ср, 15.05.2013, 11:51 | Сообщение # 123
|
феска Друзья Активность: 3627
| spy1224, я про провода
|
|
| | Ср, 15.05.2013, 12:33 | Сообщение # 124
|
spy1224 Пользователи Активность: 9
| Ок ясненько, сделаю отпишусь.
|
|
| | Ср, 15.05.2013, 16:34 | Сообщение # 125
|
Alexeyb4 Пользователи Активность: 21
| Цитата (spy1224) Доброго времени суток. собрал волкстурм с, работает, монету Украинскую 50 коп. видит с растояния 20–25 см. На катушках как по факу выжал максимум по 35–38 вольт, и больше никак. Может ли это быть изза того што коэфициент усиления у транзисторов:
кт816 около100
а у кт817 около 200?
А еще катушки когда лежат на столе(во время настройки) все в норме ведут себя адекватно(дают звук только тогда когда к ним подносиш метал) а во время использования фонят так как будто постоянно ловят метал, даже когда им ничего не 'ищеш'(просто изза перемещения в пространстве) а это очень напрягает.
Феска подскажите пожалуйста есть ли решение проблемы.

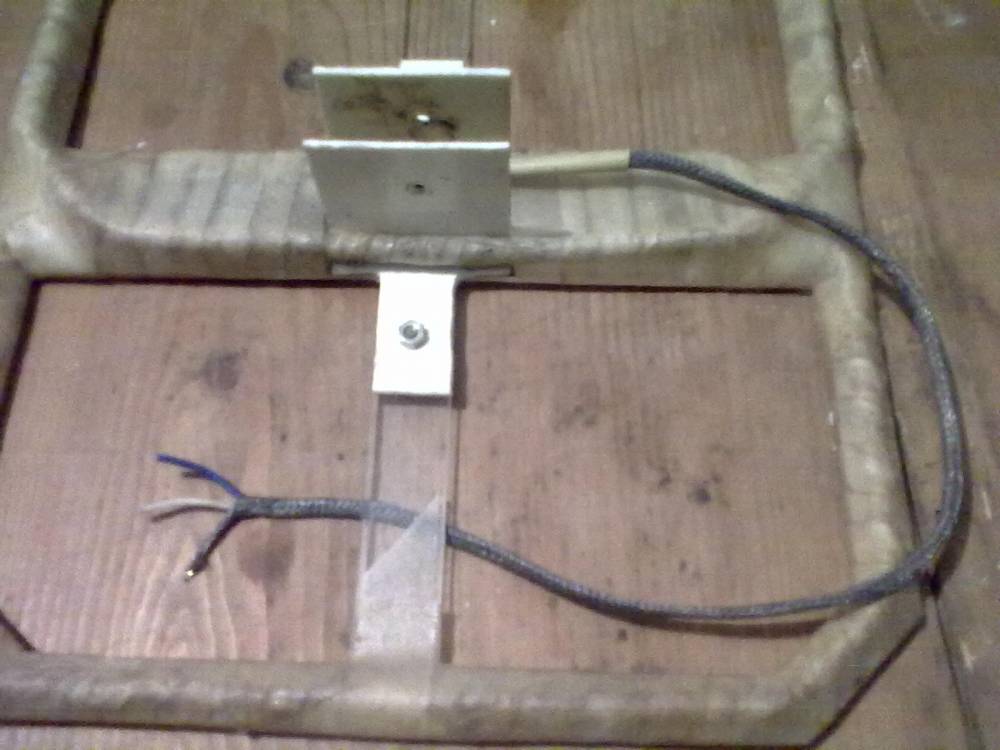

У тебя на фото штанга к катушке крепится металлическим болтом с гайкой, они уводят ноль, вполне возможно, что и чувствительность не в лучшую сторону. Не зря все ищут пластиковые болты.
|
|
| | Ср, 15.05.2013, 22:41 | Сообщение # 126
|
spy1224 Пользователи Активность: 9
| Подскажите кто нить: два провода с катушек можно в один экран? Как на фото. Добавлено (15.05.2013, 22:41)
---------------------------------------------
Alexeyb4 дело не в болтах, шурупах, гайках, Я катухи в ноль свожу вместе с ними. А то што это может повлиять на чуйку с тобой согласен. Но думаю h21e транзисторов тут больше влияет!
поправил spy1224 - Ср, 15.05.2013, 22:29 |
|
| | Чт, 16.05.2013, 00:19 | Сообщение # 127
|
Sulfid76 Пользователи Активность: 35
| Когда делал volksturm sm тоже к катушкам прикоснуться нельзя было-срабатывал моментально.Пока на столе лежит катуха DD22-все нормально-чуйка где то примерно на 5коп СССР-23см.Думал мало ли-эпоксидка не устаканилась.Через недели две та же байда.В итоге резистор в обвязке U1 который ставил на 1М-заменил на 390к.Катушка стала более менее адекватно работать,правдо упала чуйка на 5коп-сантиметров 19-20.Микруху сначало ставил LM358,потом заменил на TL072.Щас обмотаю стеклотканью да попробую на улице испытать,бо в квартире помехи шпарят(думаю от проводов радиоточки в стене замурованных)
|
|
| | Чт, 16.05.2013, 09:16 | Сообщение # 128
|
феска Друзья Активность: 3627
| spy1224, метала не должно быть вообще в катушке (это я невнимательно смотрю они же магнитное поле изменяют) провод не пойдет тебе нужно разделить провод генератора от провода приемника на такой частоте эту функцию может выполнять только экран, а у тя "2 брата в свинцовом грабу"
|
|
| | Пн, 20.05.2013, 17:05 | Сообщение # 129
|
spy1224 Пользователи Активность: 9
| Феска насчет резистора 'сенс'. Он так и должен работать(при максимальном сопротивлении максимальная чуйка?)
Добавлено (20.05.2013, 17:05)
---------------------------------------------
Феска а если я буду при настройке мд питать его от блока питания компьютера 12 вольт, а в работе пользоватся кроной это повлияет на резонанс и ноль катушек?
поправил spy1224 - Пн, 20.05.2013, 17:08 |
|
| | Вт, 21.05.2013, 08:35 | Сообщение # 130
|
феска Друзья Активность: 3627
| spy1224, нет не обязательно сенс изменит на много чуйку много факторов но если банально то да увеличит,
если питать от блока компа возможно вы попалите половину элементов пока будете искать причины не работы настройку лучше проводить сразу от кроны
|
|
