| | Вт, 30.04.2013, 11:31 | Сообщение # 91
|
феска Друзья Активность: 3627
| Demon334657, динамик подпаяй и на ухо меряй или из компа сделай
|
|
| | Пт, 03.05.2013, 00:17 | Сообщение # 92
|
Demon334657 Пользователи Активность: 30
| Нашол косяк на схеме, была ножка на микрухе не допаяна) А теперь другая проблема не могу разогнать катушки больше 11 В. Емкость получилась 103 нФ подключаю еще 1 нФ напряжение потихоньку падает. Катушка сделана по стати http://mikes.front.ru/str2_3.html , 80 витков 0,5 мм. Питание от кроны. В чем может быть проблема? Добавлено (02.05.2013, 22:05)
---------------------------------------------
померял напряжение на микрухе U6, 1-4 =3,74В, 1-8 =4,01В. Это нормально или надо заменить U6? Добавлено (02.05.2013, 23:27)
---------------------------------------------
подсоединил наушник к TX слышен "противный" писк Добавлено (03.05.2013, 00:17)
---------------------------------------------
в инструкции с мультиметра написано что диапазон 40-400Гц. Это может влиять на правильность измерений?
|
|
| | Сб, 04.05.2013, 14:13 | Сообщение # 93
|
феска Друзья Активность: 3627
| Demon334657, 11 вольт иногда может быть норма для параллельного резонанса, в любом случае смотрите дальность, на u6 проверьте конденсаторы и резисторы должны быть идентичными если все так меняйте микру,
писк это хорошо,
да правильность измерения важна и в характеристиках прибора должен быть диапазон измерений до 10кГц-20кГц в зависимости от нужной частоты прибора
|
|
| | Вс, 05.05.2013, 14:08 | Сообщение # 94
|
Demetrius Пользователи Активность: 14
| Привет! Подскажите какую схему лучше брать на вооружение: доработанную схему с улучшенными или схему с последними изменениями???Какую печатную плату, и необходимые радиодетали ???
Заранее благодарен!
|
|
| | Вс, 05.05.2013, 20:31 | Сообщение # 95
|
феска Друзья Активность: 3627
| Demetrius, в качестве первого МД собирайте классический из статьи
|
|
| | Пн, 06.05.2013, 18:14 | Сообщение # 96
|
Demetrius Пользователи Активность: 14
| Огромное количество информации, что я немного запутался. Если не затруднит, обозначьте, пожалуйста, следующие моменты: схема, печатная плата и необходимые радиодетали. С уважением, Дмитрий! Добавлено (06.05.2013, 18:14)
---------------------------------------------
Дело в том, что я загорелся этим делом и уже изготовил печатную плату по образцу из "доработанной схемы с улучшенными характеристиками", собрал радиодеталей и начал паять периодически подсматривая в схемы, но обнаружил несоответствия, поэтому и прошу вашей помощи...
|
|
| | Вт, 07.05.2013, 10:17 | Сообщение # 97
|
феска Друзья Активность: 3627
| Demetrius, фото платы со стороны деталей и пайки выложите пожалуйста
|
|
| | Вт, 07.05.2013, 16:13 | Сообщение # 98
|
Demetrius Пользователи Активность: 14

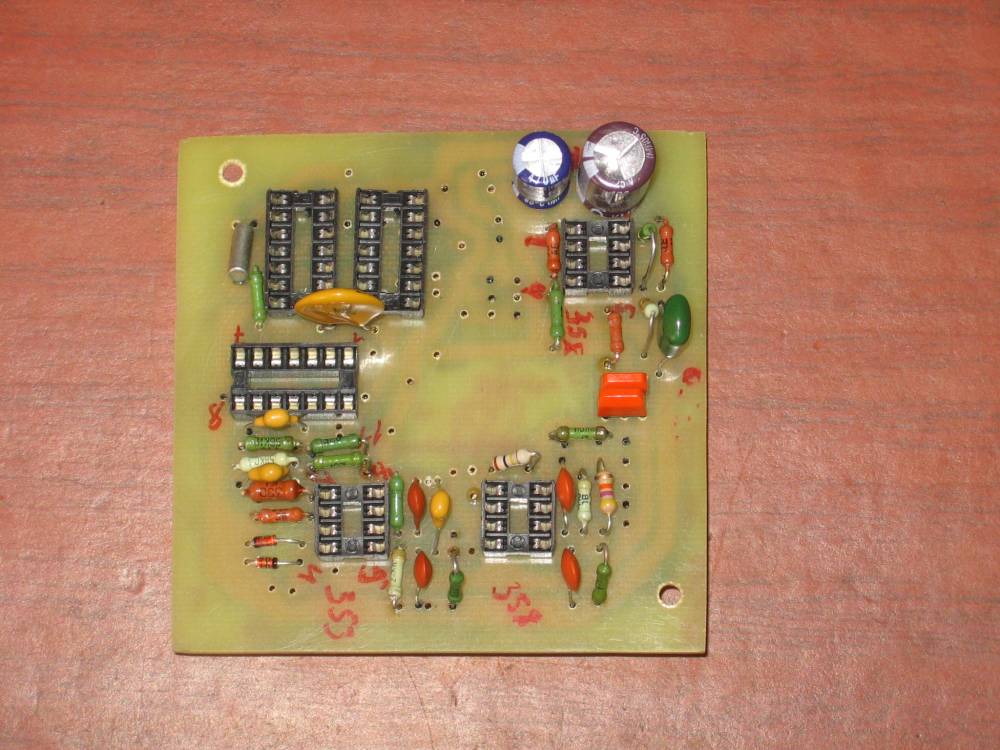

| Красным цветом выделены места (CD 4066), которые по подключению вызывают сомнения... Добавлено (07.05.2013, 16:13)
---------------------------------------------
Жду с нетерпением вашей посильной помощи...
|
|
| | Ср, 08.05.2013, 11:11 | Сообщение # 99
|
феска Друзья Активность: 3627

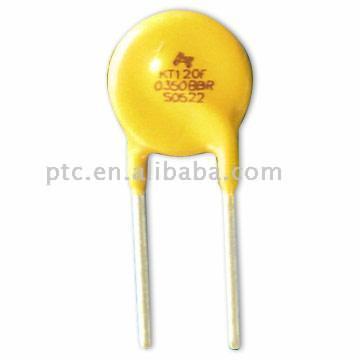

| Demetrius, непонятный элемент (сомнительный конденсатор) большой и жёлтый похож на термистор  , плату бензином промойте
|
|
| | Ср, 08.05.2013, 11:13 | Сообщение # 100
|
феска Друзья Активность: 3627

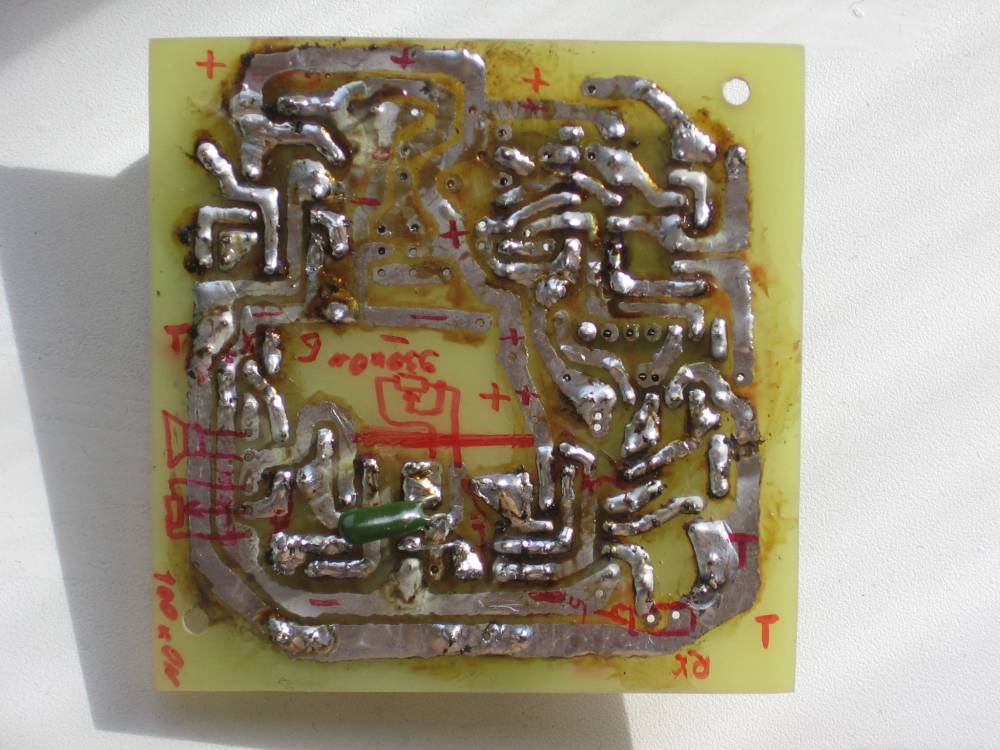

| снизу на монтажке зеленая хрень похожая на дроссель
|
|
