| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Вт, 21.05.2013, 08:46 | Сообщение # 131
|
trifan Пользователи Активность: 22
| Здравствуйте вопрос по одной из дороботок volksturm s что даст данная доработка как реализуется селективность и что за микросхема 561 кп1 логика или ключ
|
|
| | Вт, 21.05.2013, 09:02 | Сообщение # 132
|
trifan Пользователи Активность: 22

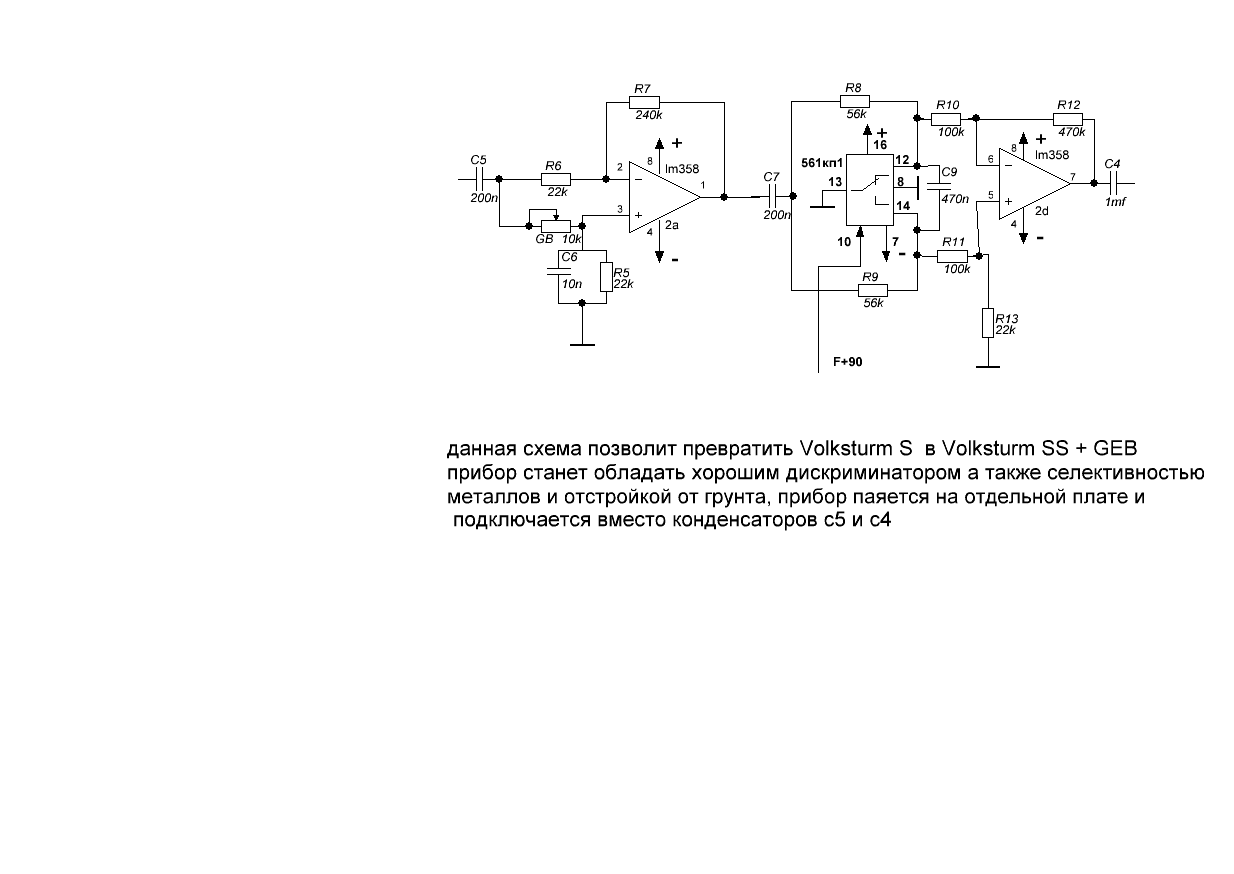

| вот схема доработки
|
|
| | Вт, 21.05.2013, 11:59 | Сообщение # 133
|
феска Друзья Активность: 3627
| trifan, 4053 аналог мультиплексор
|
|
| | Вт, 21.05.2013, 11:59 | Сообщение # 134
|
феска Друзья Активность: 3627
| вот эта правильная схема
|
|
| | Чт, 23.05.2013, 12:20 | Сообщение # 135
|
Demetrius Пользователи Активность: 14
| Феска, можно ли проверить схему (рабочая или не рабочая) без подключённых катушек??? Добавлено (23.05.2013, 12:20)
---------------------------------------------
И ещё, если катушки будут намотаны проводом большего сечения(0,47 мм), то что от этого изменится???
|
|
| | Чт, 23.05.2013, 13:20 | Сообщение # 136
|
феска Друзья Активность: 3627
| Demetrius, рекомендованная проволока 0,4-0,6
|
|
| | Пт, 24.05.2013, 16:11 | Сообщение # 137
|
Demetrius Пользователи Активность: 14
| 0,47 - это хорошо! Так. а по характеристикам или по настройке что-либо меняется??? Настройка выполняется только осциллографом? Если осциллограф отсутствует, то тестером можно настроить???
|
|
| | Пт, 24.05.2013, 17:54 | Сообщение # 138
|
Demetrius Пользователи Активность: 14
| Феска, т.к. ты на собирании МД "собаку съел", то ещё раз задам один и тот же вопрос: все микросхемы у меня импортные, по какой схеме производить подключения??? Посмотри готовую схему, детали (микросхемы) те стоят, которые и должны стоять??? Добавлено (24.05.2013, 17:54)
---------------------------------------------
Ещё, согласно, выложенной тобой, правильной схемы необходимо вместо 561КТ3, подключить TL 061 (либо 358) и 561КП3 (либо 4053), так называемый ГЕБ и коммутатор??? Раз взялся отвечать на вопросы в форуме, то отвечай уже на все, не пропускай...
|
|
| | Сб, 25.05.2013, 17:35 | Сообщение # 139
|
феска Друзья Активность: 3627
| Demetrius, настраивать нужно всем и тестером и осциллографом, согласно выложенной мной доработки МД, необходимо спаять её отдельно от платы и подключить к классической схеме, (то есть еще раз, спаиваем рабочую классическую схему настраиваем у нас все работает радуемся копаем, надоедает несколько моментов, паяем доработку и радуемся новым изменениям) когда спаяете и у вас заработает классика будем разговаривать про доработку, что касается применения аналогов то к то вам мешает, ла7 это 4011, тм2 это 4013, кп3 это 4053
|
|
| | Сб, 25.05.2013, 19:52 | Сообщение # 140
|
Demetrius Пользователи Активность: 14

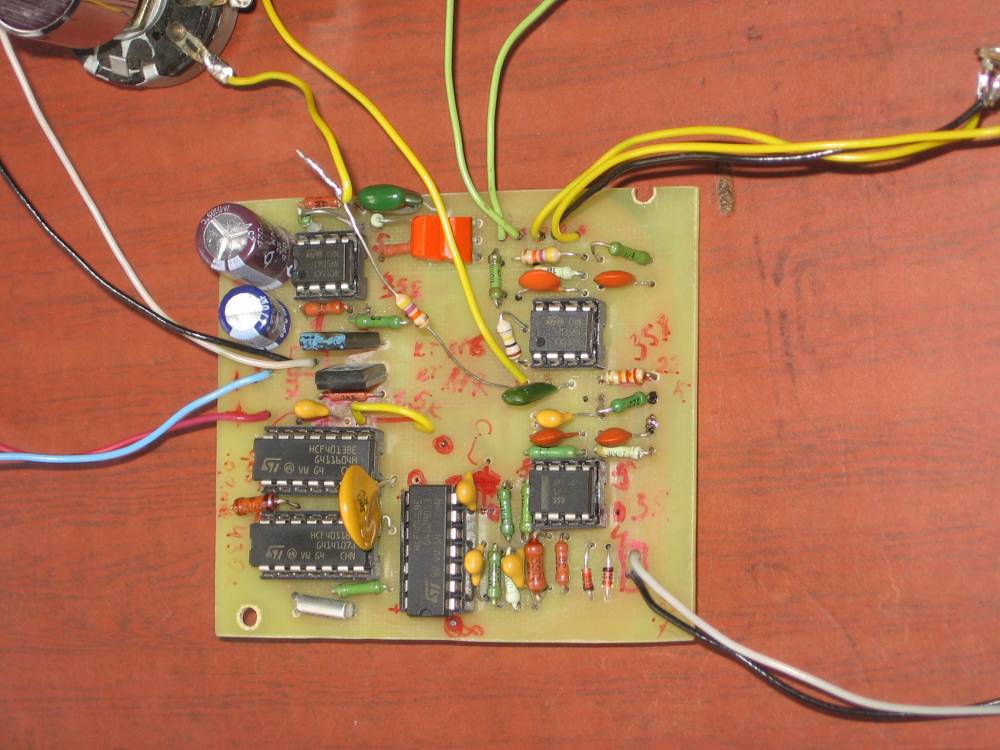

| Классику спаял (на фото выложил), но вопрос в том, что на плате у меня стоит 4066, но печатка, если я не ошибаюсь, к 561КТ3... Есть такие сомнения, поэтому и обращаюсь за помощью как к профессионалу своего дела... Для чего заново "изобретать колесо", если оно уже изобретено!!! Я наверно, быстрее перекопаю лопатой свой участок, чем дождусь от кого-либо помощи, тем более уже нашёл патрон... Неужели составляет такую проблему скинуть нужную схему под импортные микросхемы (или под отечественные) с нужной печаткой???
|
|
