Делаем УНЧ на лампах
|
|
| | Вс, 03.03.2013, 13:15 | Сообщение # 381
|
kabachok1994 Пользователи Активность: 193
| Цитата (Gamzan) Попробуй поочередно во включенном состоянии отключить анодное первого и второго каскадов, посмотри, что будет. |
|
| | Вс, 03.03.2013, 14:24 | Сообщение # 382
|
kabachok1994 Пользователи Активность: 193

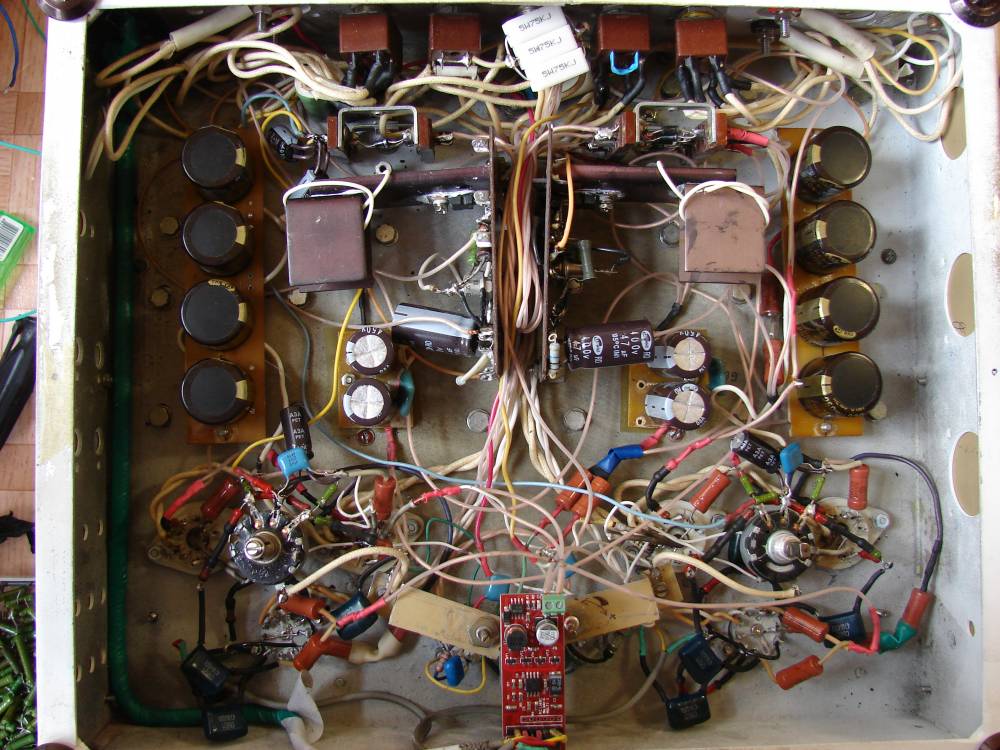

| Вот фото монтажа, там уже борода, задергал все провода емкости добавлял, убирал...
|
|
| | Вс, 03.03.2013, 16:18 | Сообщение # 383
|
Gosha1968 Друзья Активность: 580

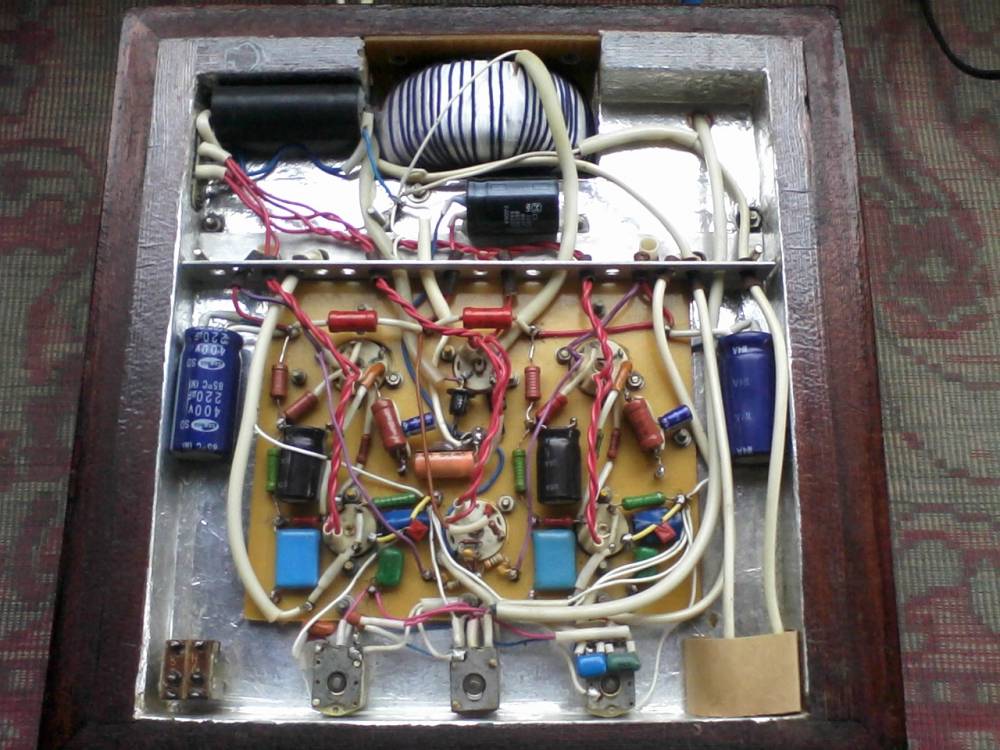

| Так много проводков с канальными вперемежку. Непонятно как у тебя земли соединены. Где общая точка? Или хотя бы шина. Выходные трансы экранированы от силового? Я думаю фон тут и за монтажа. Обидно столько работы проделал и фон. Вот делал, никакого фона. Все земли в одну точку, а от нее на корпус- залог успеха.
поправил Gosha1968 - Вс, 03.03.2013, 16:19 |
|
| | Вс, 03.03.2013, 19:36 | Сообщение # 384
|
kabachok1994 Пользователи Активность: 193

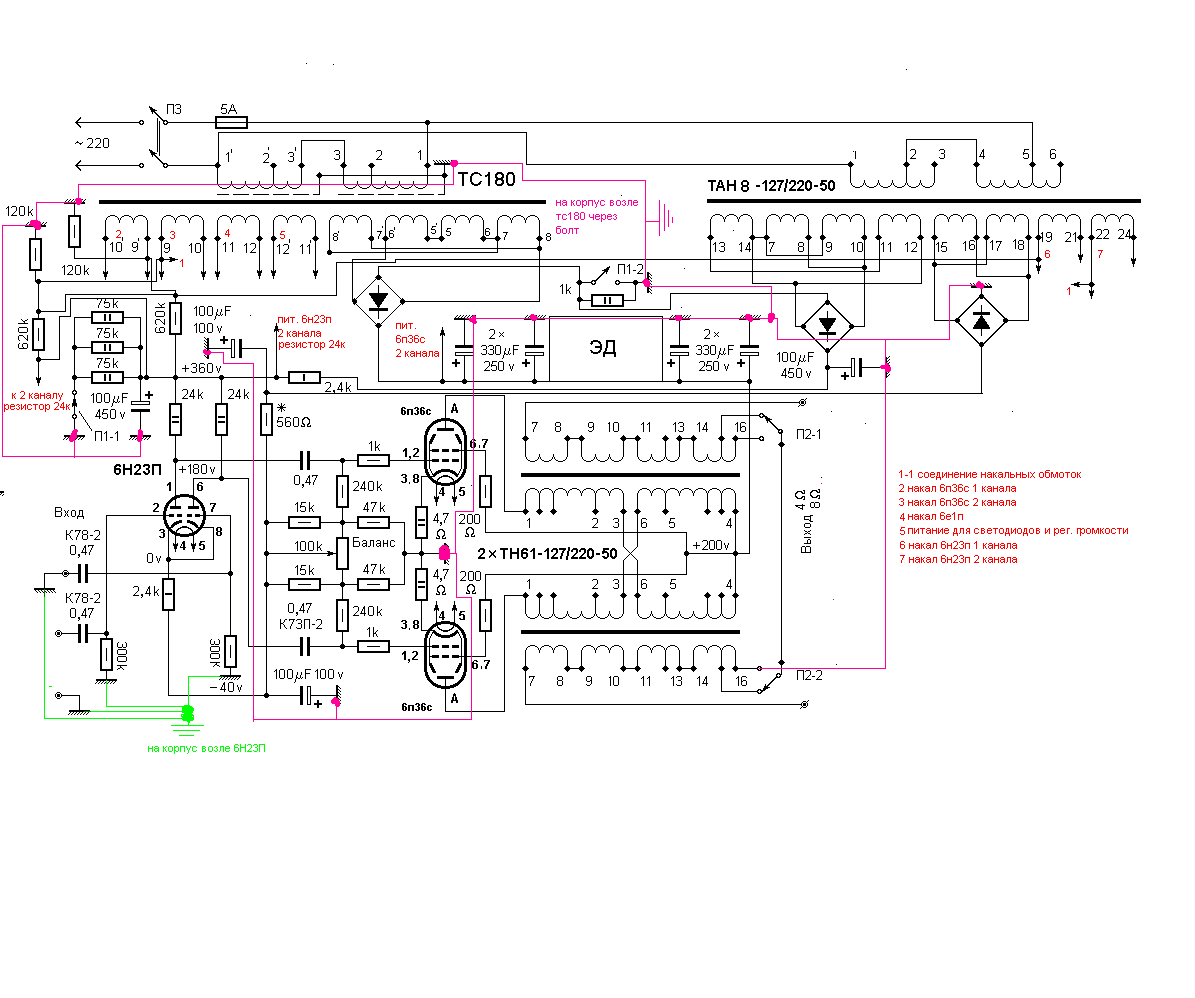

| Цитата (Gosha1968) Непонятно как у тебя земли соединены. Где общая точка?
Цитата (Gosha1968) Выходные трансы экранированы от силового?
Цитата (Gosha1968) Обидно столько работы проделал и фон.  .
поправил kabachok1994 - Вс, 03.03.2013, 19:37 |
|
| | Пн, 04.03.2013, 00:33 | Сообщение # 385
|
Gosha1968 Друзья Активность: 580
| kabachok1994, ну я бы так не рисковал разводить. От каждой детали отдельным проводом к одной точке, а от этой точки на корпус. Это главное правило. Хотя иногда трудно выполнимое. Поэтому сначала нужно продумать расположение элементов. Хорошо что входную землю отделил. Попробуй силовую ( другую, не входную) отсоединить от корпуса и соединить одним проводом с входной через резистор ом 10-20.
|
|
| | Пн, 04.03.2013, 00:33 | Сообщение # 386
|
Gamzan Друзья Активность: 1327
| kabachok1994, шасси заземляется в одной точке только одним проводом. И то, эта точка в случае неудачного монтажа может быть где угодно, даже у меня за ухом  . Землю фазоинвертора каждого канала отдельным проводом на минус емкости фильтра своего канала! И никаких шасси!
|
|
| | Пн, 04.03.2013, 09:56 | Сообщение # 387
|
kabachok1994 Пользователи Активность: 193
| Спасибо за участие! Переделаю отпишусь! Вопрос во времени, как сказал один мой знакомый,- "найти-бы того кто продаёт время, я у него купил-бы".
|
|
| | Пн, 04.03.2013, 23:53 | Сообщение # 388
|
sileron Пользователи Активность: 265
| так поздравьте меня, дождался я трансформаторы и лампы 6п3с(какое то стекло мутное шершавое, как пластик), не купил того резисторы)).

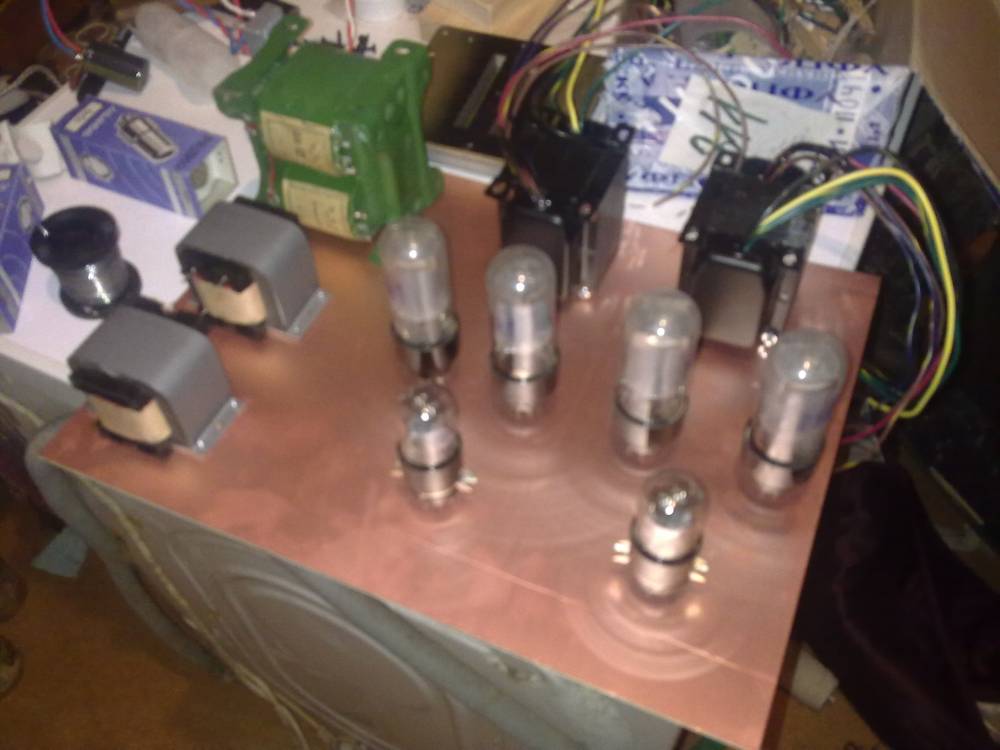

Пока занялся корпусом временным, хочу разместить детали как на фото, кто что посоветует?) 1й раз собираю из новых деталей и ламп, только тан107 б/у.
|
|
| | Пн, 04.03.2013, 23:56 | Сообщение # 389
|
MAESTRO ^ Активность: 5564
| Поздравляем! Только жалко такой кусок стеклотекстолита...
|
|
| | Пн, 04.03.2013, 23:56 | Сообщение # 390
|
sileron Пользователи Активность: 265

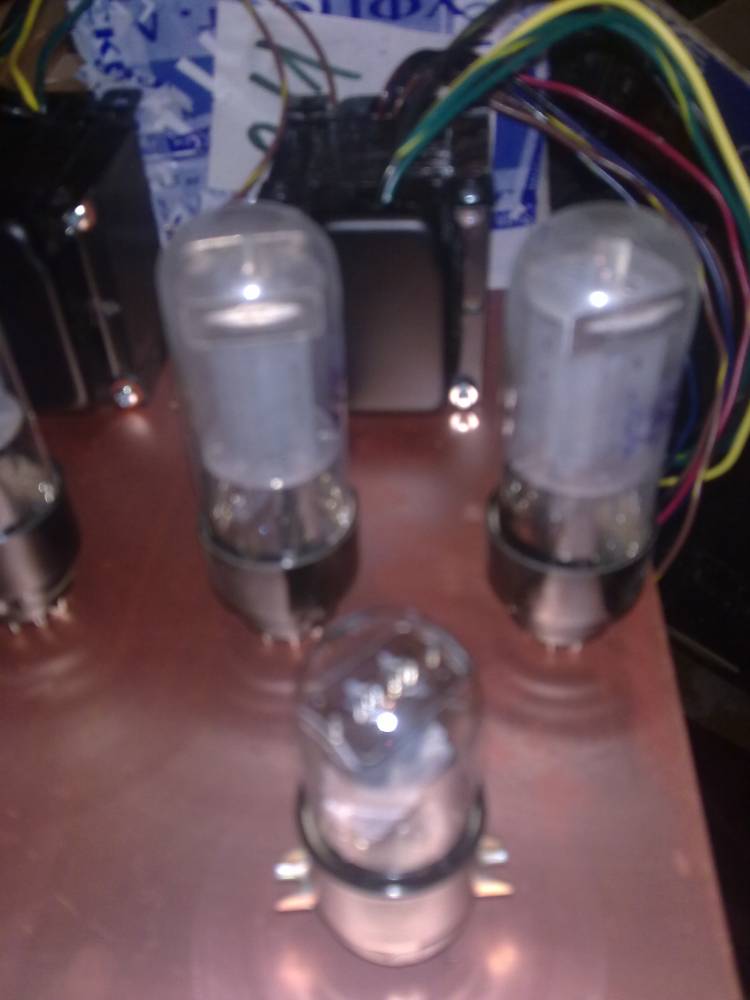

| во сморите какие они мутные, в отличие от 6н9с. хотя лампы все новые, из упаковок совковых, ножки свежие не царапаные
|
|
