Изготовление лампового усилителя
|
|
| | Пн, 21.05.2012, 13:12 | Сообщение # 191
|
MAESTRO ^ Активность: 5564

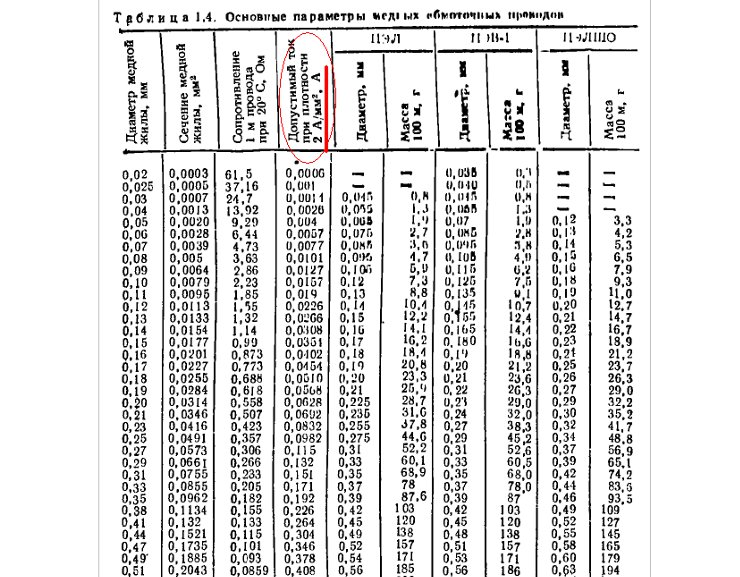

| Всегда рад помочь:) Вот полезная таблица - зависимость тока от диаметра провода на трансформаторе.
|
|
| | Пн, 21.05.2012, 14:27 | Сообщение # 192
|
ViT41 Пользователи Активность: 21

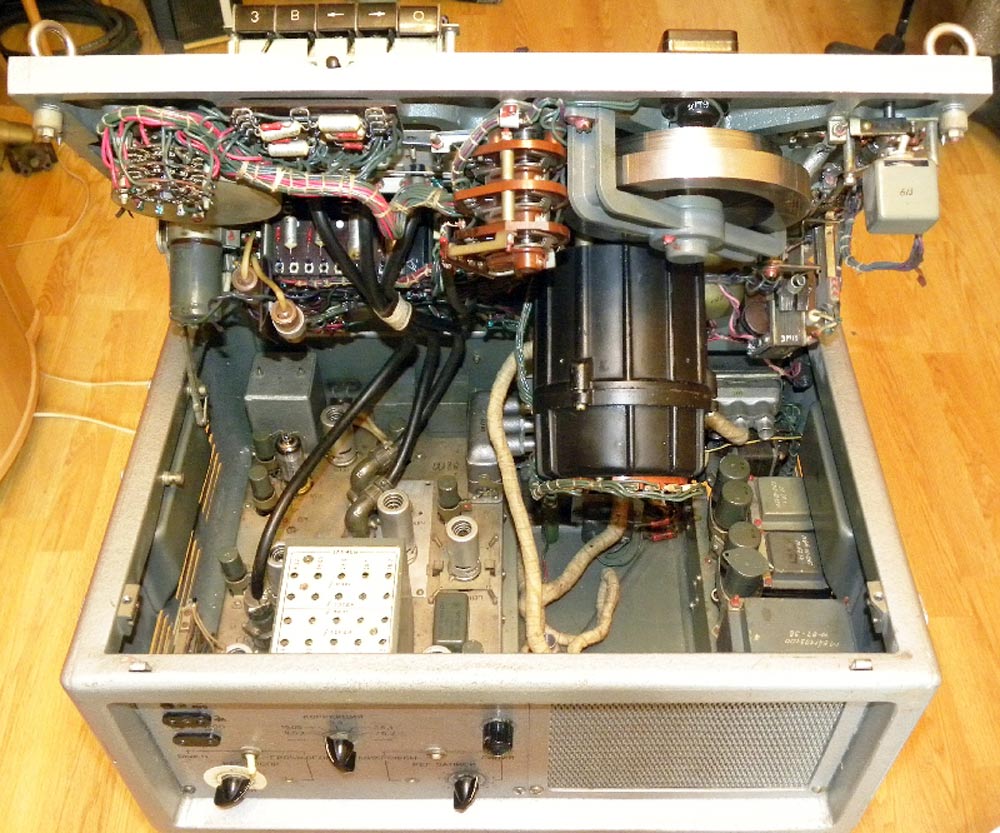

| Спасибо Gosha1968 погуглил часа 4 и вот Специальный катушечный магнитофон "Звук-1" (М-64).Схемы не нашел: На магнитофоне устоновлено три двигателя: ведущий ДМ-3, ле
вый и правый ДПН-1. В магнитофоне стоят лампы: 6п1п, 6н6п, 6н3п-5 штук
|
|
| | Пн, 21.05.2012, 15:39 | Сообщение # 193
|
Gosha1968 Друзья Активность: 580

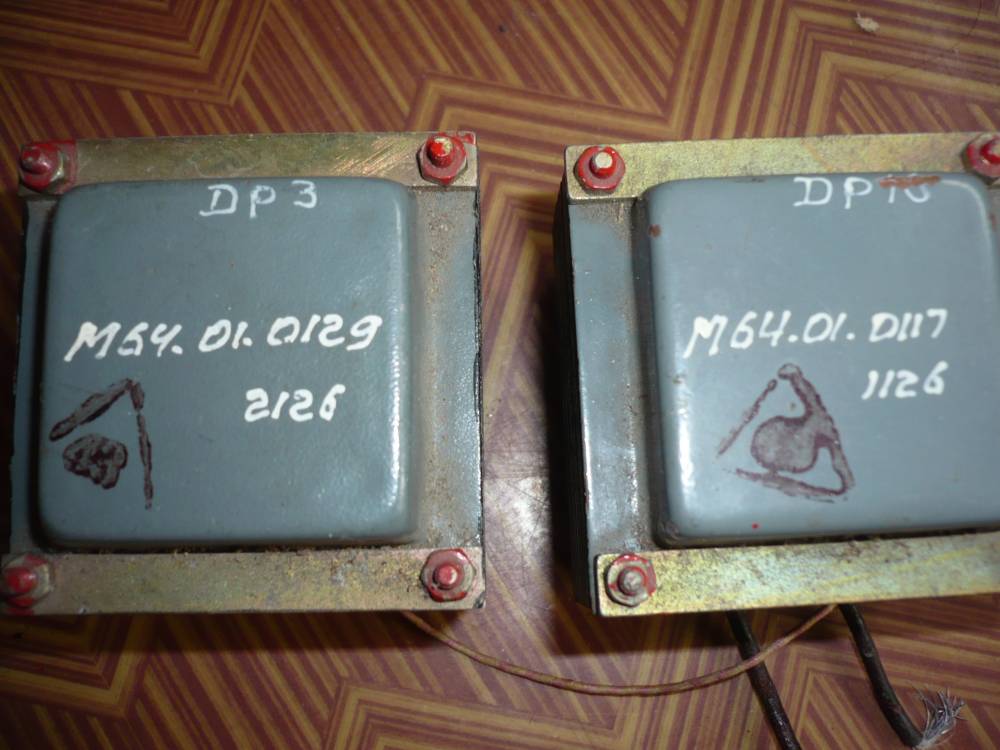

| MAESTRO, а что дросселя бывают без зазора? Или на фото непонятно?
|
|
| | Пн, 21.05.2012, 15:53 | Сообщение # 194
|
ViT41 Пользователи Активность: 21
| Привет! Скажите где зазор я хоть буду знать?
|
|
| | Пн, 21.05.2012, 15:54 | Сообщение # 195
|
Gosha1968 Друзья Активность: 580
| ViT41, MAESTRO, а что дросселя бывают без зазора? Или на фото непонятно? Как это запахло? Ты ж убрал перемычку 3-5? Если нет токонечно обмотка 3-4замкнута при соединении 4 с 5.Перемычки долой! соединяй 4 с 5 а 3 с 6. После выпрямителя и кондера получиш вольт 300. Немного
|
|
| | Пн, 21.05.2012, 16:04 | Сообщение # 196
|
ViT41 Пользователи Активность: 21
| вот Добавлено (21.05.2012, 16:04)
---------------------------------------------

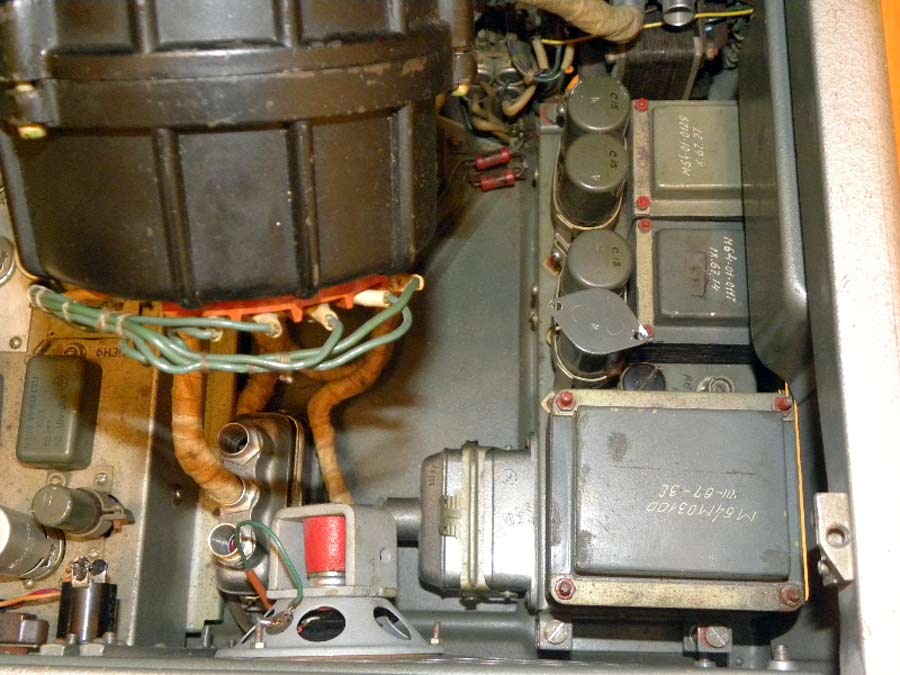

Повторюсь.Соединил 4-5 разорвав 3-5-8(чёрный провод видно на фото) на 3-6 ? вкусно запахло палёным а 4-6=460в это я уже писал.
|
|
| | Пн, 21.05.2012, 16:10 | Сообщение # 197
|
Gosha1968 Друзья Активность: 580
| Незнаю, что и советовать, гормыдер это все. Перемотай лучше. Размотай вторички и посчитай сколько витков, хотя бы одну. Что бы узнать сколько витков на вольт. И намотаеш то что нужно. А провод бери не тоньше 0.3-035 ,а лучше чуть толще. И накальную тоже посчитаеш по лампам , сколько все вместе потребляют на накал. Накальная гдето 1.2-1.8мм Добавлено (21.05.2012, 16:10)
---------------------------------------------

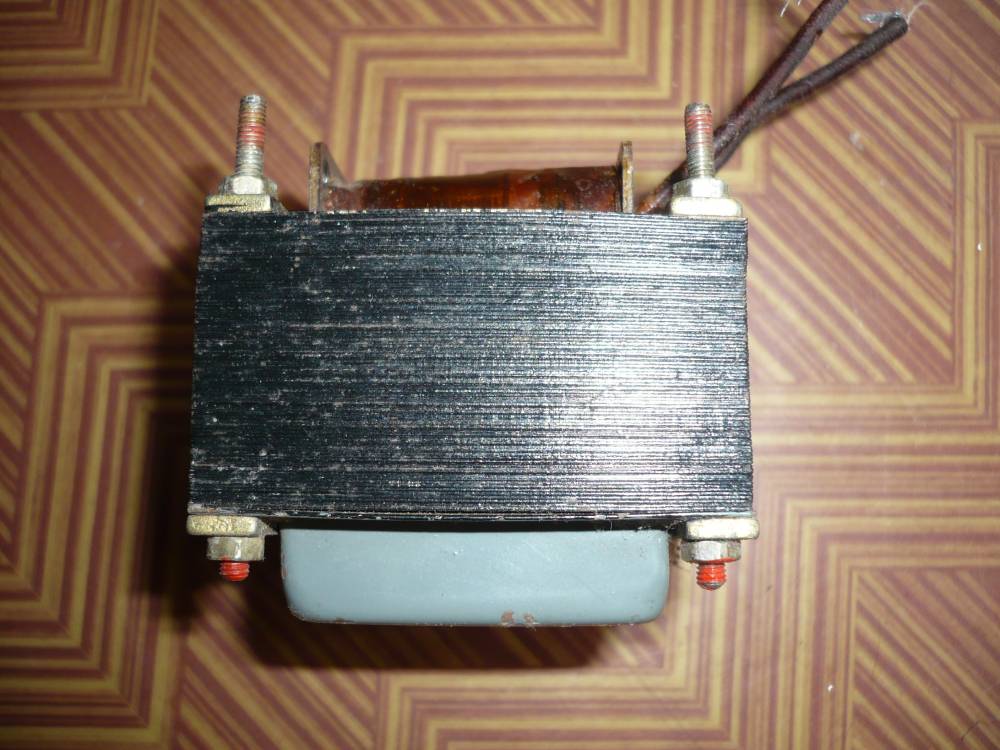

Обычно в дросселе пластины Ш и І собираются отдельно а между ними немагнитная прокладка. ViT41, Если ты убрал перемычки недолжно замыкать, может транс подпаленный? А ты мотал когда нибудь трансы?
|
|
| | Пн, 21.05.2012, 16:13 | Сообщение # 198
|
ViT41 Пользователи Активность: 21
| А провод бери не тоньше 0.3-035 но ведь там 2*0.2=04 или я ?
|
|
| | Пн, 21.05.2012, 16:19 | Сообщение # 199
|
ViT41 Пользователи Активность: 21
| может транс подпаленный? А с перемычками он опять холодный и не пахнет.Наверно секрет фирмы.
|
|
| | Пн, 21.05.2012, 16:27 | Сообщение # 200
|
Gosha1968 Друзья Активность: 580

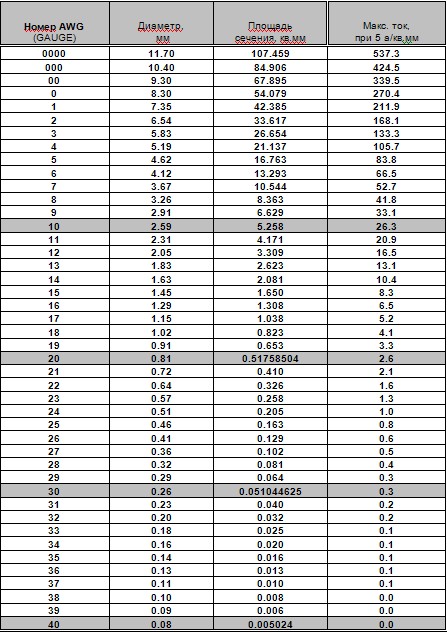

| Два по 0.2 это 94мА+94мА =188ма ,а 0.3 уже 210мА. И то эта таблица 3А на 1кв мм. Лучше 2А на 1кв мм. Ток вообще по сечению считают , а не по диаметру. ViT41, ты сначала выбери окончательно схему унч, а потом посмотрим какое питание надо. Добавлено (21.05.2012, 16:24)
---------------------------------------------
Убери ты эти перемычки. Добавлено (21.05.2012, 16:27)
---------------------------------------------
Давай так. Перемычку между 3и5 убери. теперь прозвони просто между 4 и 6  Звонится?
|
|
