Изготовление лампового усилителя
|
|
| | Сб, 19.05.2012, 20:18 | Сообщение # 181
|
MAESTRO ^ Активность: 5564
| Режимы меряй - может ток слишком сильно растёт. Или возбуд идёт.
|
|
| | Сб, 19.05.2012, 20:18 | Сообщение # 182
|
kostyl Пользователи Активность: 171
| MAESTRO, у меня таны 55 с одной сетевои обмоткои они не поидут
|
|
| | Сб, 19.05.2012, 20:32 | Сообщение # 183
|
MAESTRO ^ Активность: 5564
| Такие не пойдут...
|
|
| | Сб, 19.05.2012, 23:24 | Сообщение # 184
|
vadim-life Пользователи Активность: 63
| Quote (MAESTRO) Режимы меряй - может ток слишком сильно растёт. Или возбуд идёт.
Сначала подключил тн36-220 как для лампы 6п18п (8ом), затем как для 6п43п (8ом) и все заработало  , вот только напряжение, если сравнивать с твз было 265в упало до 235в на аноде 6п14п. схема
На слух разницы не заметил твз или тн36, прекрасный звук. Завтра буду гонять целый день и начну делать корпус.
поправил vadim-life - Сб, 19.05.2012, 23:46 |
|
| | Вс, 20.05.2012, 14:35 | Сообщение # 185
|
Gosha1968 Друзья Активность: 580
| vadim-life, в ТНах нет немагнитной прокладки. Я тоже в первый однотакт подключил ТПП30, все нормально звучало, но иногда пердеж появлялся, в смысле из динамиков , входит в насыщение.
|
|
| | Вс, 20.05.2012, 20:15 | Сообщение # 186
|
ViT41 Пользователи Активность: 21
| MAESTRO. Здравствуйте! посоветуйте пож. схему для этого транса с такими параметрами на выходе в вольтах: 3-4=228в 5-6=228в 5-7=24в 4-6=460в 6-7=250в 6-9=200в 7-9=48в 10-11=7в 12-13=8в 13-14=8в (или он ни куда не годен) могу ещё провести измерения нужные для решения этого вопроса.Спасибо.
|
|
| | Вс, 20.05.2012, 20:40 | Сообщение # 187
|
MAESTRO ^ Активность: 5564
| Ещё скажи токи этих обмоток. Схема ведь может и 100 мА потреблять и пол ампера.
|
|
| | Вс, 20.05.2012, 22:17 | Сообщение # 188
|
Gosha1968 Друзья Активность: 580
| ViT41, Там на трансе обмоточные провода наружу выходят, можно хоть примерно прикинуть диаметр, а по нему и ток прикинуть. Вообще транс перспективный. Наверно два по 50 ватт на нем можно усь сделать. Можно 3-4 и 5-6 запараллелить, только если действительно напряжение одинаковое. Соедини 4с 5, и померяй между 3 и 6, если 0 , то соединяй 3 и 6. Получиш 228в , но с большим током, а если не 0 , а 446в то соедини 3 с 5 , а меряй между 4 и 6. Хорошо бы схему того магнитофона нагуглить, было бы понятно с трансом. А вообще я смотрю там столько провода в трансе. Я бы с него два выходника сделал. Железо пополам, склеить новые каркасы, и вперед наматывать. Класные получились бы выходные. А по питанию и того что 250ватт, кстати, а какие там напряжения? Добавлено (20.05.2012, 22:17)
---------------------------------------------
ViT41, http://elwo.ru/_fr/5/9514930.jpg А по бокам разве дросселя, чето мне кажется что они вперемежку без зазора собраны?
|
|
| | Пн, 21.05.2012, 12:52 | Сообщение # 189
|
ViT41 Пользователи Активность: 21

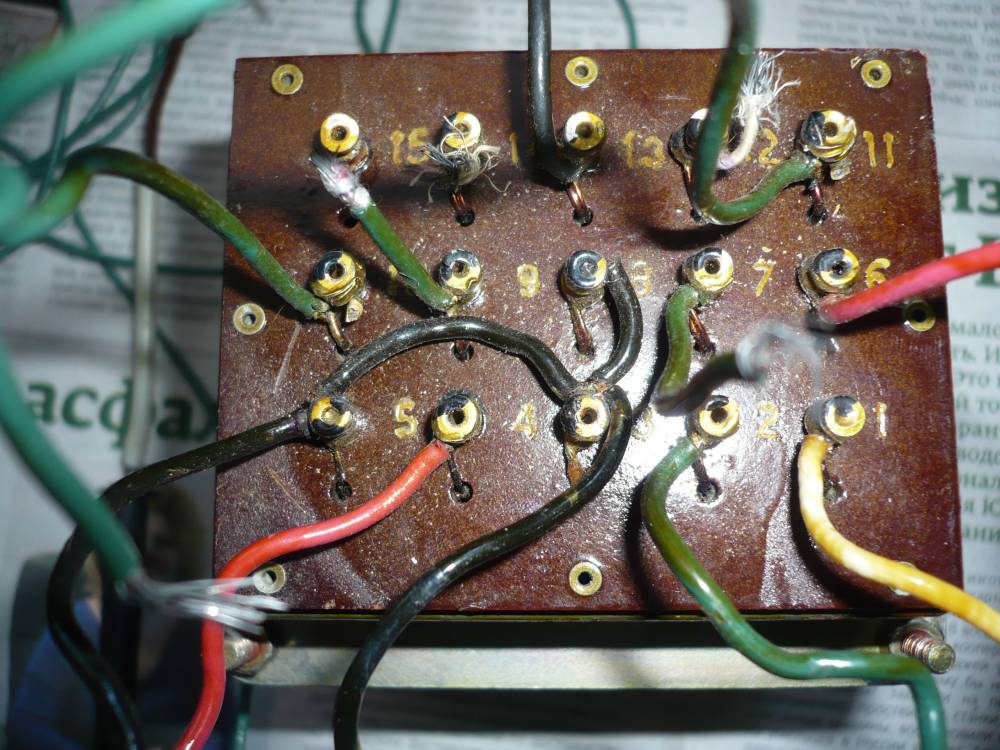

| Спасибо за участие! MAESTRO.Учусь измерять ток I=P/U ;P=I*U, где I и P неизвестны.Gosha1968.Соединил 4-5 разорвав 3-5-8(чёрный провод видно на фото) на 3-6 ? вкусно запахло палёным а 4-6=460в это я уже писал.ТБС 250 3-4=37в 5-6=4в 7-8=4в 9-10=19в (перемотать я смогу знать бы диаметр провода и нужное напряжение)Дросель для меня все что имеет одну обмотку. (вперемежку без зазора) это как??? Диаметр провода на 4 и 6 примерно 2*0.2 на остальных толще.
|
|
| | Пн, 21.05.2012, 13:03 | Сообщение # 190
|
ViT41 Пользователи Активность: 21

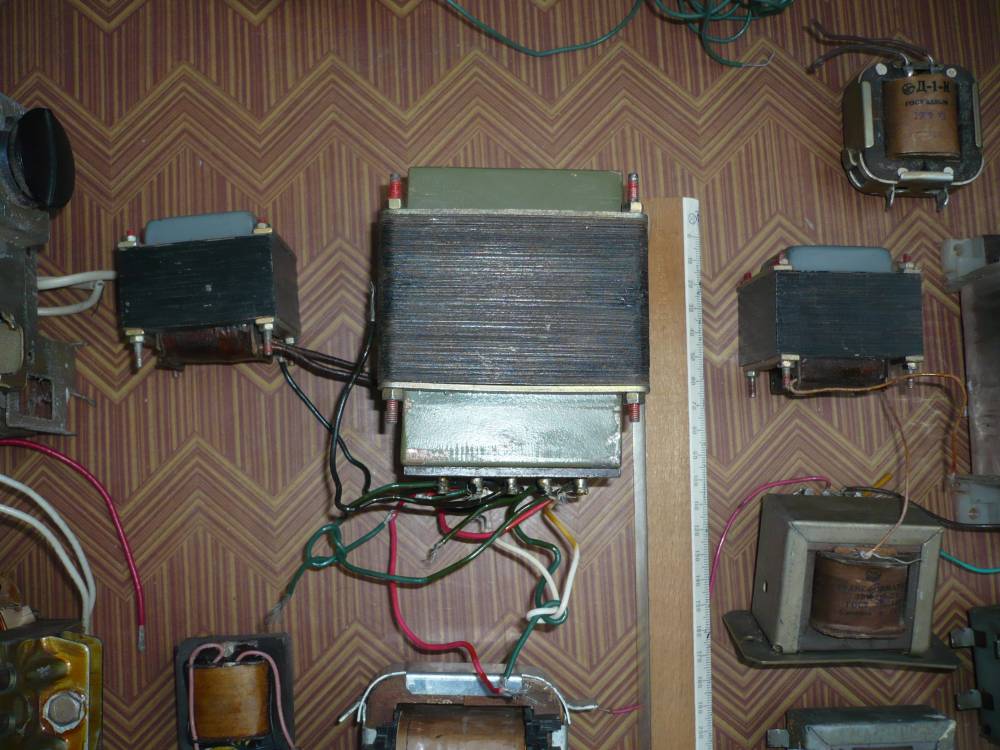

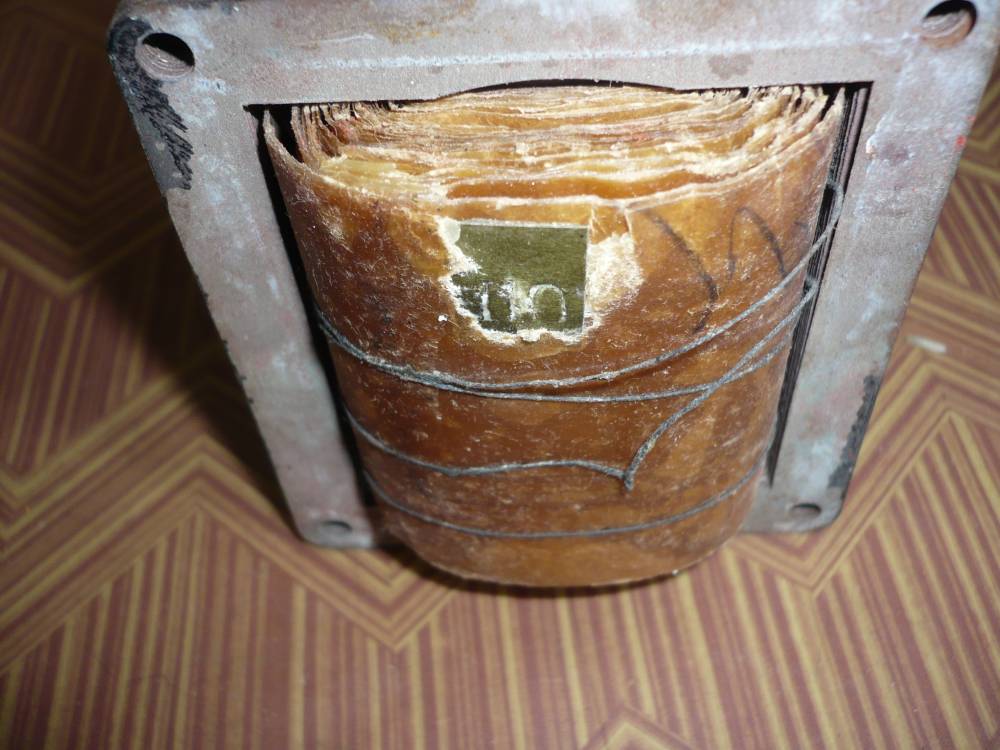

| фото Добавлено (21.05.2012, 13:03)
---------------------------------------------

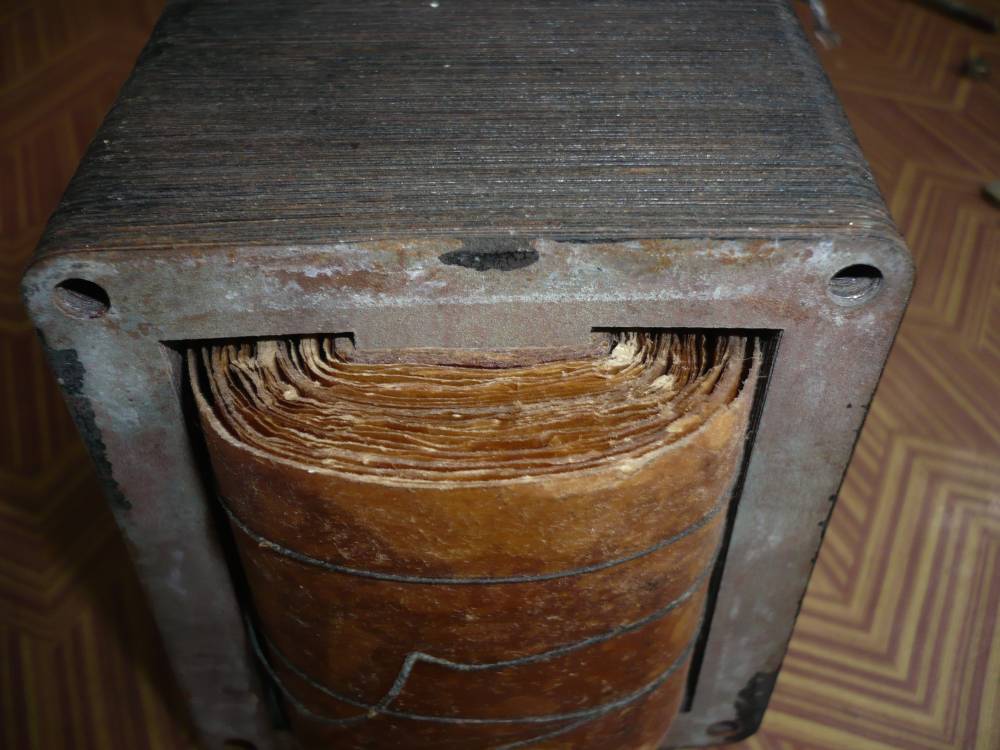

Размер сердечника в мм 22*60
|
|
