Изготовление лампового усилителя
|
|
| | Пт, 18.05.2012, 09:18 | Сообщение # 171
|
Evgeniy811 Друзья Активность: 1199
| Quote (kostyl) на входе 6н23п 1пф
маловато тама 1 пФ будет  это тоже 1мкФ!
|
|
| | Пт, 18.05.2012, 19:08 | Сообщение # 172
|
Gosha1968 Друзья Активность: 580
| MAESTRO, привет, а по этой схеме http://elwo.ru/_fr/5/3622818.jpg какая будет чувствительность если первая лампа будет 6н9с ? Нужно ли изменить анодные и катодный резисторы? И можно ли в этой схеме применить ООС? Может подключать ее к точке соединения катодов первой лампы? Эта схема заинтересовала меня своим фазоинвертором, наверно он лучше, чем в другой схеме ЧЕРНОГО АНГЕЛА?
|
|
| | Пт, 18.05.2012, 19:26 | Сообщение # 173
|
MAESTRO ^ Активность: 5564
| 6Н8С имеет меньший коэффициент усиления - 20 против 70 для 6Н9С. По качеству звука - на любителя. ООС тоже вещь неоднозначная, может улучшить, а может испортить звук (но усиление уменьшит однозначно). Просто поэкспериментировать и станет всё понятно.
Этот фазоинвертор действительно хороший.
|
|
| | Пт, 18.05.2012, 20:57 | Сообщение # 174
|
Gosha1968 Друзья Активность: 580
| MAESTRO, большое спасибо, про ООС я интересуюсь, потому что мне больше нравиться пентодное включение, а оно кажется требует ООС для уменьшения выходного сопротивления. Как говорится пентодам-пентодово, триодам-триодово)))
|
|
| | Пт, 18.05.2012, 23:08 | Сообщение # 175
|
MAESTRO ^ Активность: 5564
| Да, в пентоде мощность выше, но ООС хоть и чуть скидывает её, всё-же заметно улучшает звук. По крайней мере у меня так.
|
|
| | Сб, 19.05.2012, 08:37 | Сообщение # 176
|
vadim-life Пользователи Активность: 63
| MAESTRO,Доброго вам времени суток.
Подскажите, пожалуйста, тр-ры тн36-220-50 подойдут как выходные и на, какую схему?
поправил vadim-life - Сб, 19.05.2012, 08:40 |
|
| | Сб, 19.05.2012, 19:45 | Сообщение # 177
|
MAESTRO ^ Активность: 5564
| Очень слабые - 30 ватт и только накальная обмотка. В однотактный выход поставить можно, на 6п14п, но даже ТВЗ1-9 будут играть лучше.
|
|
| | Сб, 19.05.2012, 19:49 | Сообщение # 178
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня .подскажите как подключить тан55
|
|
| | Сб, 19.05.2012, 20:07 | Сообщение # 179
|
MAESTRO ^ Активность: 5564

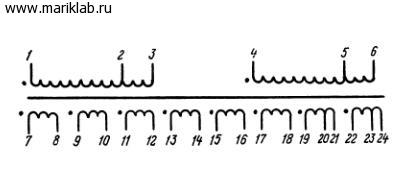

| Трансформатор ТАН-55-127/220-50
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 28 0,605
9-10 28 0,605
11-12 28 0,485
13-14 28 0,485
15-16 6,3 0,605
17-18 6,3 0,605
19-20(21) 5(6,3) 2,45
22-23(24) 5(6,3) 2,45
Выводы 1 и 6 на аноды ламп плеч; последовательно с ними обмотки по 28В (две на одно плечо, две на другое).
Подать высокое напряжение питания анодов на соединённые выводы 3 и 4.
Снимать сигнал к динамику с 19 и 24, при этом 21 и 22 соединить.
|
|
| | Сб, 19.05.2012, 20:14 | Сообщение # 180
|
vadim-life Пользователи Активность: 63
| MAESTRO, Спасибо за ответ уже попробовал, 2 минуты играют, далее начинается сильный треск.
|
|
