Изготовление лампового усилителя
|
|
| | Ср, 16.05.2012, 16:57 | Сообщение # 161
|
феска Друзья Активность: 3627
| Gosha1968, он сфоткал плату подключения я не видел там обмотки котороя бы выдержала хотябы 2 ампера сечение провода маловато, выходник из центрального получится хороший
|
|
| | Ср, 16.05.2012, 18:20 | Сообщение # 162
|
ViT41 Пользователи Активность: 21
| Братцы Моно мне не нуно ведь он у меня один.MAESTRO:"нужно трансформатор от 200 ватт"А разве ТБС-3 0,25 не 250вт.Честно сказать я в лампах ни хрена не соображаю.Но всё же хочется из зелёного.Подскажите пожалуйста схему которая будет ему по зубам.
|
|
| | Ср, 16.05.2012, 18:37 | Сообщение # 163
|
MAESTRO ^ Активность: 5564
| Но и про напряжения не забываем. Требуется 250-300В для анода и 6,3В для накала ламп. Но уже на глаз видно, что двухсоток нету, потому про напряжения и не стал писать.
|
|
| | Ср, 16.05.2012, 18:53 | Сообщение # 164
|
kostyl Пользователи Активность: 171
| MAESTRO, MAESTRO, доброго дня а тан13 поидёт если соединить 4 обмотки по 28в с отводом от середины а 6.3в паралельно. и какое напряжение смещения и в каких пределах должно быть.
|
|
| | Ср, 16.05.2012, 19:21 | Сообщение # 165
|
MAESTRO ^ Активность: 5564

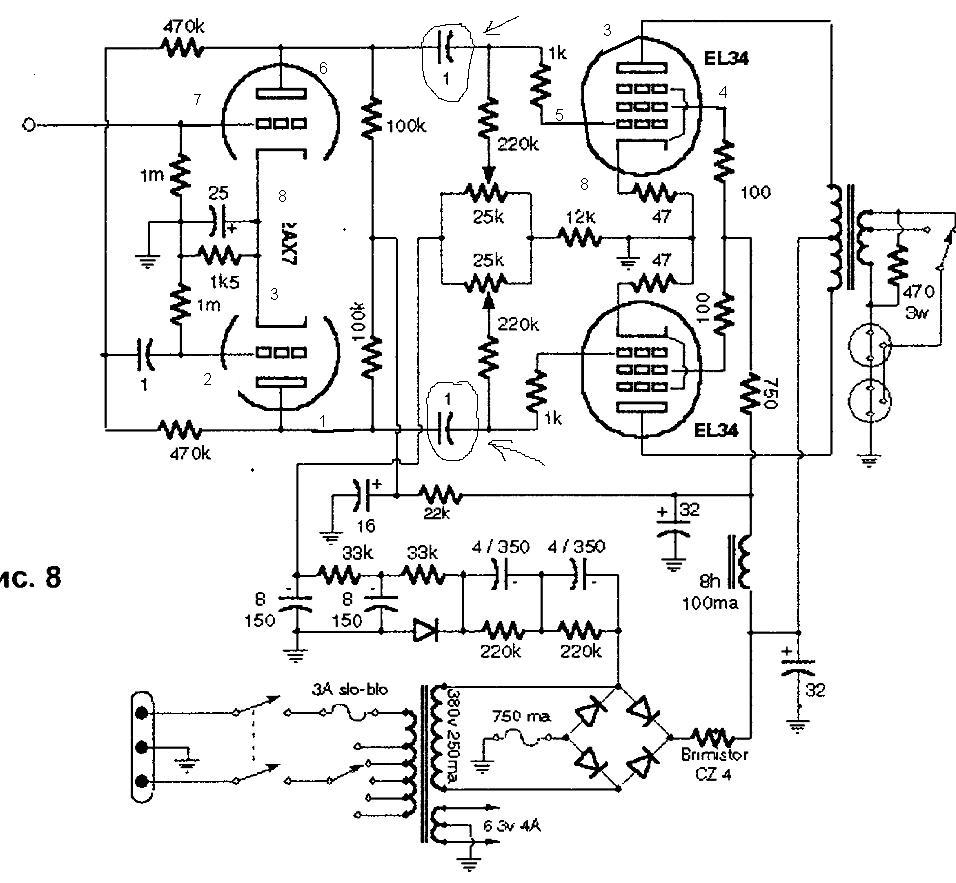

| Делай лучше выход 6П3С по этой схеме. тан13 тоже слабоват - не раскроет потенциал УНЧ.
|
|
| | Ср, 16.05.2012, 19:39 | Сообщение # 166
|
ViT41 Пользователи Активность: 21
| MAESTRO я наверно не правильно написал, Пост 160 это параметры зеленого транса включенного в сеть 220в (1-2), а остальные это выход в вольтах.Спасибо.
|
|
| | Ср, 16.05.2012, 20:56 | Сообщение # 167
|
Gosha1968 Друзья Активность: 580
| Ребята, вот тот транс о котором я писал ватт 300-400, у него сечение около 20см. Лично я бы его перемотал ( вторички) Можно что то подобрать по напряжению, но я не люблю лишних обмоток)).Делать с него выходник для 20 - 30 вт - расвыходники сточительство)), тем более он один. ТБС 3 0.25 конечно 250вт, тоже пойдет на питание. ViT41, а зеленый это какой? Дроссели конечно классные. У них наверно 6-7см сечение. Я бы с них делал. Просто больше с нечего, все по одному. ТС 190 и даже ТС 80 пошел бы на выходник на 20 - 30 вт, Кстати их легче перематывать. Но, их по одному. Многие бояться перематывать, но это не сложно, нужно немного терпения)))
|
|
| | Чт, 17.05.2012, 18:50 | Сообщение # 168
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня подскажите на какую мощность переменные сопротивления . нашёл таны на выход тан 55 они должны поити
поправил kostyl - Чт, 17.05.2012, 18:51 |
|
| | Чт, 17.05.2012, 19:17 | Сообщение # 169
|
MAESTRO ^ Активность: 5564
| Все резисторы на 1-2 ватта.
|
|
| | Пт, 18.05.2012, 08:46 | Сообщение # 170
|
kostyl Пользователи Активность: 171

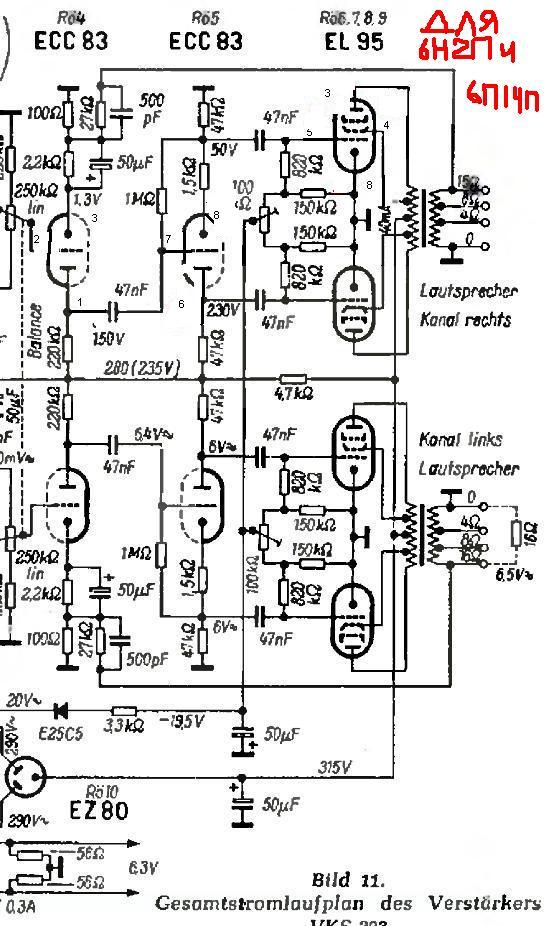

| MAESTRO, доброго дня . правильно ли я расставил нумерацию ,и правильно я понял переходные конденсаторы на 1мкф, а на входе 6н23п 1пф
|
|
