Black angel - ламповый усилитель
|
|
| | Пт, 22.06.2012, 10:09 | Сообщение # 81
|
Звездавшоке Пользователи Активность: 28
| Quote (MAESTRO) Так 6п14п+6п45с и ТС-180 тебе в руки
ты как в воду глядишь  именно этот вариант по схеме С.Сергеева мне приглянулся (хотя других вариантов более-менее мощного однотакта я не видел) . А "black angel" для дома слишком мощный. Соберу в корпус и унесу на работу(в ресторан, там ему самое место)
|
|
| | Пт, 22.06.2012, 10:14 | Сообщение # 82
|
MAESTRO ^ Активность: 5564
| Потом отпишись по результатам. У самого все компоненты давно отложены - никак руки не дойдут собрать этого Сергеева начисто.
|
|
| | Пт, 22.06.2012, 12:39 | Сообщение # 83
|
феска Друзья Активность: 3627
| 2 схемы Сергева собирал не одна не работает как надо перерабатываю на классику и методом подбора деталей в гоняю их в нужный режим со смещением вообще проблема
|
|
| | Сб, 23.06.2012, 15:29 | Сообщение # 84
|
Звездавшоке Пользователи Активность: 28
| рано я обрадовался  - теперь лампа в другом канале начала показывать свой нрав. Успел таки померить ток больше 100 милиампер. Я заметил такой момент- когда меряешь отрицательное напряжение непосредственно на 5 ножке лампы 6п3 ,тогда напруга постепенно падает и анод краснеет .
|
|
| | Сб, 23.06.2012, 20:54 | Сообщение # 85
|
феска Друзья Активность: 3627
| Звездавшоке, так тормозящий 47 ом остался или заменил))100 ом минимум
|
|
| | Сб, 23.06.2012, 21:46 | Сообщение # 86
|
Звездавшоке Пользователи Активность: 28
| Quote (феска) так тормозящий 47 ом остался или заменил))100 ом минимум
что есть тормозящий резистор ?( в теории я слаб , признаюсь честно. ) ...и в схеме нет резистора 47ом
|
|
| | Сб, 23.06.2012, 22:19 | Сообщение # 87
|
феска Друзья Активность: 3627

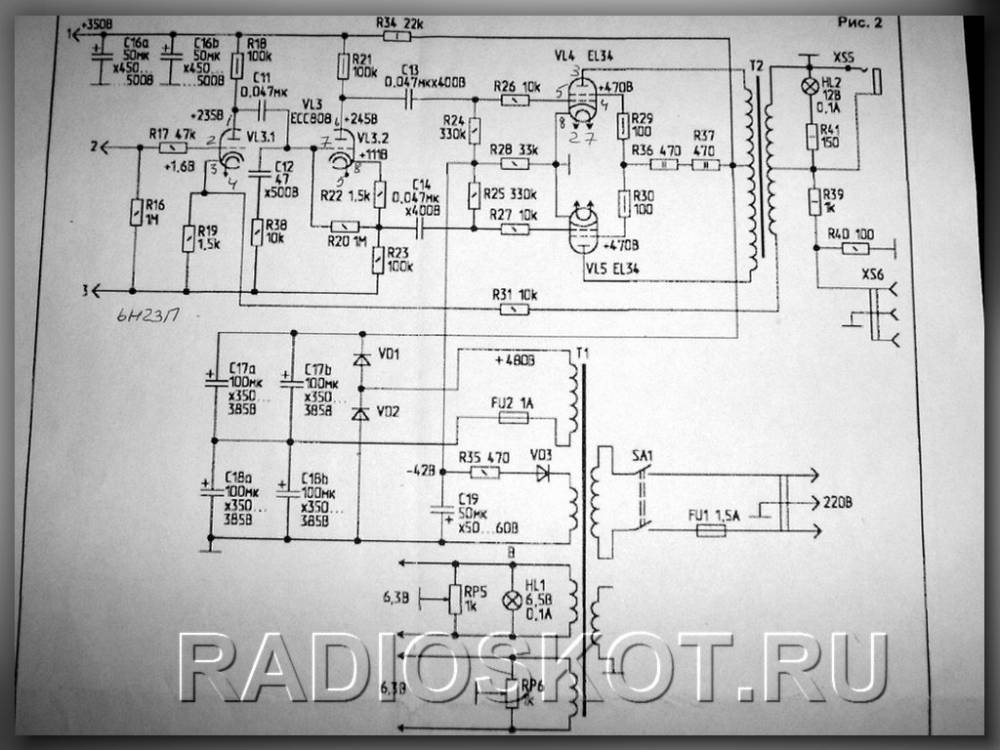

| Звездавшоке, так ты по этой собираешь выкладывал же другую схему вроде)) по этой все ровно должно быть макс в блоке питания vd1 плохой если поставишь))
|
|
| | Сб, 23.06.2012, 22:47 | Сообщение # 88
|
Звездавшоке Пользователи Активность: 28
| Quote (феска) Звездавшоке, так ты по этой собираешь выкладывал же другую схему вроде))
...на ДРУГОЙ схеме я показал(выделил красным кружочком) каким образом была решена проблема регулировки токов покоя при помощи переменных резисторов, без которых, с не подобранными лампами вообще удачи невидать Добавлено (23.06.2012, 22:47)
---------------------------------------------
Quote (феска) все ровно должно быть макс в блоке питания vd1 плохой если поставишь))
спасибо за идею !!!!!!! завтра попробую другой диод поставить. Бывает такая падлянка - звонишь диод вроде всё нормально. Ставишь в схему , а он под напругой дохнет. Диод стоит КД202К.
|
|
| | Сб, 23.06.2012, 22:50 | Сообщение # 89
|
Gosha1968 Друзья Активность: 580
| Звездавшоке, смещение лучше контролировать на катодном резисторе. Если его нет -поставить 1ом. А если мерять на сетке, то вольтметром шунтируеш цепь смещения, вот оно и напряжение падает, ток повышается. Я думаю при фиксированном смешении-подстроечники надо серьезные лучше много оборотные. А после настройки-вообще заменить на постоянные.Лампы вообще почти напределе работают. 50ма и анодное вольт450? Это ж 20-25ватт на лампе, поэтому шаг в лево, шаг вправо считается побегом)).
|
|
| | Сб, 23.06.2012, 23:11 | Сообщение # 90
|
Звездавшоке Пользователи Активность: 28
| Quote (Gosha1968) подстроечники надо серьезные лучше много оборотные. А после настройки-вообще заменить на постоянные.
пожалуй ты прав. Надо попробовать и такой вариант. Спасибо за идею !!!
|
|
