Black angel - ламповый усилитель
|
|
| | Сб, 30.06.2012, 15:28 | Сообщение # 91
|
Shum Пользователи Активность: 3
| подскажите, имеется транс ТС-180-3... знаю, он от транзисторного приемника..порыл в инете.. переделок нет на ТС180 или ТС180-2... возможно ли гео использовать?
(вот подробнее, раздобыл трансы ТС-180-2 и ТС-180-3 )
хочу пока сделать один канал, можно ли исопльзовать ТС-180-3 как выходной транс на динамик, а ТС-180-2 как питающий лампы?
поправил Shum - Сб, 30.06.2012, 18:16 |
|
| | Ср, 01.08.2012, 22:41 | Сообщение # 92
|
drug Пользователи Активность: 55
| здравствуйте у мя есть трансы ТН -8 можно ли их поставить на выход усилителя если да то как их подключить какие выводы куда  Добавлено (01.08.2012, 22:41)
---------------------------------------------
и ешо вопрос лампе 6Н23П обвязка какаенибуть нужна
|
|
| | Чт, 02.08.2012, 08:10 | Сообщение # 93
|
феска Друзья Активность: 3627
| drug, как на схемеQuote (drug) и ешо вопрос лампе 6Н23П обвязка какаенибуть нужна
тн 8 -а дальше
|
|
| | Чт, 02.08.2012, 08:22 | Сообщение # 94
|
drug Пользователи Активность: 55
| ТН 8-127/220-50
|
|
| | Чт, 02.08.2012, 10:52 | Сообщение # 95
|
феска Друзья Активность: 3627
| подсоединяй

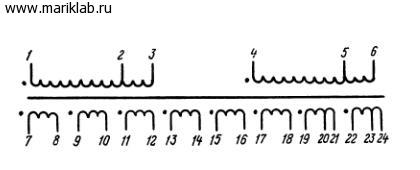

Выводы обмоток Напряжение, В Допустимый ток, А
7-8 160 0,04
9-10 160 0,04
11-12 140 0,04
13-14 140 0,04
15-16 20 0,04
17-18 20 0,04
19-20(21) 5(6,3) 0,8
22-23(24) 5(6,3) 0,8
|
|
| | Чт, 02.08.2012, 12:39 | Сообщение # 96
|
drug Пользователи Активность: 55
| Здрасте ешо раз (моя песня хороша начинаю сначала )
1 вопрос подключение первой лампы я так и недогнал
2 вопрос подключение выходного транса ТН-8 какие выводы использовать как входнные и какие пускать на колонку и обратную связь
я в ламповых усилителях дуб дубовый поэтому задаю много тупых вопросов нелюблю когда штото горит
|
|
| | Чт, 04.10.2012, 17:37 | Сообщение # 97
|
Vesemer Пользователи Активность: 12
| Приветствую! Я в общем лабутина собрал, и даже корпус красивый (ну да дело затянулось немного, но это из-за ламп в основном))) теперь осталось подключить выходной транс, вы мне посоветовали тан, я приобрел тан 41, а как его выводы подсоединять ведь соотношение витков другое, вроде, огромное спасибо!:))
|
|
| | Чт, 04.10.2012, 17:54 | Сообщение # 98
|
MAESTRO ^ Активность: 5564
| Выводы обмоток Напряжение, В Допустимый ток, А
7-8 28 0,475
9-10 28 0,475
11-12 28 0,375
13-14 28 0,375
15-16 6,3 0,475
17-18 6,3 0,475
19-20(21) 5(6,3) 1,9
22-23(24) 5(6,3) 1,9
Накальные с током 1,9А - последовательно. А 28-ми вольтовые по две последовательно и одну накальную 0,475А и одну половину сетевой. Это будет одно плечо анода, второе аналогичное.
|
|
| | Вс, 07.10.2012, 14:04 | Сообщение # 99
|
Vesemer Пользователи Активность: 12

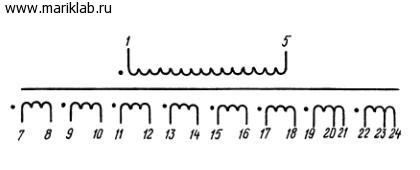

| Там электрическая схема другая, тан 41-220 первичная обмотка одна 1-5, и немного не понятно куда Экранные сетки подключать, и куда 300в, а выходом тогда будет являться сетевая обмотка? И какому сопротивлению динамиков будет соответствовать? Благодарю)
поправил Vesemer - Вс, 07.10.2012, 17:05 |
|
| | Вс, 07.10.2012, 21:46 | Сообщение # 100
|
MAESTRO ^ Активность: 5564
| Цоколёвка вторичек та-же самая

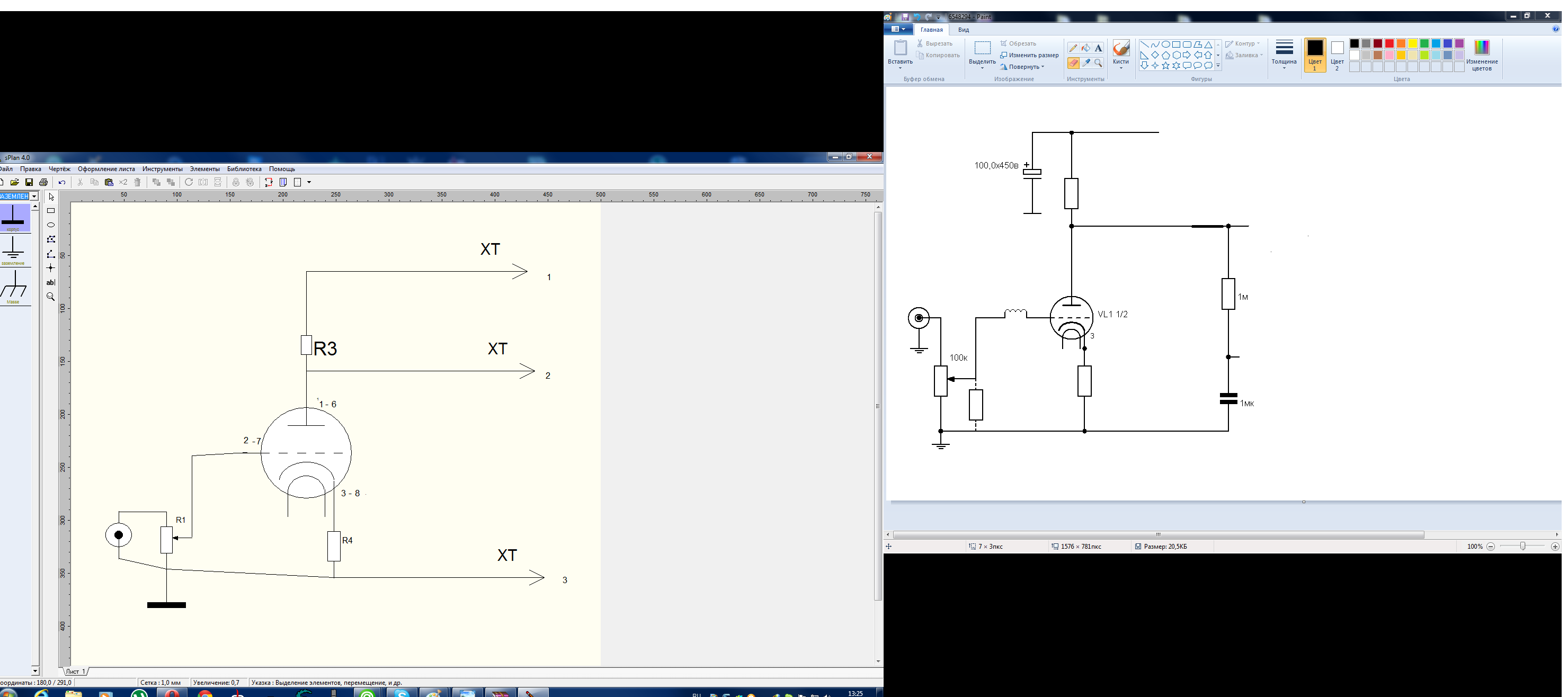

Приведите схему, чтоб было понятнее о чём говорим.
|
|
