Black angel - ламповый усилитель
|
|
| | Пн, 08.10.2012, 15:14 | Сообщение # 101
|
Vesemer Пользователи Активность: 12

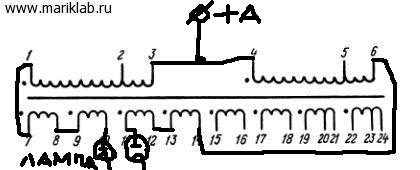

| Вот эта схема, 2 анодных плеча + 2 экранные сетки + 300в это вход, ну а выходом 1-5 на динамики.
|
|
| | Пн, 08.10.2012, 17:48 | Сообщение # 102
|
MAESTRO ^ Активность: 5564
| Экранные сетки надо подключать на отвод 2/3 от анода. Хотя всё равно придётся экспериментировать. А вообще, трансформатор с единой обмоткой на 220В в качестве выходного для двухтактника не пойдёт.
|
|
| | Пн, 08.10.2012, 17:59 | Сообщение # 103
|
Vesemer Пользователи Активность: 12
| Так этож моно, выход один, на схеме первичная обмотка тоже одна, ты же сам говорил, что подойдет любой тан мощностью больше 60вт
|
|
| | Пн, 08.10.2012, 18:14 | Сообщение # 104
|
MAESTRO ^ Активность: 5564
| Любой с сетевой обмоткой разделённой надвое (трансы серий 220/127)
|
|
| | Пн, 08.10.2012, 19:24 | Сообщение # 105
|
Vesemer Пользователи Активность: 12
| Тоесть с этим вообще ни чего не сделаешь?
Ток новый брать?
|
|
| | Пн, 08.10.2012, 21:21 | Сообщение # 106
|
MAESTRO ^ Активность: 5564
| C этим ничего, разве что в блок питания или на выход в однотактник, например на 6п45с.
|
|
| | Ср, 17.10.2012, 08:52 | Сообщение # 107
|
костя7556 Пользователи Активность: 3

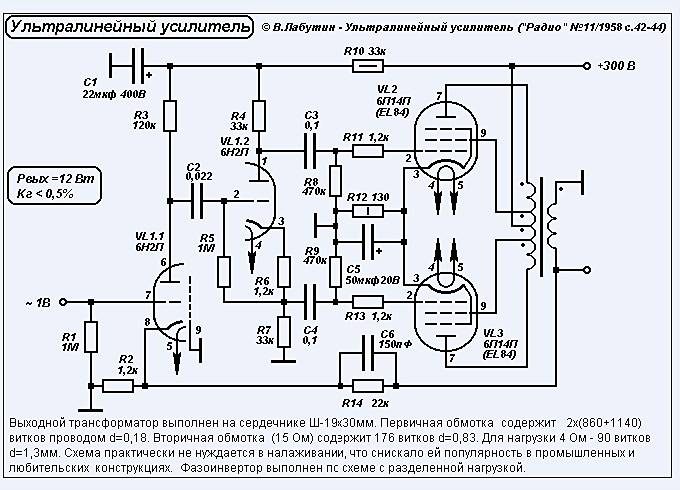

| Такой вопрос, раньше ламповые усилки не делал, но сейчас он нужен, хочу делать по схеме из статьи какие можно применить выходные трансформаторы, и что там за дроссель ? И можно ли питание 2-х каналов организовать от одного трансформатора ТС-270, если да то как ?
|
|
| | Ср, 17.10.2012, 09:56 | Сообщение # 108
|
MAESTRO ^ Активность: 5564
| Питание можно и от одного ТС-270, просто подключаем каналы паралельно (анадное и накалы). Дроссель любой, но ток от 0,3А - такие в телевизорах ламповых стояли. В крайнем случае взять первичку от сетевого 50 ватт транса. Или электронный дроссель на полевике. Люди делали - довольны. На выход ставить ТАНы или ТС-180.
|
|
| | Ср, 17.10.2012, 11:27 | Сообщение # 109
|
костя7556 Пользователи Активность: 3
| спс а ТАНы можно примерные модели ?
|
|
| | Ср, 17.10.2012, 11:46 | Сообщение # 110
|
MAESTRO ^ Активность: 5564
| Практически любые от 50ватт мощности. Я использовал даже ТАН-13, но лучше взять помощнее.
|
|
