Black angel - ламповый усилитель
|
|
| | Сб, 02.06.2012, 21:09 | Сообщение # 51
|
Gosha1968 Друзья Активность: 580
| А как это? Вторички последовательно? Будет под 600в, а ток то будет тотже...
|
|
| | Сб, 02.06.2012, 22:24 | Сообщение # 52
|
MAESTRO ^ Активность: 5564
| Vesemer, рад помочь  А в качестве выходника для ультралинейника пойдёт ТАН мощностью от 60 ватт. Если правильно посоединять обмотки (конкретнее надо смотреть по модели). Выпрямлять можно обычным диодным мостом на КЦ402 или IN4007. Кенотрон не нужен. Входной транс в смысле сетевой? Любой подходящий по току и напряжению - 250-300В 0,3А и накал 6,3В 3А (для моно).
|
|
| | Сб, 02.06.2012, 22:37 | Сообщение # 53
|
Vesemer Пользователи Активность: 12
| Спасибо! завтра же приступлю к собиранию деталей и самого усилка
Gosha1968, могу предположить, что так хоть сила тока и останется прежней, то мы ее не потеряем на удвоителе, поэтому мощности от 2-х трансов хватит и греть не будет) не?.
поправил Vesemer - Вс, 03.06.2012, 13:12 |
|
| | Вс, 03.06.2012, 16:48 | Сообщение # 54
|
Gosha1968 Друзья Активность: 580
| Vesemer, в принципе можно и так, но тогда на каждом ТС180 неподключать одну секцию 43.5в. Тогда получиться гдето 450в с током 0.4-0.5 А. А те не подключонные использовать для фиксированного смещения. И накала с головой хватит. А если вместо 6п3с поставить Г807, то можно и все подключить, чтоб под 600в было и мощи будет поболее))) . Я сейчас тоже приступаю к сборке Черного Ангела. Думаю домотать ТС 180 или ТС250 , чтоб получить 450в постоянки. А накальный отдельный поставлю. Посмотрю как будет греться. Питал ТС180 два канала , почти не греется.
|
|
| | Ср, 06.06.2012, 13:19 | Сообщение # 55
|
Vesemer Пользователи Активность: 12
| Еще раз здравствуйте
А кто-нить знает как в схему ввести управление тембром высоких низких и средних частот?
или любой эффект типо overdraive или gain?
благодарю)
|
|
| | Ср, 06.06.2012, 13:56 | Сообщение # 56
|
MAESTRO ^ Активность: 5564

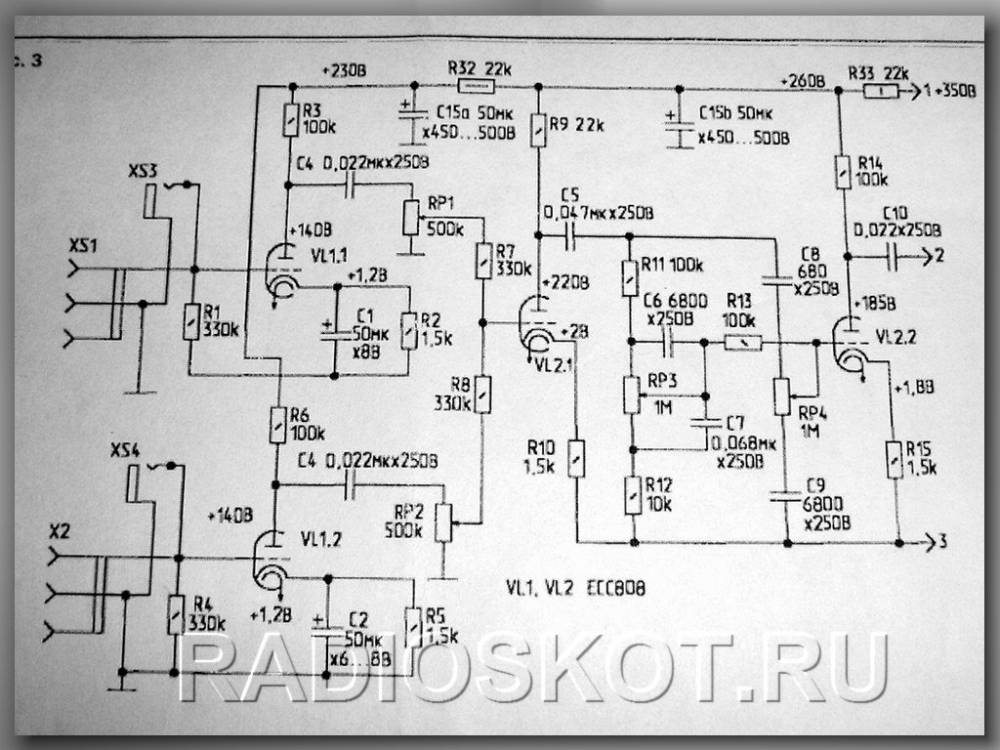

| Поставить на вход усилительный каскад и пассивный темброблок, как в этой схеме:
А эффекты делают специальные приставки - лучше всего вообще на ПК.
|
|
| | Сб, 09.06.2012, 11:17 | Сообщение # 57
|
Vesemer Пользователи Активность: 12
| Огромное спасибо, за ответы, я уже закупился всеми лампами,
но есть последний вопрос каких мощностей брать резисторы?
и на сколько вольт должны быть кондеры с2,3,4,6?
и нужна ли с6 r14?
спасибо!
|
|
| | Сб, 09.06.2012, 11:38 | Сообщение # 58
|
MAESTRO ^ Активность: 5564
| Мощность резисторов указана на схеме. R12 - 1 ватт (лучше 2), остальные 0,25-0,5.
Конденсаторы на 400В.
ОС C6 R14 - экспериментально.
|
|
| | Сб, 09.06.2012, 13:39 | Сообщение # 59
|
Gosha1968 Друзья Активность: 580
| MAESTRO, а где мое сообщение 42? )))
|
|
| | Сб, 09.06.2012, 13:41 | Сообщение # 60
|
MAESTRO ^ Активность: 5564
| Исчезло...  Слишком часто там мелькает ссылка на один и тот же сайт.
|
|
