Black angel - ламповый усилитель
|
|
| | Пн, 16.04.2012, 18:39 | Сообщение # 31
|
MAESTRO ^ Активность: 5564
| КД202К на 400В 5А, так что можно. А вообще любые на ток 2А и выше и напряжение от 400В. В моём варианте все лампы питаются от общего БП.
|
|
| | Пн, 23.04.2012, 16:28 | Сообщение # 32
|
Звездавшоке Пользователи Активность: 28

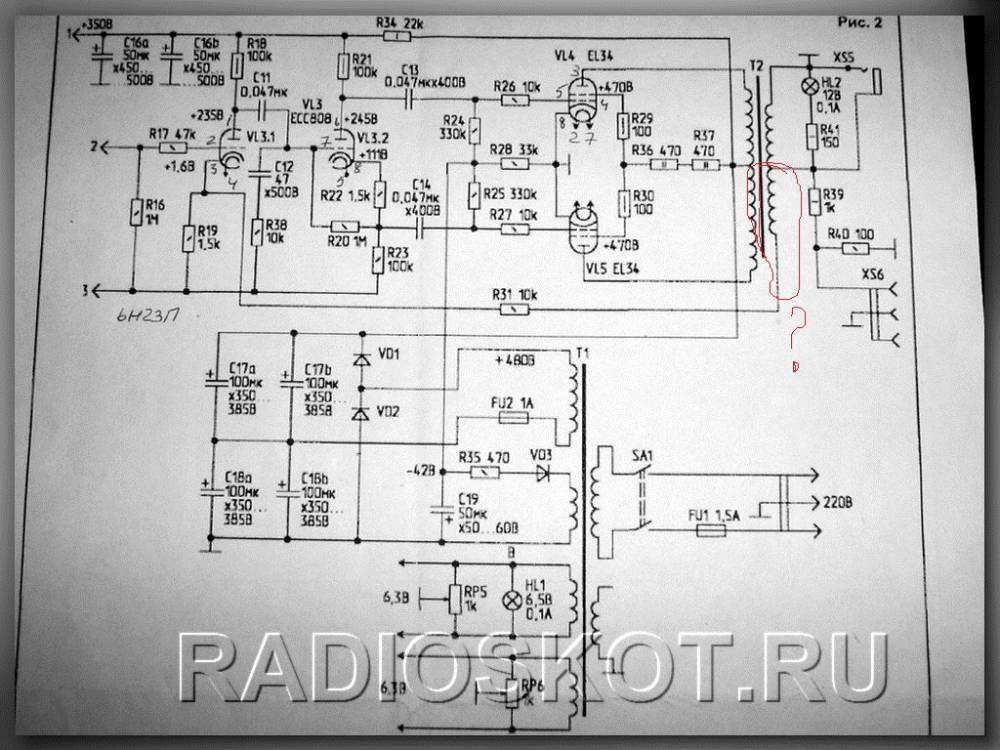

| Всем привет  !!! Собрал я (пока на соплях) моноблок "Black Angel" и что удивительно - работает . Но опять у меня куча вопросов к Maestro по поводу наладки. На лампе обозначенной в схеме VL3 режимы не пойми какие(у меня) - 1 нога 75в, 6 нога-150в , 8 нога- 120в, 3 нога - 2в. Номиналы резисторов проверил на сто рядов, всё как в схеме. Я осмелюсь предположить что лампа ДОХЛАЯ. Ещё хотелось узнать номиналы резисторов и режимы самой ПЕРВОЙ лампы (которой в схеме нет  :D ) так как очень большой уровень белого шума на холостом ходу.
|
|
| | Пт, 11.05.2012, 19:50 | Сообщение # 33
|
ViRus2312 Пользователи Активность: 6
| Добрый вечер! MAESTRO, сколько витков содержит обмотка обратной связи выходного трансформатора, и каким проводом мотать?
поправил ViRus2312 - Пт, 11.05.2012, 19:51 |
|
| | Пт, 11.05.2012, 20:08 | Сообщение # 34
|
MAESTRO ^ Активность: 5564
| Не критично, например такая же, как и обмотка динамика. Провод естественно тоньше. Всё равно придётся подбирать вличину ОС экспериментально.
|
|
| | Вт, 15.05.2012, 20:08 | Сообщение # 35
|
ViRus2312 Пользователи Активность: 6
| Добрый вечер! MAESTRO, цитата: "oбратная связь не рекомендуется - слишком снижает скорость нарастания сигнала (атака). Можно её ввести только в крайнем случае - при искажениях или возбуде"; так что R31 10кОм не ставить? Ставить только в крайних случаях?
MAESTRO, Максимальное анодное у 6п3с -400В, если они будут работать на 420В, долго не протянут не так ли? Так на какое напряжение лучше мотать обмотку питания анодов, ведь после диодного моста и фильтрующего кондера напряжение увеличивается в 1.4 раза, т.е. если на холостом ходу переменное U=270В, то после выпрямителя на холостом ходу U=270*1.4=392В, (под нагрузкой конесно U снизится)?
MAESTRO, что лучше использовать кенотрон и какой, или диодный мост, какова чувствительность ,потребляемая и выходная мощность одного канала усилителя? Во всех вопросах я имею ввиду именно эту схему.
За раннее благодарен
поправил ViRus2312 - Вт, 15.05.2012, 20:12 |
|
| | Вт, 15.05.2012, 20:14 | Сообщение # 36
|
MAESTRO ^ Активность: 5564
| Привет! Элементы ОС нужны - часто без неё звук чуть хуже. Хотя в общем обратные связи не приветствуются и по возможности их надо избегать. На 6п3с люди подавали до 1000В (делали на ней трансформатор Тесла) и они выживали. У меня в аноде 500В и работает годами. Главное не срок службы, а звук.
Лучше ставить диодный мост на ультрафастах FR- какие то там. Чувствительность 1В, реальная мощность 30-40 ватт.
|
|
| | Ср, 16.05.2012, 08:30 | Сообщение # 37
|
Gosha1968 Друзья Активность: 580
| Привет! MAESTRO, хочу собрать BLACK ANGEL . Можно ли поставить вместо ЕСС808 - 6н8с или 6н9с? И какая лампа лучше по звуку? Нужны другие анодные и катодные резисторы, при такой замене?
|
|
| | Чт, 17.05.2012, 19:24 | Сообщение # 38
|
торсион Пользователи Активность: 68
| реальная мощность 30-40 ватт. да вот это звук ни какое сравнение с транзисторами на выходе
|
|
| | Чт, 17.05.2012, 19:29 | Сообщение # 39
|
MAESTRO ^ Активность: 5564
| Gosha1968, можно. Обе неплохо звучат.
|
|
| | Чт, 31.05.2012, 17:12 | Сообщение # 40
|
Vesemer Пользователи Активность: 12
| Доброго времени суток ! я извиняюсь, но до меня критически не доходит, по какой из схем осуществляется сборка БА, почему на схеме (каждой) по 4 лампы а на фото их 7  , как я понял - EL34 меняем на 6П3С,ЕСС808 - 6н8с или 6н9с, в качестве входного используем ТС180, выхлопной ТАН70 - это правильно?
И еще разъясните пожалуйста новичку - 1) зачем три Входа, у гитары gnd вроде как нету.
2) зачем первичка заземлена, а эти две вторички это частотные регуляторы?
3)Опять тот же вопрос - куда три выхода?
4)это обратная связь? вроде без нее планировали, или с ней тож норм?
Еще раз извиняюсь за тупейшие вопросы но уж очень хочется собрать этот усь, а опыта в таковом деле - 0, как и с лампами в целом, НО есть огромное желание собрать имнно этот усилок, заранее ООООООООгромное спасибо
поправил Vesemer - Чт, 31.05.2012, 17:12 |
|
