Black angel - ламповый усилитель
|
|
| | Ср, 17.10.2012, 13:28 | Сообщение # 111
|
костя7556 Пользователи Активность: 3
| Этот унч чувствителен к разводке платы ? Где можно достать панельки под 6н23п ?
|
|
| | Ср, 17.10.2012, 15:03 | Сообщение # 112
|
MAESTRO ^ Активность: 5564
| Из телевизоров, на радиобазаре, в старых ламповых метровых уссилителях, что в железных коробках в подъездах висели. Любой УНЧ чувствителен к разводке платы, лучше делать навесной монтаж.
|
|
| | Пн, 29.10.2012, 17:43 | Сообщение # 113
|
Бедуин Пользователи Активность: 34
| Всем доброго времени суток.МAESTRO подскажи пож. можно ли подключить в данную схему
6Е5С. Если да то как?
|
|
| | Пн, 29.10.2012, 23:30 | Сообщение # 114
|
MAESTRO ^ Активность: 5564
| С 6Е5С дела пока не имел - так что ничего определённого сказать не могу.
|
|
| | Чт, 01.11.2012, 19:43 | Сообщение # 115
|
Gosha1968 Друзья Активность: 580
| Бедуин, Можно конечно. Но он как то в малом угле работает. Мне больше понравился 6Е1П. Вот видео
---------------------------------------------
---------------------------------------------
А вот такой. Я только не знаю схему. Это нужна схема чтоб только последний светодиод загорался. Может кто знает? Наверно на импортных микросхемах.
|
|
| | Пн, 12.11.2012, 16:26 | Сообщение # 116
|
Бедуин Пользователи Активность: 34
| Да уж 6Е1П просто офигеть Спасибо зп видео Теперь знаю че мне не хватало
|
|
| | Вт, 15.01.2013, 11:47 | Сообщение # 117
|
Brainbyter Пользователи Активность: 1
| Уважаемые! Если не трудно, объясните пожалуйста, что означают на схеме цифры 1, 2, 3? Мне показалось что 2 и 3 это вход, но по аналоги со схемами других усилителей входа были заземлены... заранее спасибо!
|
|
| | Сб, 16.03.2013, 11:22 | Сообщение # 118
|
vadim-life Пользователи Активность: 63
| MAESTRO,
Здравствуйте!

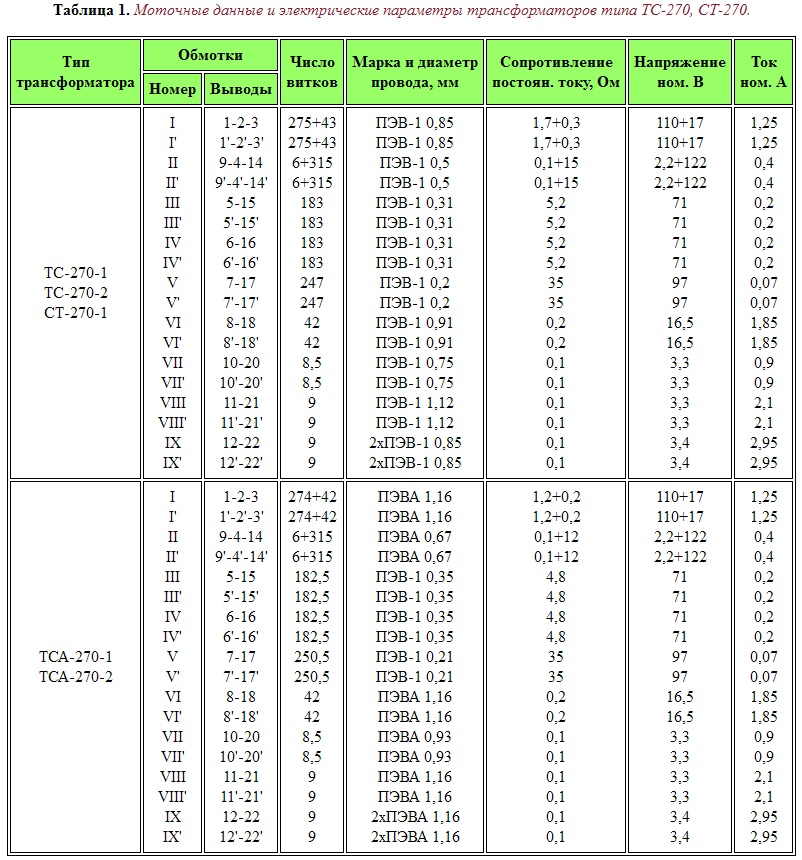

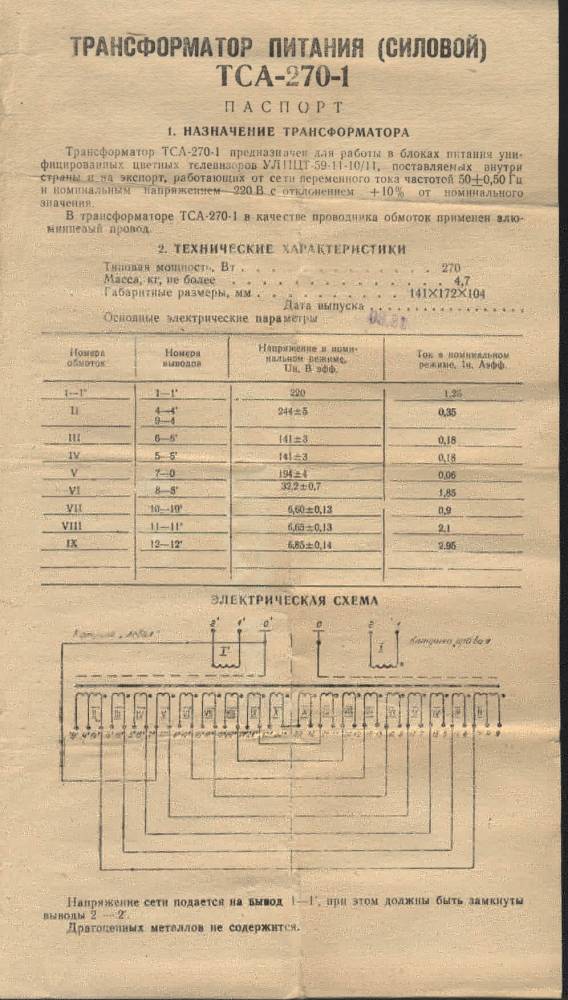

Подскажите пожалуйста, какие лучше задействовать обмотки ТСА-270-1 для схемы в качестве питающего;

Можно ли соединить обмотки 5-15, 5"-15", параллельно, что бы получить 71 в. 0,4 а..?
244+71=315 или 244+141=385 ??? Как лучше?
Подскажите пожалуйста.
Спасибо.
Добавлено (16.03.2013, 11:22)
---------------------------------------------
поправил vadim-life - Сб, 16.03.2013, 20:27 |
|
| | Сб, 16.03.2013, 20:22 | Сообщение # 119
|
MAESTRO ^ Активность: 5564
| Лучше набрать 385В, соединив обмотки по 140В паралельно - и 244В к ним последовательно. Можно и 32В туда же докинуть - но это уже экстремально для анодов.
|
|
| | Сб, 16.03.2013, 20:27 | Сообщение # 120
|
vadim-life Пользователи Активность: 63
| Цитата (MAESTRO) Лучше набрать 385В, соединив обмотки по 140В паралельно - и 244В к ним последовательно. Можно и 32В туда же докинуть - но это уже экстремально для анодов.
MAESTRO,
Здравствуйте! Прошу помощи! Собрал БА , вроде все работает, Ua=485v, ток на лампах 0,05-0,06 а. На выходе стоят тан104 127\220.
Вопрос, почему на тан104 на корпусе 10 вольт и когда выключаешь усилитель появляется сильный писк в динамиках.
поправил vadim-life - Сб, 16.03.2013, 20:29 |
|
