Усилители НЧ на радиолампах
|
|
| | Сб, 13.02.2016, 14:55 | Сообщение # 131
|
Gamzan Друзья Активность: 1327
| starikz, почему у тебя на картинках разный уровень тестового сигнала? Выставь входное напряжение 0,5В эффективного значения и все измерения проводи при постоянном уровне входного сигнала. РГ на максимуме. Начни с этого, 1В на входе - это много, твой усилитель перегружен по входу.
|
|
| | Сб, 13.02.2016, 15:06 | Сообщение # 132
|
starikz Друзья Активность: 209
| Gamzan, Я уже не знаю кого слушать???Василич говорит что кни меряется для однотакта на 1-2Вт мощности,я так и меряю...Щитаю по формуле P равно Напряжение в квадрате разделить на сопротивление нагрузки...А сейчас спросил его какой должена быть амплитуда на входе для того чтобы мощность правильно замерить,вот что он мне ответил-"Максимальная мощность измеряется при 10% КНИ , а не при каком напряжении входном ,как вы спрашиваете!"
Да кстати там у меня делитель стоит 10 к 1...
поправил starikz - Сб, 13.02.2016, 15:12 |
|
| | Сб, 13.02.2016, 15:37 | Сообщение # 133
|
Gamzan Друзья Активность: 1327
| starikz, получить 1% искажений на 1 ватте выходной мощности и дурак сможет. А вот получить тот же 1% на максимуме - это уже непросто. А слушать никого не надо, уши свои слушай. Я не корифей, каким себя считает Василич, для меня искажения на номинальной мощности имеют значение. А если говорить о правилах измерения параметров, то искажения измеряются при уровне сигнала -3дБ или на половине от номинальной мощности.
|
|
| | Сб, 13.02.2016, 15:46 | Сообщение # 134
|
starikz Друзья Активность: 209
| Gamzan, Опять я потерялся...!!!    Добавлено (13.02.2016, 15:46)
---------------------------------------------
Цитата Gamzan (  ) получить 1% искажений на 1 ватте выходной мощности и дурак сможет. А вот получить тот же 1% на максимуме - это уже непросто |
|
| | Сб, 13.02.2016, 15:54 | Сообщение # 135
|
Gamzan Друзья Активность: 1327
| Конечно, в однотакте сложнее. Пусть не 1%, хотя бы 2: http://elwo.ru/publ....1-0-666
поправил Gamzan - Сб, 13.02.2016, 15:56 |
|
| | Сб, 13.02.2016, 16:05 | Сообщение # 136
|
Gamzan Друзья Активность: 1327

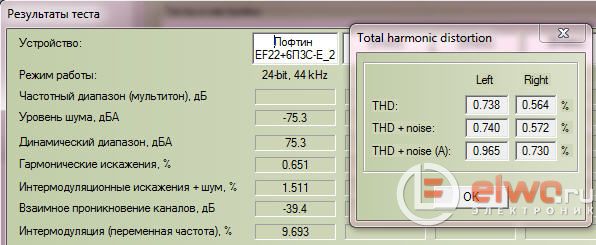

| Вот еще результат теста однотакта на 6П3С в тетроде при 4Вт выходной мощности с обычным выходником ТВЗ-Ш
|
|
| | Сб, 13.02.2016, 16:10 | Сообщение # 137
|
starikz Друзья Активность: 209
| А на 6П14П это тоже реально или как?
|
|
| | Сб, 13.02.2016, 16:15 | Сообщение # 138
|
Gamzan Друзья Активность: 1327
| Только в погоне за красивыми цыфирками не стоит забывать о звуке. Его должно быть приятно слушать  Добавлено (13.02.2016, 16:15)
---------------------------------------------
Цитата starikz ( ) А на 6П14П это тоже реально или как?
Вот с этой лампой в однотакте мы пока не встречались
Думаю, почему нет?
|
|
| | Сб, 13.02.2016, 16:17 | Сообщение # 139
|
starikz Друзья Активность: 209
| Gamzan, Сейчас звучит довольно не плохо по сравнению с тем что было сначала,только низов немного бы добавить...Да кстати какое напряжение должно быть на экранной сетке если в аноде 320.
поправил starikz - Сб, 13.02.2016, 16:25 |
|
| | Сб, 13.02.2016, 17:30 | Сообщение # 140
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) какое напряжение должно быть на экранной сетке если в аноде 320.
Думаю, вольт 275-285
|
|
