Усилители НЧ на радиолампах
|
|
| | Вт, 09.02.2016, 18:11 | Сообщение # 111
|
grant Пользователи Активность: 304
| Gamzan, Да я и сам не понял почему так решил когда это писал. Экраны заземлю.
|
|
| | Вт, 09.02.2016, 19:02 | Сообщение # 112
|
Gamzan Друзья Активность: 1327
| Наваждение. Как у Шурика
|
|
| | Чт, 11.02.2016, 16:13 | Сообщение # 113
|
starikz Друзья Активность: 209
| Gamzan, Красивый усилитель...мне тоже понравился!Я свой кстати переделал-включил 6п14 по пентодной схеме и ввёл ОООС-теперь совсем по другому звучит-особенно на максимальной громкости,а то раньше каша какая то была...На 8 ом получилось порядка 6Вт.Не знаю ещё улучшить как то можно такую схему?
поправил starikz - Чт, 11.02.2016, 16:14 |
|
| | Чт, 11.02.2016, 16:18 | Сообщение # 114
|
starikz Друзья Активность: 209
| Да вот схема с которой начинал...В анод 6п14 даю 320 вольт.
|
|
| | Чт, 11.02.2016, 20:29 | Сообщение # 115
|
rv3dun Друзья Активность: 403
| Цитата starikz (  ) Да вот схема с которой начинал...В анод 6п14 даю 320 вольт.
Прикрепления: 6861001.jpg(27Kb)
Привет, непонятка у меня, в этой схеме раскачка выходной лампы по второй сетке? По ножкам разбираться лень, просто вопрос.
ПС. а точно 6 ватт с 14 сняли, в однотакте? И какие трансы на выходе? Я тут с гу50 при 400в анодного с трудом десятку снимаю.
поправил rv3dun - Чт, 11.02.2016, 20:43 |
|
| | Чт, 11.02.2016, 20:59 | Сообщение # 116
|
Gamzan Друзья Активность: 1327
| starikz, спасибо!
Цитата starikz ( ) улучшить как то можно такую схему?

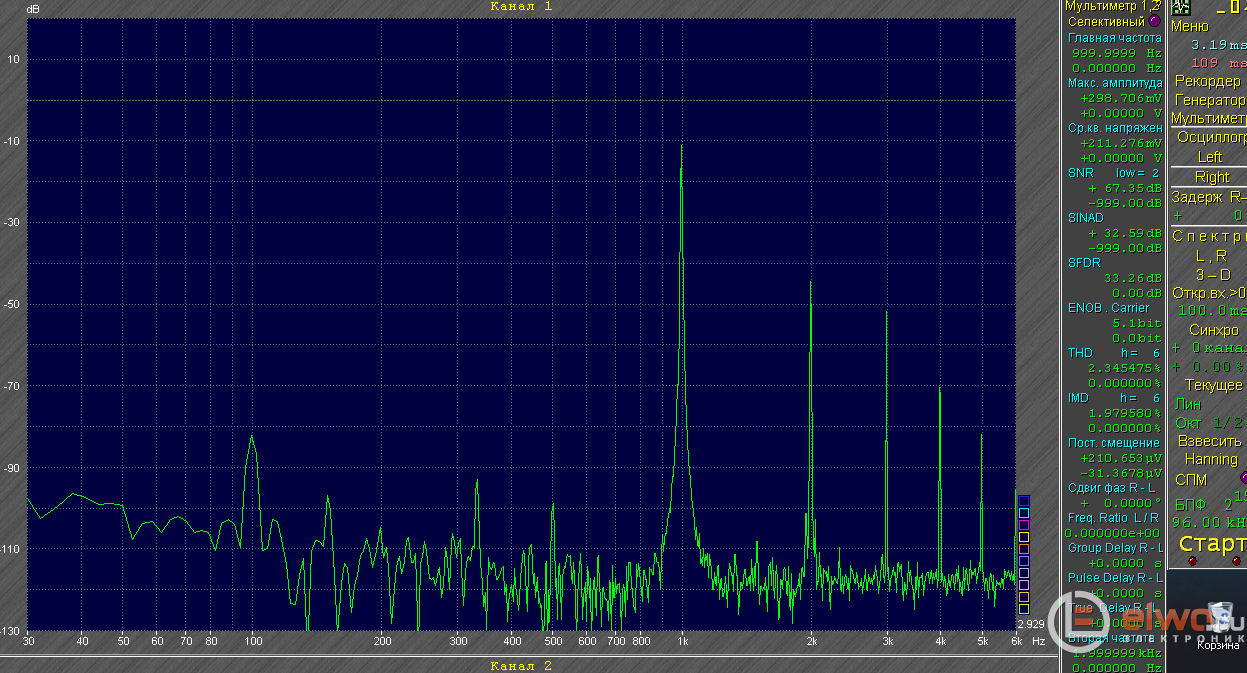

Улучшить можно более точным подбором режимов ламп, намоткой качественного выходного транса и питанием экранной сетки пентода от собственного стабилизированного источника. Но 2,3% нелинейных искажений при 6 Вт выходной мощи, имхо, очень неплохой результат для этой схемы. Если б ты еще привел АЧХ, можно было бы конкретнее сказать.
Цитата rv3dun ( ) в этой схеме раскачка выходной лампы по второй сетке?
rv3dun, нет, по первой. В схеме ашипка...
|
|
| | Чт, 11.02.2016, 21:06 | Сообщение # 117
|
starikz Друзья Активность: 209
| Цитата rv3dun ( )
Привет, непонятка у меня, в этой схеме раскачка выходной лампы по второй сетке? По ножкам разбираться лень, просто вопрос.
Да там просто не правильно нарисовано,по первой сетке конечно...Мощность считал по формуле P=U в квадрате разделить на R.На максимальной мощности получилось 7Вольт на выходе...при 8 ом нагрузки...Транс ТВК-1-2...Это макет моего первого уся...
поправил starikz - Чт, 11.02.2016, 21:10 |
|
| | Чт, 11.02.2016, 21:08 | Сообщение # 118
|
rv3dun Друзья Активность: 403
| Цитата Gamzan ( ) rv3dun, нет, по первой. В схеме ашипка...
благодарю, друг, точно ашипка, а как люди по этой схеме умудряются?
Старик, прости, не про тебя, ошибку ты увидел, но 6 ватт ты смог снять с 14? в однотакте?
поправил rv3dun - Чт, 11.02.2016, 21:15 |
|
| | Чт, 11.02.2016, 21:13 | Сообщение # 119
|
Gamzan Друзья Активность: 1327
| Цитата rv3dun ( ) а точно 6 ватт с 14 сняли, в однотакте?
Я тоже посомневался сперва... а потом подумал - выхлоп в пентоде... Кстати, ООС надо бы...Добавлено (11.02.2016, 21:13)
---------------------------------------------
Цитата rv3dun ( ) а как люди по этой схеме умудряются?
Так и умудряются. Главное, что номера ног правильно указаны, а что ширинка на болтах - кому какое дело...
|
|
| | Чт, 11.02.2016, 21:14 | Сообщение # 120
|
starikz Друзья Активность: 209
| Цитата Gamzan ( )
Улучшить можно более точным подбором режимов ламп, намоткой качественного выходного транса и питанием экранной сетки пентода от собственного стабилизированного источника.
Режимы ламп ганял туда сюда-переменники ставил и смотрел КНИ..А по поводу питания экранной сетки и твз давай подробнее-я многово не знаю это мой первый усилок...
|
|
