Усилители микросхемные
|
|
| | Чт, 18.08.2011, 20:18 | Сообщение # 181
|
MAESTRO ^ Активность: 5564
| Посмотри есть в сети платы для к174ун20 - это аналог.
|
|
| | Пт, 19.08.2011, 15:46 | Сообщение # 182
|
jenek34 Пользователи Активность: 42
| MAESTRO, Пасиба, выручил!!!=)
|
|
| | Пт, 26.08.2011, 11:41 | Сообщение # 183
|
Russian22 Пользователи Активность: 9
| Здрасте. Подскажите кто нибудь куда подключать провода питания и линейного входа на усилителе на схеме ТДА7388. (если можно лучше нарисуйте)
поправил Russian22 - Пт, 26.08.2011, 11:42 |
|
| | Пт, 26.08.2011, 11:51 | Сообщение # 184
|
MAESTRO ^ Активность: 5564
| Привет. Общий провод сигнала (оплётка кабеля) на минус, а сам сигнал на контакты IN1 и т.д. То есть левый передний канал на IN1, правый - IN2, левый задний - IN3, правый задний - IN4.
|
|
| | Вс, 28.08.2011, 11:14 | Сообщение # 185
|
Russian22 Пользователи Активность: 9
| Спасибо, со звуком я разобрался, а +12вольт куда втыкать?
Как я понял плюс питания идёт на MUTE и ST-BY а минус питания на общий минус?
поправил Russian22 - Вс, 28.08.2011, 11:23 |
|
| | Вс, 28.08.2011, 13:54 | Сообщение # 186
|
MAESTRO ^ Активность: 5564
| Плюс подаём на соединённые выводы 6 и 20. Минус на общий.
|
|
| | Пн, 29.08.2011, 22:54 | Сообщение # 187
|
Russian22 Пользователи Активность: 9
| Спасибо уважаемый! Будем собирать
|
|
| | Чт, 22.09.2011, 17:17 | Сообщение # 188
|
Niev Пользователи Активность: 1

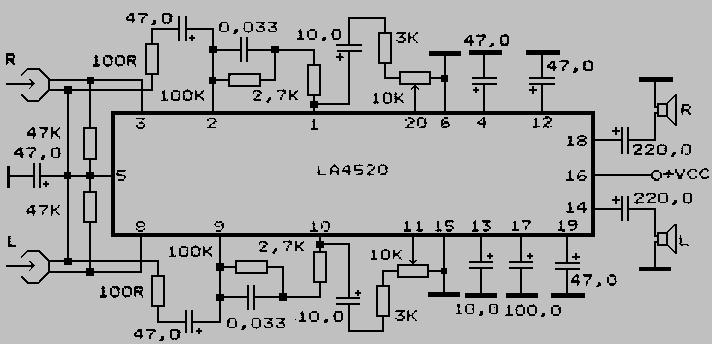

| А кто нибудь может подсказать простенькую схемку усилителя на микросхеме LA 4520. Заранее благодарен.
|
|
| | Чт, 22.09.2011, 17:55 | Сообщение # 189
|
феска Друзья Активность: 3627
|  Niev, проще даташитовской не придумано
поправил феска - Чт, 22.09.2011, 18:00 |
|
| | Пт, 23.09.2011, 21:14 | Сообщение # 190
|
Ru_haker_sc Пользователи Активность: 14
| скажите-если я сфоткаю вам в хорошем качестве печатку автомагнитолы на тда7388, вы сможете покахать куда подпоять провода для задействования усилителя?
|
|
