О лампах в УНЧ
|
|
| | Ср, 25.06.2014, 08:02 | Сообщение # 311
|
Gamzan Друзья Активность: 1327
| kostyl, http://elwo.ru/forum/21-1621-38284-16-1400335736 Добавлено (25.06.2014, 08:02)
---------------------------------------------
Если будешь делать, подстроечники Р1 и Р2 ставь многооборотные.
|
|
| | Ср, 25.06.2014, 10:00 | Сообщение # 312
|
MAESTRO ^ Активность: 5564
| Надо же, впервые вижу использование таких вакуумных индикаторов, да ещё в купе с планарным монтажом - оригинально!
|
|
| | Ср, 25.06.2014, 18:08 | Сообщение # 313
|
Gamzan Друзья Активность: 1327
| MAESTRO, вся оригинальность скроется в корпусе какого-нибудь усилителя, и усё!  А поверхностный монтаж сейчас стараюсь применять везде, где это возможно. Планарные компоненты доступны, позволяют уменьшить габариты устройства и время, затраченное на его изготовление.
|
|
| | Ср, 25.06.2014, 19:25 | Сообщение # 314
|
Gamzan Друзья Активность: 1327

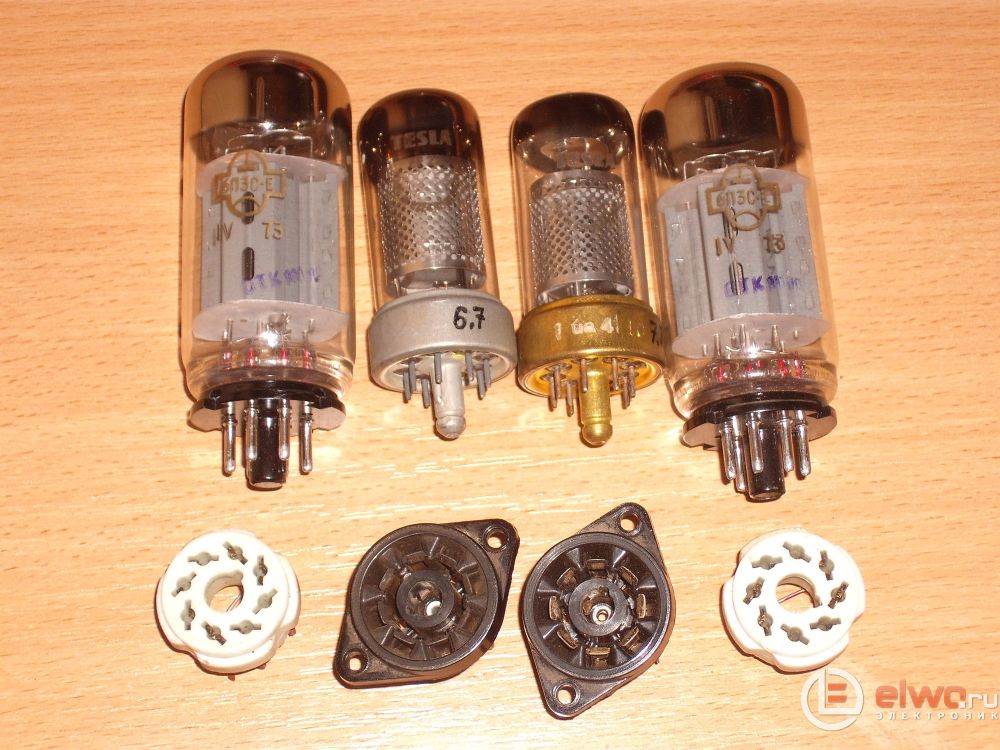

| Красавицы! Хочу попробовать их "поженить". EF22 и 6П3С-Е.
|
|
| | Ср, 25.06.2014, 21:24 | Сообщение # 315
|
rv3dun Друзья Активность: 403
| Цитата Gamzan (  ) Красавицы! Хочу попробовать их "поженить". EF22 и 6П3С-Е.
удивляешь, таких троек не видел никогда, давай, сватай, удачи! Надеюсь на SE. Хотя тройки в SE это вопрос. К тройкам теплое отношение, по радиохулиганскому опыту в молодости. У знакомого был передатчик на двух ГУ-81, ну киловатт точно, так он включал несущюю, брал лампу дневного света и она светилась, и на огород, копать, все видно в темноте.
поправил rv3dun - Ср, 25.06.2014, 22:22 |
|
| | Чт, 26.06.2014, 04:24 | Сообщение # 316
|
Яр Пользователи Активность: 202
| Gamzan,
Снимаю шляпу перед твоей деятельностью.
Закончил намотку одного ТС160, первичка 2 по 1250 вит с отводом 37%, вторичка 65+30+5+5+5+5
|
|
| | Чт, 26.06.2014, 07:43 | Сообщение # 317
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) 65+30+5+5+5+5
Яр, аналогично
|
|
| | Чт, 26.06.2014, 09:34 | Сообщение # 318
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Яр, аналогично
Уточни. Я так сделал на двух катушках ТС160, предполагаю соединить параллельно (правда не доходит как) чтобы подобрать выводы на 8 и 16 ОмДобавлено (26.06.2014, 09:30)
---------------------------------------------
Либо после настройки уся на 8 и 16 Ом подумать о коммутации обмоток переключателями Добавлено (26.06.2014, 09:34)
---------------------------------------------
Еще непонятно что с подковами делать. Просто между собой стянуть или как то проклеить.
|
|
| | Чт, 26.06.2014, 09:50 | Сообщение # 319
|
Яр Пользователи Активность: 202

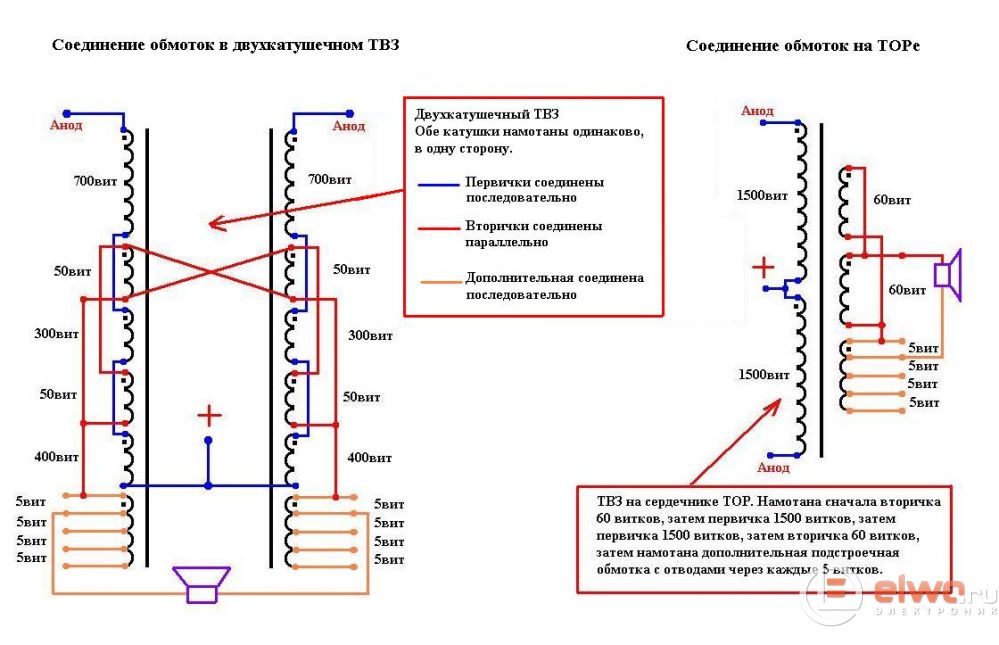

| Вот наглядная картинка
|
|
| | Чт, 26.06.2014, 16:12 | Сообщение # 320
|
Яр Пользователи Активность: 202

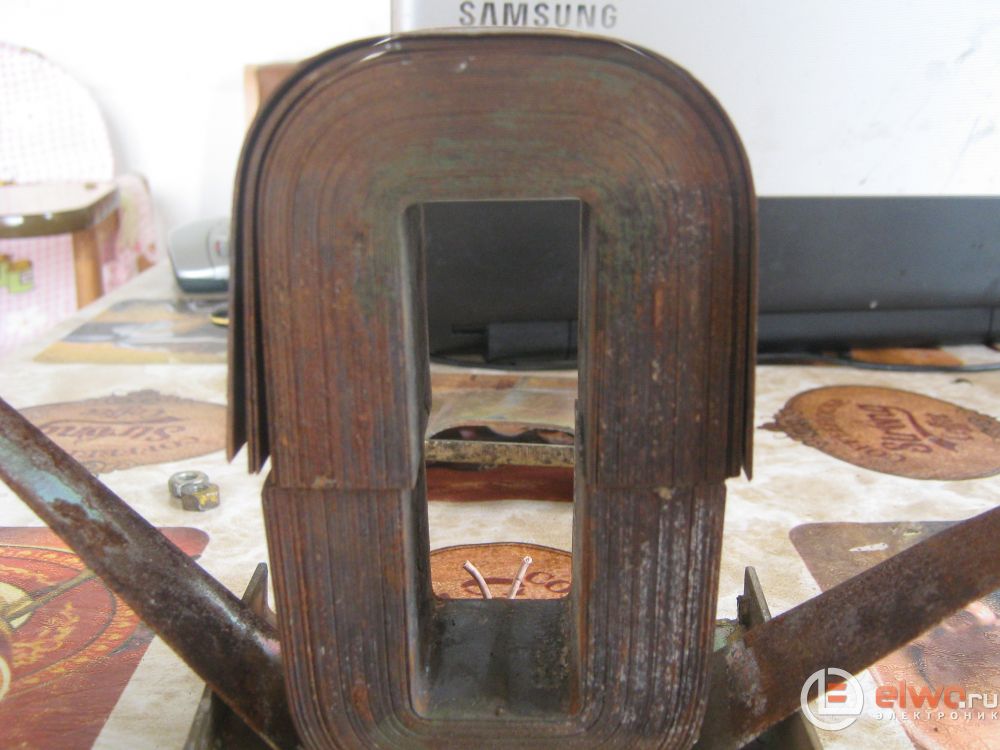

| Проблемка со вторым ТС нарисовалась, что делать с пластинами.
|
|
