О лампах в УНЧ
|
|
| | Чт, 26.06.2014, 16:36 | Сообщение # 321
|
grant Пользователи Активность: 304

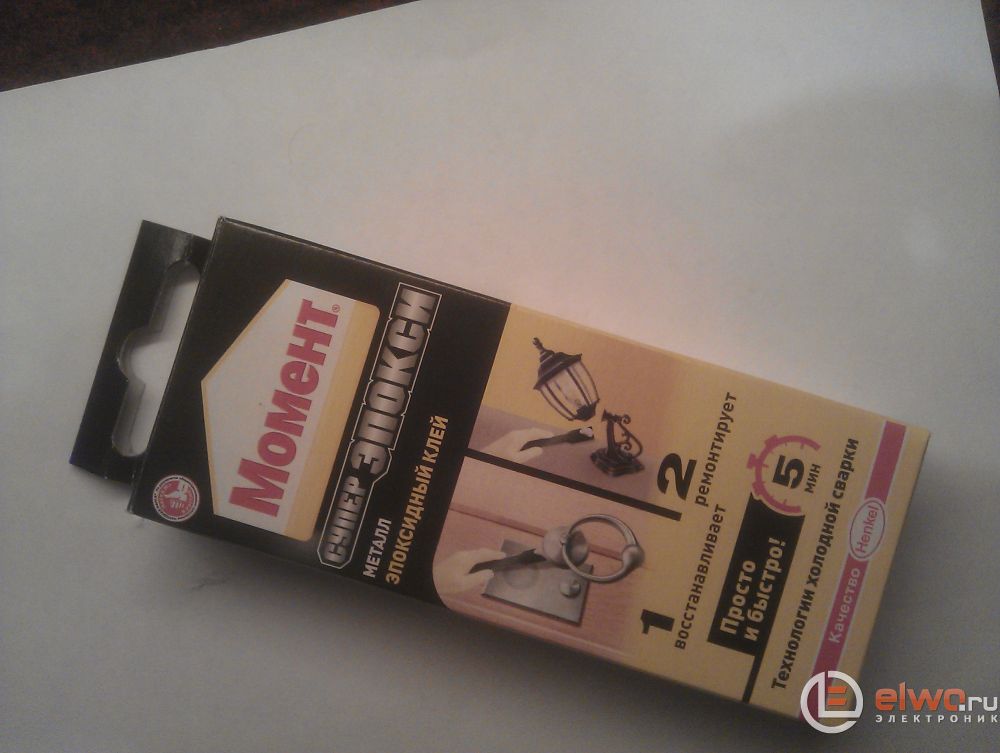

| Прошу извенить за то, что вмешиваюсь в разговор, но я в такой ситуации клеил вот этим. Намазал и в тиски.
поправил grant - Чт, 26.06.2014, 16:40 |
|
| | Чт, 26.06.2014, 18:37 | Сообщение # 322
|
Gamzan Друзья Активность: 1327
| Цитата Яр (  ) Уточни
Да я в смысле про шляпу...
Цитата Яр ( ) что делать с пластинами
Насколько я знаю, пластины склеивают каким-то лаком. Ну а если grant вышел из положения с помощью клея, не вижу смысла изобретать велосипед...
|
|
| | Чт, 26.06.2014, 19:02 | Сообщение # 323
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Да я в смысле про шляпу.
Понял , все таки у тебя устройства выпускаются быстрее чем я думаю.
grant
Я тут подумал, может пока не трогать, а когда катушки намотаю (предположительно завтра, послезавтра) то при сборке все промазать и скрутить.
Еще интересует момент, там между подковами был порошок, может че нить подобное продается в магазинах для этих целей. Не хочется индуктивностью жертвовать в первом моем ТВЗ.
|
|
| | Чт, 26.06.2014, 19:25 | Сообщение # 324
|
grant Пользователи Активность: 304
| Яр, Я думаю, что подковы проще вставлять в каркасы уже со скреплёнными пластинами. А склеивал подковы в каркасе эпоксидной смолой смешанной с ферритовым порошком до густоты сметаны. Порошок пилил на наждаке. По-моему на заводах применяют именно это. Но скажу честно всё о чём я говорю, делал только на силовых трансах. Ни одного выходного пока не собрал.
поправил grant - Чт, 26.06.2014, 19:25 |
|
| | Чт, 26.06.2014, 19:33 | Сообщение # 325
|
Яр Пользователи Активность: 202
| Цитата grant ( ) А склеивал подковы в каркасе эпоксидной смолой смешанной с ферритовым порошком до густоты сметаны.
Это напильником спилить ферритовый стержень от радиоприемника и порошок смешать с эпоксидной смолой или клеем ?
Цитата grant ( ) делал только на силовых трансах
Дык если силовой нормально получился (в смысле тока х/х, не гудит не греется), то для ТВЗ тоже будет пригоден. Мотают же ТВЗ и на ТС-270.Добавлено (26.06.2014, 19:33)
---------------------------------------------
В общем пока не попробуешь не узнаешь
|
|
| | Чт, 26.06.2014, 19:35 | Сообщение # 326
|
Gamzan Друзья Активность: 1327
| Между подковами ничего быть не должно. Их, наоборот, полируют для лучшего прилегания. Если между ними попадает что-нибудь, то это вызывает гудение и своего рода паразитный немагнитный зазор. Причем, неконтролируемый и непостоянный во времени.
поправил Gamzan - Чт, 26.06.2014, 19:38 |
|
| | Чт, 26.06.2014, 19:54 | Сообщение # 327
|
grant Пользователи Активность: 304
| Не буду спорить слишком мало опыта, но у тех двух ТП20-14 которые я перематывал подковы были склеяны составом очень похожим именно на тот о котором я говорил. Во всяком случае для того чтобы извлечь их из каркаса приходилось их разбивать. На стыках подков и внутри каркасов всегда были остатки клея. Очень важно точно состыковать подковы именно так как они были - не перепутать стороны, но они обычно помечаны. И важно усилие с которым их потом стягиваешь. У меня не гудит ни один. Но повторюсь - ни одного выходного я не сделал.
|
|
| | Чт, 26.06.2014, 21:19 | Сообщение # 328
|
Gamzan Друзья Активность: 1327
| Я имел в виду порошок. Не должно быть порошка. Клеем (лаком) фиксируется положение половинок относительно друг друга. Чтобы не было ненужной вибрации. А площадь прилегания должна быть максимальной.
поправил Gamzan - Чт, 26.06.2014, 21:20 |
|
| | Пт, 27.06.2014, 17:22 | Сообщение # 329
|
grant Пользователи Активность: 304
| Возможно дело в мощности и то, что подходит для 20 ватт не есть хорошо для 160. Кстати, у меня тоже есть ТС-160-3 и временами начинается зуд и жжение попробовать приспособить его в качестве силового для небольшого ламповика. Думаю, что на 3 - 4 ватта его бы хватило. Может быть кто-то подскажет хорошую схему, может быть даже двухтакт в которой подошёл бы силовик сделанный из ТС-160 и выходные купленные скажем на "Исток-2"?
|
|
| | Пт, 27.06.2014, 17:39 | Сообщение # 330
|
Яр Пользователи Активность: 202
| Цитата grant ( ) выходные купленные скажем на "Исток-2"?
Сегодня только получил квартет 6п41с от Истока-2, подбор 15,2 мА, 15,4 мА, 15,9 мА, 16,2 мА, с четырьмя панельками. Стоимость с пересылкой обошлось в 1250 руб.
Цитата grant ( ) силовик сделанный из ТС-160
У ТС 160-3, напруги слишком маленикие, а у ТС 160 одна обмотка 130 В ток 0,6 А, с удвоением как раз на 1 канал, еще обмотка 74 В для смещения.
Читаю, читаю как совместить. То же пришел к выводу, что не желательно использовать ферромагнитную смесь. Надо шлифовать торцы и садить на какой нибудь жидкий клей для уменьшения зазора. А дальше начинается интересное, некоторые пишут что нельзя шлифовать - размазанные пластины будут замыкать между собой, якобы на заводах после шлифовки торцы опускают в соляную кислоту. Другие пишут, что для совмещения торцов капают клей и подключают к источнику пост напряжения. Получается магнит и торцы намертво прилипают в соответствии с магнитным потоком.
В общем чем дальше в лес, тем больше дров
|
|
