О лампах в УНЧ
|
|
| | Пн, 23.06.2014, 07:04 | Сообщение # 301
|
rv3dun Друзья Активность: 403
| Цитата Gamzan (  ) Всё, наигрался...
Отлично, поздравляю!
|
|
| | Пн, 23.06.2014, 09:25 | Сообщение # 302
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Закончил я возиться с РР 6Н9С-6Ф6С.
Поздравляю, в итоге пришел к стандартной схеме  Добавлено (23.06.2014, 09:25)
---------------------------------------------
А на такой большой лампе 6Ф6с бель мощности не выжать что ли ?
|
|
| | Пн, 23.06.2014, 09:58 | Сообщение # 303
|
MAESTRO ^ Активность: 5564
| Результат почти идеальный!  Кто бы мог подумать, что ультралиния даст больше искажений чем обычный пентод. То-то обычно каскады в пентодный режим ставлю - вот и наглядное подтверждение. Зато АЧХ почти эталонная.
|
|
| | Пн, 23.06.2014, 17:51 | Сообщение # 304
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) в итоге пришел к стандартной схеме
В том-то и дело, интересно было выпендриться изящной схемотехникой, ан нет - не судьба... Лишнее подтверждение тому, что всё лучшее придумано давным-давно.
Цитата Яр ( ) А на такой большой лампе 6Ф6с бель мощности не выжать что ли ?
У 6Ф6 на аноде можно рассеять всего 11Вт, в однотакте из нее больше 2Вт вряд ли выжмешь. Можно было бы уменьшить глубину ООС, мощи при этом добавилось бы, ватт до 8-10. Но искажения сильно возросли бы, да и выходники у меня, мягко говоря, не совсем для этой лампы. Да еще и в пентод я ее засадил. Мощность не была целью, упор я делал на качество.
Цитата MAESTRO ( ) Кто бы мог подумать, что ультралиния даст больше искажений
Сам в шоке... Настраивал в пентоде, думал, само собой, в УЛ еще лучше будет. Ну, ничего, оно и так неплохо, тем более, что слушаю я все равно пентод. Были в выходниках отводы для УЛ включения, что ж, откусывать их, что ли?
|
|
| | Пн, 23.06.2014, 19:26 | Сообщение # 305
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Лишнее подтверждение тому, что всё лучшее придумано давным-давно.
Все равно, поздравляю. Это хороший опыт.
Цитата Gamzan ( ) Сам в шоке... Настраивал в пентоде, думал, само собой, в УЛ еще лучше будет.
Действительно, есть над чем задуматься. Но как пишут, для каждой лампы даже в пределах одной линейки свое процентное соотношение подбирается. То есть при намотке ТВЗ делают несколько отводов с разницей 5%. Хотя хлопотно это.
|
|
| | Пн, 23.06.2014, 20:00 | Сообщение # 306
|
rv3dun Друзья Активность: 403
| Цитата Gamzan ( ) Настраивал в пентоде
хотелось бы попробовать, но боюсь мои выходники заточенные под триод не прокатят
|
|
| | Пн, 23.06.2014, 20:03 | Сообщение # 307
|
Gamzan Друзья Активность: 1327
| Цитата rv3dun ( ) мои выходники заточенные под триод не прокатят
А ты в следующем усе под пентод затачивай
|
|
| | Пн, 23.06.2014, 20:11 | Сообщение # 308
|
rv3dun Друзья Активность: 403
| Цитата Яр ( ) ТВЗ делают несколько отводов с разницей 5%.
Добавлено (23.06.2014, 20:11)
---------------------------------------------
Цитата Gamzan ( ) А ты в следующем усе под пентод затачивай
пошел покупать напильник
поправил rv3dun - Пн, 23.06.2014, 20:11 |
|
| | Ср, 25.06.2014, 00:07 | Сообщение # 309
|
Gamzan Друзья Активность: 1327

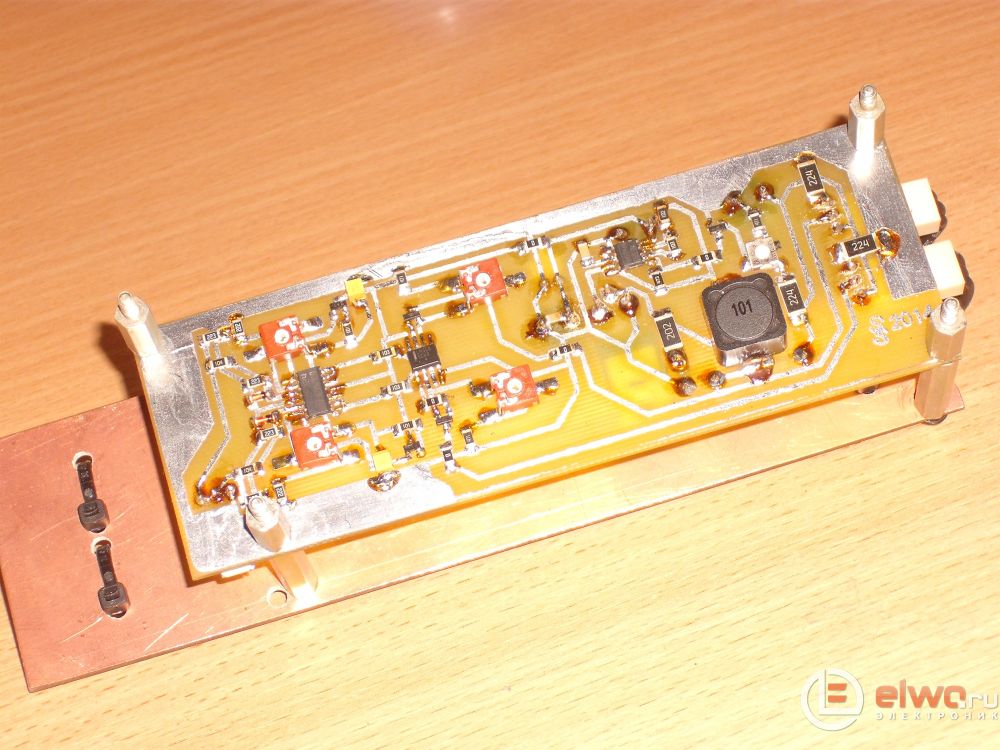

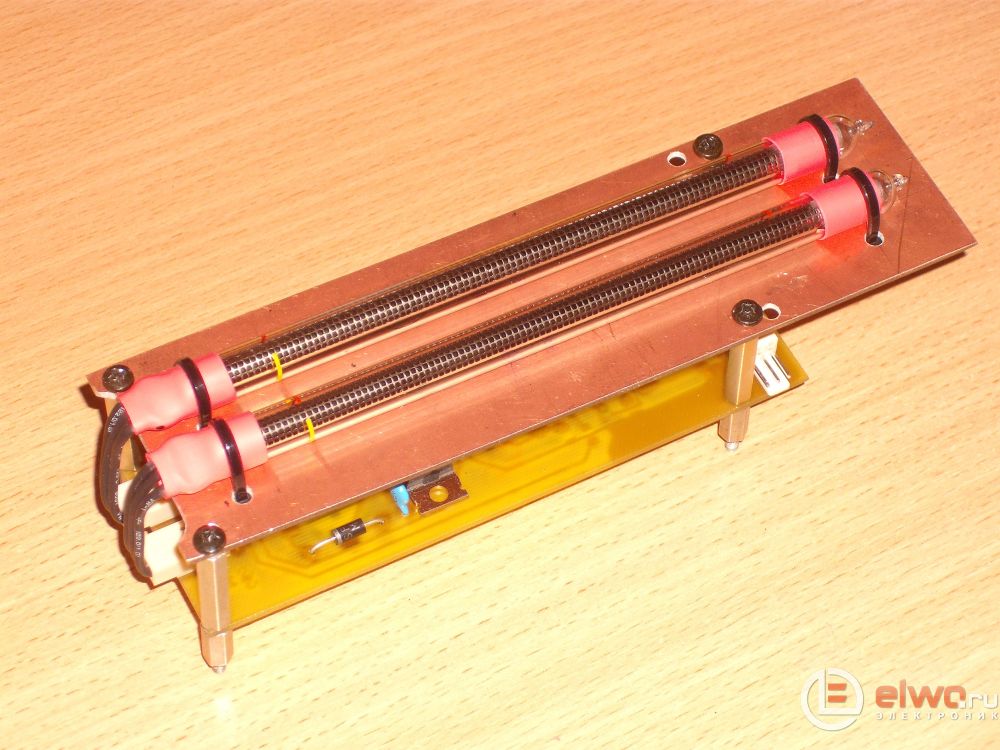

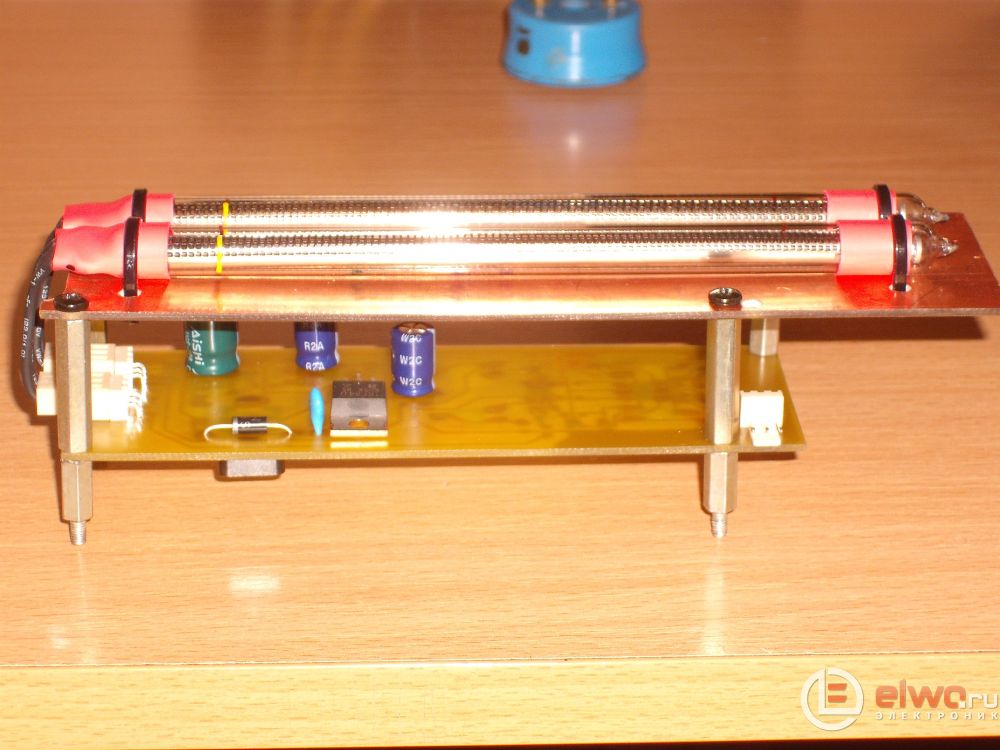

| Вот, собрал индикатор. Однако, работает!
И маленькое видео:
|
|
| | Ср, 25.06.2014, 04:35 | Сообщение # 310
|
kostyl Пользователи Активность: 171
| Gamzan, здравствуите , схемку можно индикатора
|
|
