Ламповый усилитель для наушников
|
|
| | Ср, 27.03.2013, 13:21 | Сообщение # 41
|
Sergey_67 Пользователи Активность: 7
| Здравствуйте.Добрался до компа, поработаем!
Выкладываю печатки Лаконика на лампах 6н23п+ плата блока питания, в которой вместо КТ898 (используется в комутаторах ВАЗ 2109, отдельно не смог найти) использовал составной на КТ 872+ КТ940+ стабилитрон Д680. после Эл.Дросселя получилось 180 вольт.
Насчет монтажа--Усилитель задарил другу, сфотографировать уже не смогу, скажу одно--делал как у оригинала(сигнальные с платы на плату--косой, накальные--свитые).
Сын говорит что Фон есть еле уловимый на полной громкости и то только в правом канале. Лично я его не слышу на громкости в 10-11 часов. Наушники подключал как во второй схеме-- через резюк 120 ом.

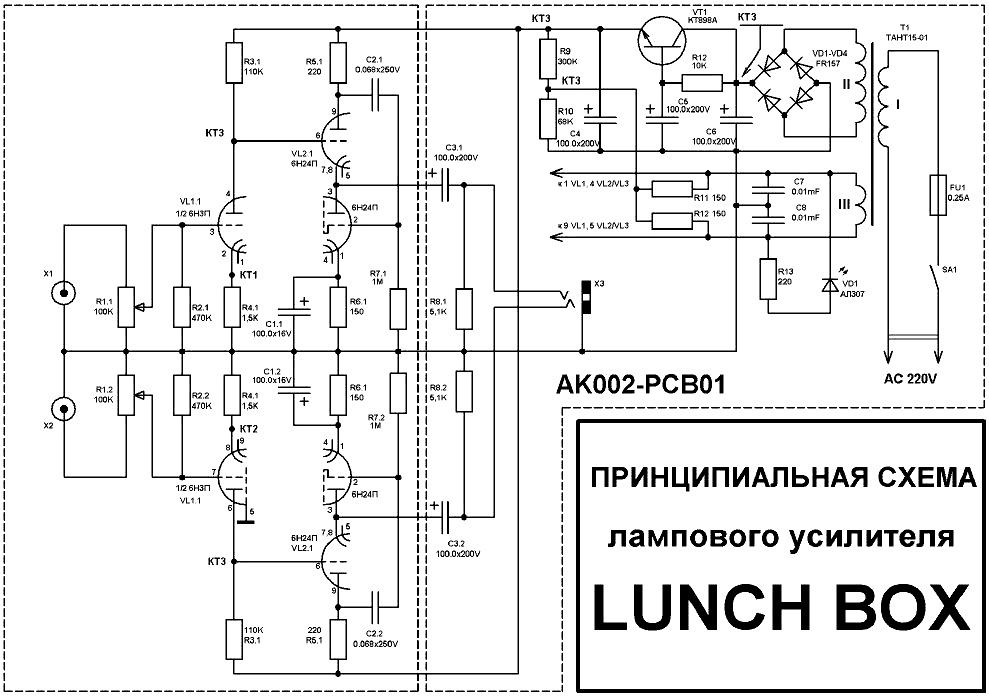

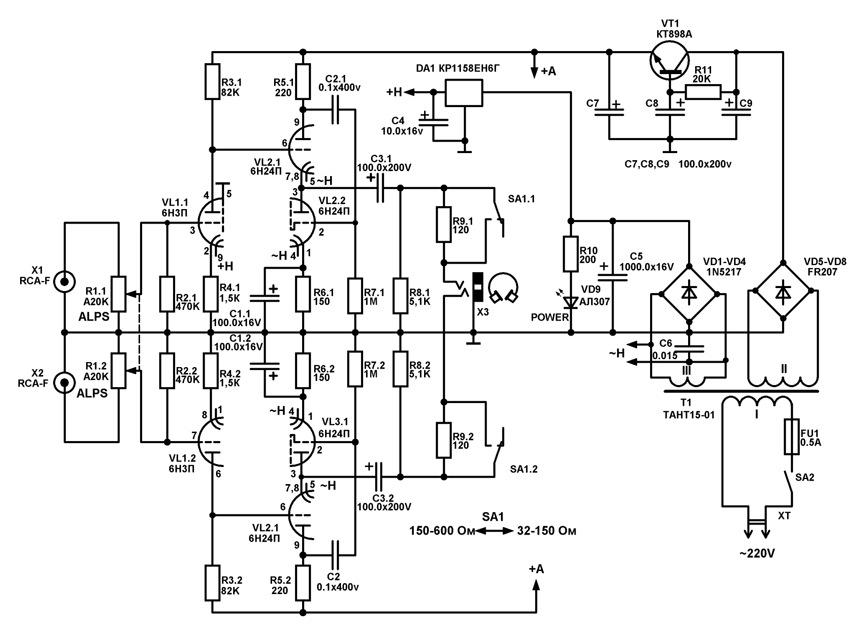

Чуть не забыл: две схемы-из каждой можно что-то взять для себя и сваять свое.
поправил Sergey_67 - Ср, 27.03.2013, 13:35 |
|
| | Ср, 27.03.2013, 14:30 | Сообщение # 42
|
Sergey_67 Пользователи Активность: 7

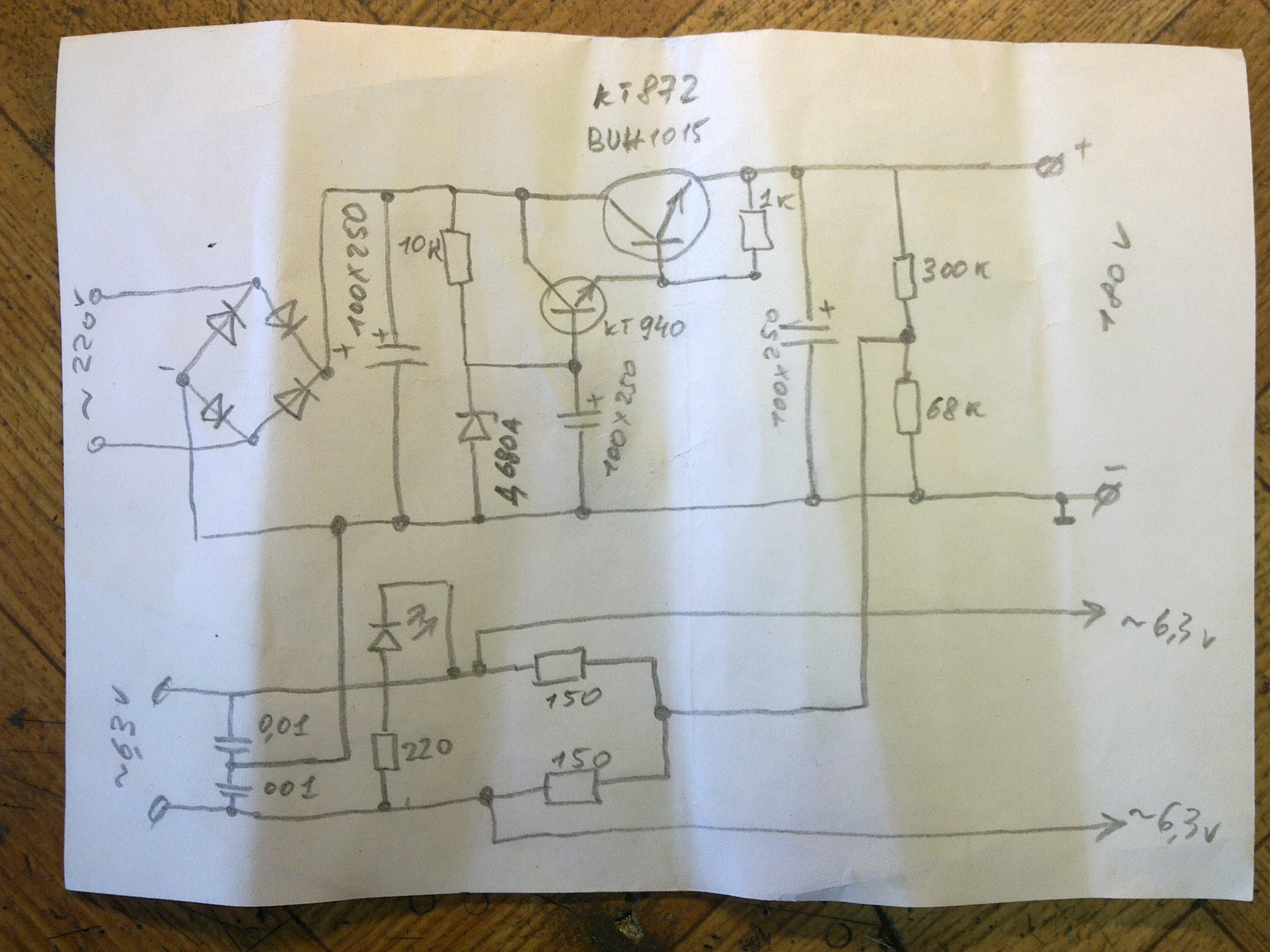

| Дорисовал БП, теперь более понятно
|
|
| | Ср, 27.03.2013, 15:33 | Сообщение # 43
|
grant Пользователи Активность: 304
| Ещё один вопрос. Транзистор фильтра. Я тоже не смог найти КТ898. В описании схемы в журнале "Радиохобби" говорилось, что в фильтр вместо 898 устанавливали КТД8252. Его я тоже не нашёл, поставил аналог BU941ZP. Хотя прямой аналог 898 - BU931. Подскажите на чём остановиться. Оставить так как есть или продолжить искать 931?
|
|
| | Ср, 27.03.2013, 16:07 | Сообщение # 44
|
Sergey_67 Пользователи Активность: 7
| Насколько помню 931 и 941 по параметрам одинаковы, разница в корпусе, у 41-го изолированный, у 31-го нет (монтаж через изолированную прокладку) их я тоже не нашел, поэтому поставил что было под рукой 872 и 940---дешево и сердито.
|
|
| | Ср, 27.03.2013, 16:48 | Сообщение # 45
|
grant Пользователи Активность: 304
| Понял, спасибо.
|
|
| | Ср, 27.03.2013, 20:15 | Сообщение # 46
|
-igRoman- Друзья Активность: 1198
| Sergey_67, я больше уверен, что автор ставил тоже что у него было в наличии. Правильно что не заморачивался, BU941ZP - 350вольт, 30ампер в пике, на таких транзисторах можно сварочный инвертор делать, силовую часть.
Sergey_67, случаем не мерил сколько потребляет усилитель по высокой стороне, у меня ток около 35-40ма, для таких схем для наушников и 940 транзистора с головой хватило бы, и без радиатора
А на КТ898 смело можно и двухтактник на 45 лампах питать
|
|
| | Чт, 28.03.2013, 15:00 | Сообщение # 47
|
Sergey_67 Пользователи Активность: 7
| Трансформатор. Мотал анодную обмотку проводом 0.2 мм, а это по формулам ток порядка 100 ма, так что запас агромадный, транзисторы практически не греются. Добавлено (28.03.2013, 15:00)
---------------------------------------------
Всем привет!
На счет трансформатора, кому интересно ,есть Московский сайт ictok2.com, во вкладке трансформаторы есть тот самый torAN-15,где анодная обмотка 170 вольт-50ма+ накал 6,3в-1А и просят за него 360 руб. Лично мне поще самому намотать(постареешь ждать пока по почте дойдет, а руки то чешутся)Тем более в заводском исполнении, недавно разматывал один экземпляр--как-же безобразно намотано, поэтому своими ручками -- не спеша, как себе....,за пару вечеров....! Вообще ш трансы не люблю- каркас, межслойная изоляция....,а вот торы....,да и по габаритам намного меньше и дури в них при сопоставимых размерах.
Ууфф! Нафлудил!
|
|
| | Пт, 29.03.2013, 20:22 | Сообщение # 48
|
grant Пользователи Активность: 304

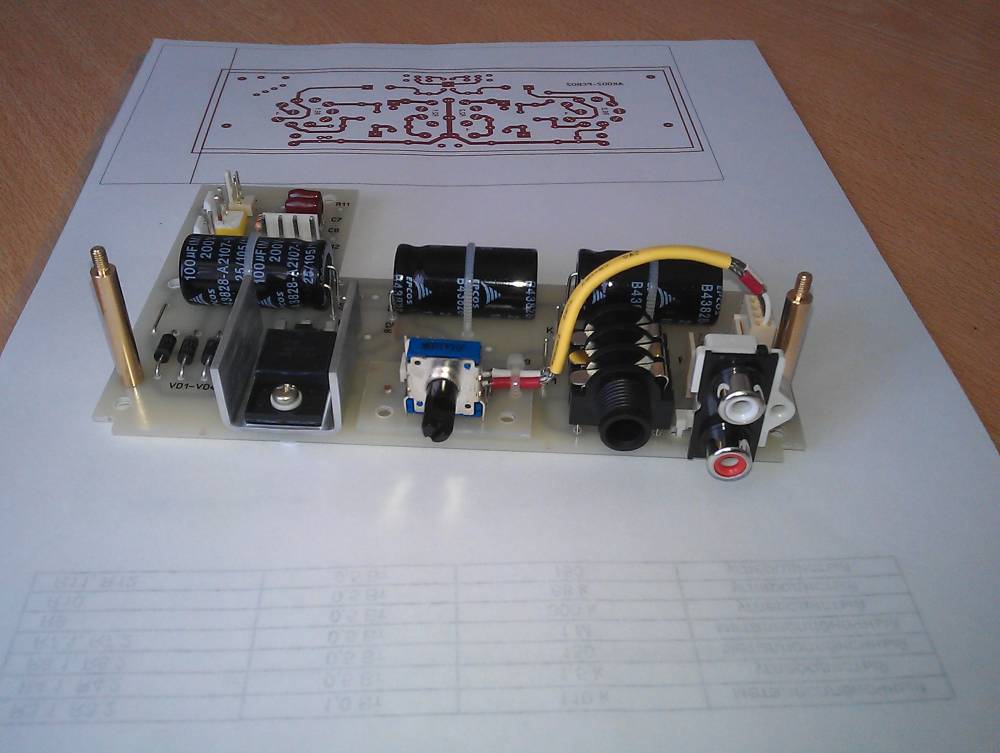

| Вот решился вынести на суд общественности, так сказать, нижнюю и верхнюю платы.
Обе без резисторов. Не могу подобрать полный комплект - один тип, один производитель. Не знаю, или бросить заморачиваться и поставить то, что есть или придумать повод и мотнуться в Москву.
По поводу плат прошу строго не судить. Конструкцию на лампах делаю практически первый раз в жизни, всех тонкостей не знаю.
поправил grant - Пт, 29.03.2013, 21:02 |
|
| | Пт, 29.03.2013, 20:23 | Сообщение # 49
|
grant Пользователи Активность: 304

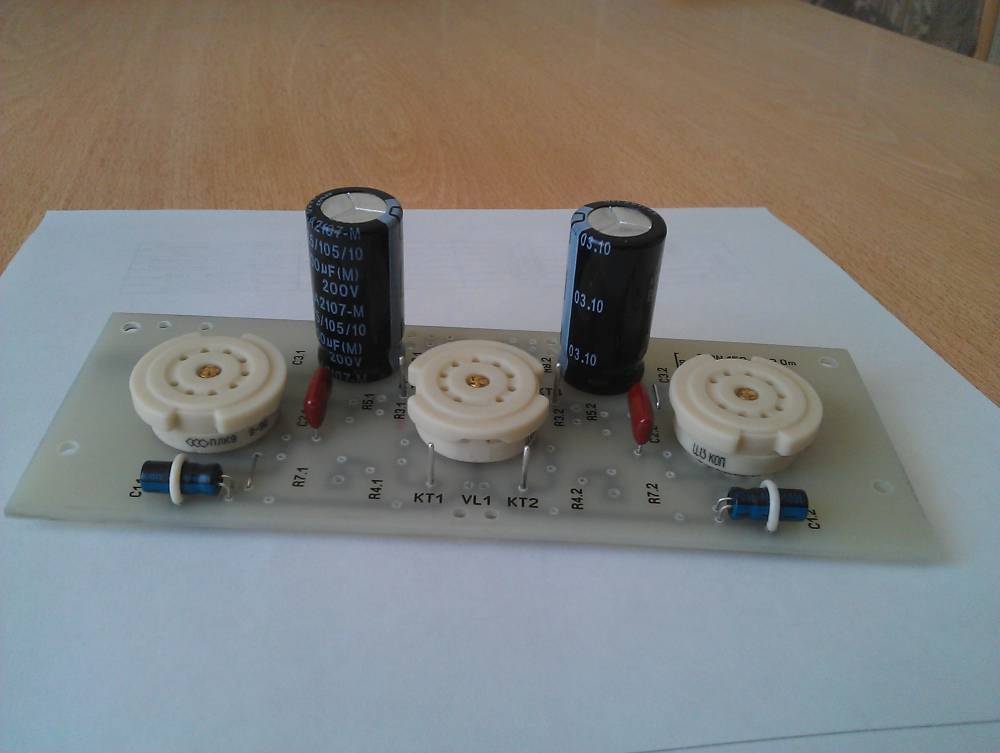

| Прошу прощения, почему-то прицепились две одинаковые фотки. Вот нижняя.
поправил grant - Пт, 29.03.2013, 21:02 |
|
| | Сб, 30.03.2013, 02:03 | Сообщение # 50
|
Sergey_67 Пользователи Активность: 7
| Красиво, акуратно сделано, только вот входные гнезда спереди...., по мне неудобно, лучше их на заднюю часть, чтобы спереди только громкость и наушники. С другой стороны, чем ближе вход к регулятору громкости, тем меньше помех.
Но! С конструктором не спорят!
|
|
