Ламповый усилитель для наушников
| |
| | Ср, 16.07.2014, 20:43 | Сообщение # 241
|
-igRoman- Друзья Активность: 1198
| Цитата grant (  ) Ну всё, закончил ёще один усилитель.
Лови петрушку, все смотрится просто зачетно

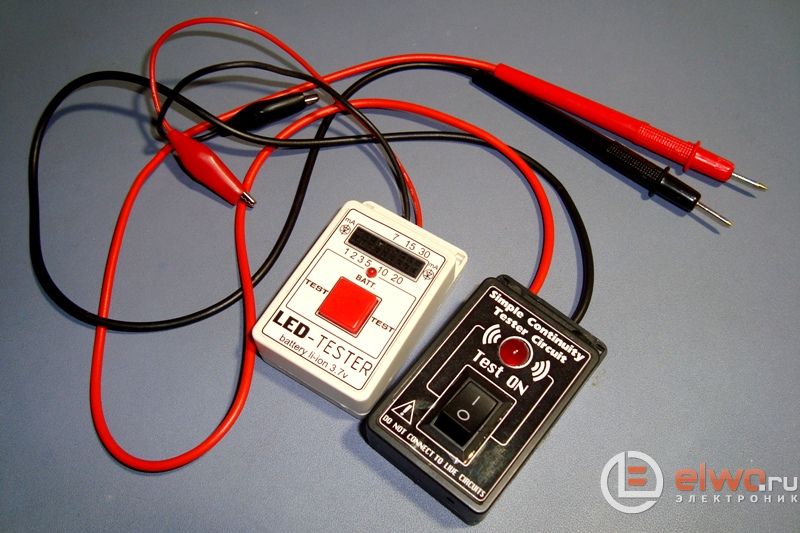

А у нас сейчас уменьшился человеко - поток, вот и занимаемся чем попало. Приборы помощники (надписи по старинке, на лазернике)
|
|
| | Ср, 16.07.2014, 20:47 | Сообщение # 242
|
MAESTRO ^ Активность: 5564
| Хорошо смотрится, прям как наклейки на китайских мультиметрах.
Делаю в своём случае так - нарисовал в фотошопе и распечатал на матовой бумаге.
|
|
| | Ср, 16.07.2014, 20:51 | Сообщение # 243
|
grant Пользователи Активность: 304
| -igRoman-, Просто отлично. Опиши технологию. Я подумал, что у светлого прибора - шелкуха, а у чёрного металлография. Поделись премудростями. Может по одной дороге идём. Я после того как подобрал бумагу и купил дешёвый китайский ламинатор забыл фоторезист как страшный сон.
|
|
| | Ср, 16.07.2014, 21:30 | Сообщение # 244
|
-igRoman- Друзья Активность: 1198
| Цитата grant ( ) Опиши технологию
это только подойдет именно для таких вещей ( я еще таким способом делал морду на самодельной паяльной станции - вот там вид получился шикарным)
Трудность это создать эскиз, линейка миллиметровая и прога CorelDRAW, это если надпись подгонять под коробок
Печатаю на фотобумаге (она немного толще) и сверху клею прозрачный скотч, хорошо растираю и появляется эффект глянца.
а клею на двух сторонний (есть такой тонкий) толщина как у обычного но двухсторонний
дешево и просто, а стремится всегда нужно вот так вот
поправил -igRoman- - Ср, 16.07.2014, 21:45 |
|
| | Чт, 17.07.2014, 07:45 | Сообщение # 245
|
grant Пользователи Активность: 304
| -igRoman-, Программой CorelDRAW я тоже пользуюсь. Вот и последние панели сделаны в ней. Сначала думал заказывать их в специализированных фирмах, а там файлы принимают только в этой программе. Пользуюсь и программой PowerPoint. Она по проще, но для нашего дела вполне сгодится. Ещё есть очень симпатичная программка frontplat1_0. Вроде Sprint только заточена именно под лицевые панели. Любые шкалы, особенно круговые, проще всего делать в ней. И в библиотеке много специальных символов, очень полезных.
А панели на бумаге я делал так. Готовую панель закладывал в плёнку для ламинирования вместе с ещё одним листом бумаги. И в ламинатор. Потом вырезаешь панель, листы распадаются, не нужно клеить скотч и качество глянца лучше.
Какой двухсторонний скотч используешь? Что-то я о тонком ничего не знаю. Я клею на автомобильный 3М, держит идеально, но он толщиной примерно 0,8 мм.
поправил grant - Чт, 17.07.2014, 07:46 |
|
| | Чт, 17.07.2014, 20:54 | Сообщение # 246
|
-igRoman- Друзья Активность: 1198

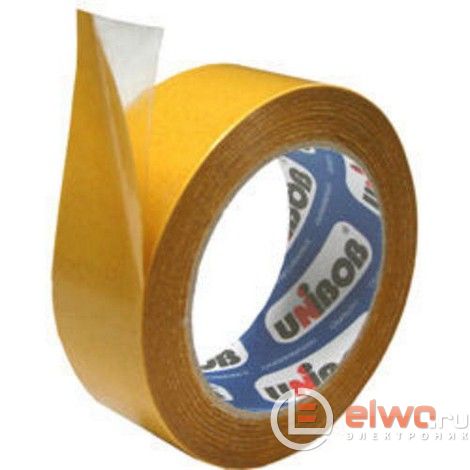

| Цитата grant ( ) Какой двухсторонний скотч используешь?
В строительном магазине спроси
выглядит так, и жуть какой липкий
|
|
| | Чт, 17.07.2014, 21:40 | Сообщение # 247
|
grant Пользователи Активность: 304
| -igRoman-, Понял, спасибо.
|
|
| | Сб, 19.07.2014, 10:03 | Сообщение # 248
|
grant Пользователи Активность: 304

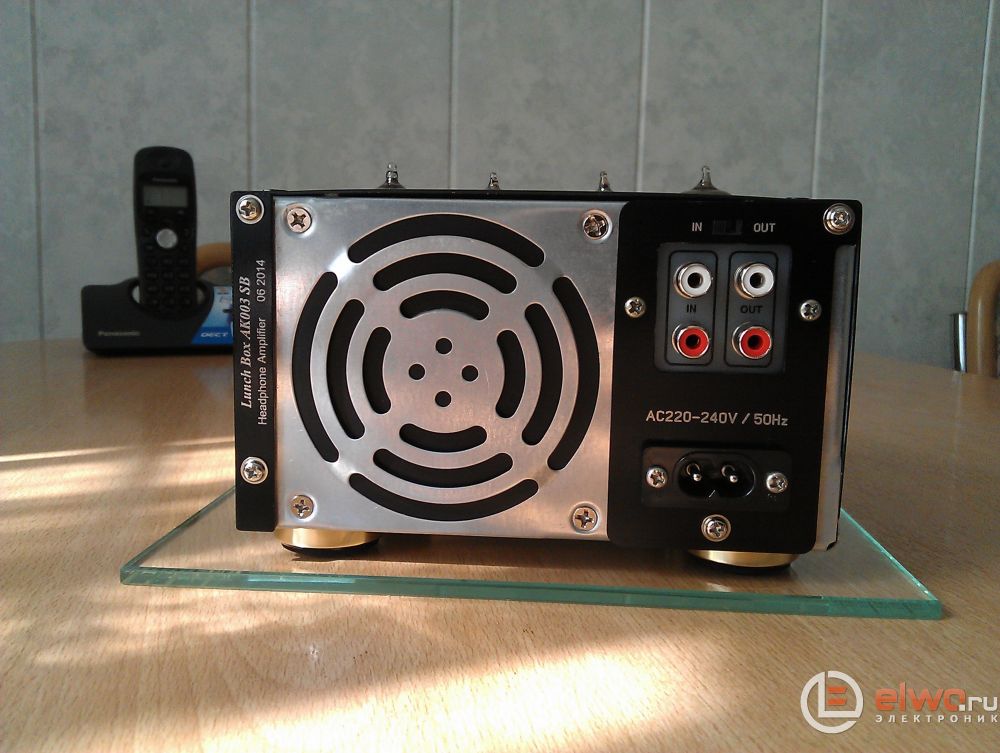

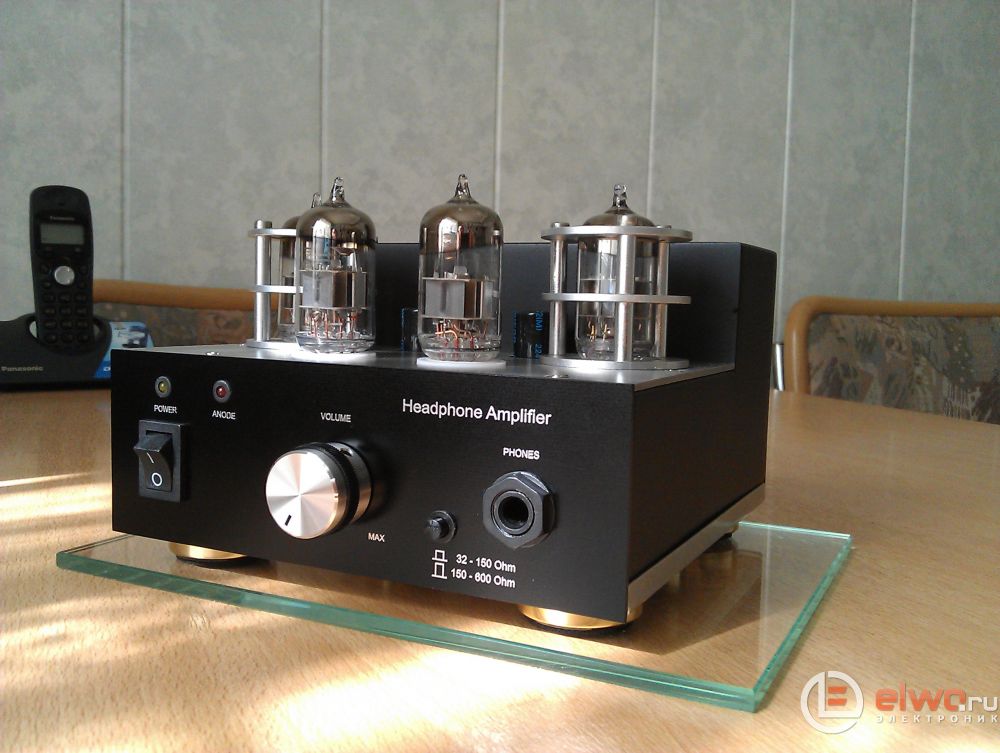

| Решил показать более чёткие фото своего усилителя.
Накладки из текстолита на задней стенки, пожалуй, лишние, но точно вырезать вручную отверстия под входные гнёзда и, особенно, под переключатель не получилось и пришлось заняться украшательством.
Объективно оценить качество звука не смог. Скачал три программы, в том числе и "Аудиотестер", но самому мне в них не разобраться, по жизни я в обще-то далёк от радиотехники и посоветоваться не с кем.
На слух звук чистый и приятный, правда, при отсутствии сигнала на полной громкости слегка слышен фон переменки. Но я склонен отнести это на качество наушников. В журнальной статье откуда я брал схемы написано, что в хороших Байерах этот фон будет слышен. Чисто субъективно, звук моего первого усилителя мне нравился больше, может потому, что я в первый раз слышал ламповый звук и впечатлился. Сравнивал звучание обоих от разных источников. От CD и кассетной деки практически одинаково, второй вроде даже приятней. Но со звуковой карты компа первый звучит однозначно лучше, звук мощный, напористый. И если бы сейчас выбирал схему для повторения, выбрал бы только эту. Только выходные лампы поставить 6н23п.

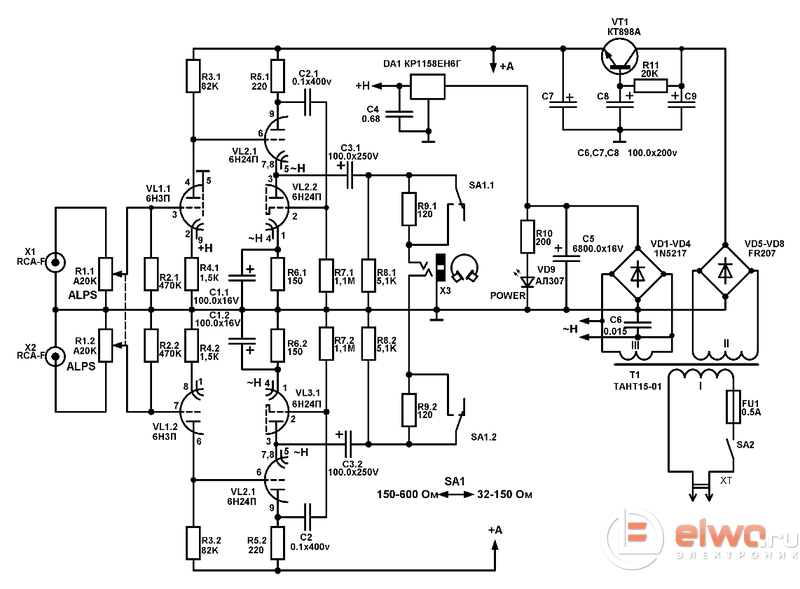

Схема второго мне понравилась тем, что она с автосмещением. Установил на аноде первых ламп 184 вольта и на сетках вторых автоматом стало 92.
Пробовал подбирать катодные и анодные резисторы, но получалось, что лучше всего ставить именно то, что в схеме и в характеристике ламп.
|
|
| | Сб, 19.07.2014, 10:37 | Сообщение # 249
|
MAESTRO ^ Активность: 5564
| grant, на стекле смотрится отлично! И защита ламп красивая - в одном проекте тоже хотел такую сделать, но не нашёл где взять. Надо будет позже разместить всё это в разделе УНЧ.
Фона быть не должно вообще. Скорее всего проблема не в наушниках, а самом унч. Вытащи в момент работы вилку из сети и послушай как он будет работать несколько секунд по инерции электролитов. Спорим, что фон исчезнет.
|
|
| | Ср, 30.07.2014, 21:58 | Сообщение # 250
|
grant Пользователи Активность: 304
| MAESTRO, Сразу проверить отсутствие фона по этой методе не получилось. Я поставил реле на включение анодного и это мешает. Картина следующая. После выключения вилки фон вроде начинает уменьшаться, но тут срабатывает реле и наступает полная тишина. Подключаю вилку, проходит около минуты полной тишины, громкий щелчёк реле и сразу сильный фон который быстро начинает снижаться и через несколько секунд становится хоть и тихим, но слышным. Попробую потом разобрать, подключить анодное без реле и повторить эксперемент.
На кожухи для ламп попал случайно. Искал переменные резисторы ALPS по дешевле. Нашёл на "ebay" продавец hanshare-electronics (5700) в Гонконге. Кожухи обошлись мне около 300 руб за шт и бесплатная доставка. Но цена может быть намного ниже, если покупать не два, а скажем десяток.
Посмотрел их каталог, глаза разбегаются - столько там всего. Лампы, гнёзда, кабель, конденсаторы, резисторы. Ну всё бы купил.Добавлено (30.07.2014, 21:58)
---------------------------------------------
MAESTRO, Сегодня проверил наличие фона после отключения напряжения питания. Фон пропадает сразу. Получается, что где-то идёт наводка переменки. Думаю, что на входных гнёздах. Вот как это лечить? От корпуса гнёзда изолированы, провода до переменного резистора экранированные. Что и где искать?
|
|
