 Вт, 01.06.2010, 12:48 | Сообщение # 41

-igRoman-

Друзья

 Активность: 1198

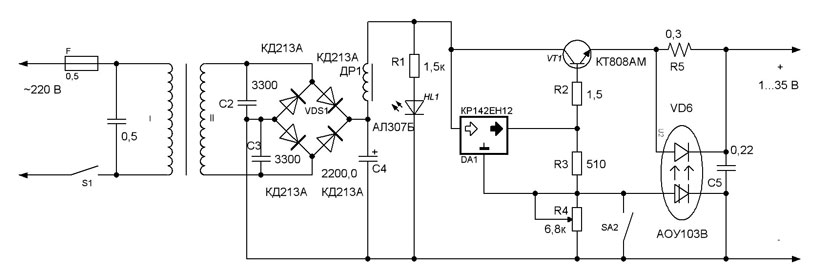

Не изобретай велосипед, все и так давно придумали, тебе наверно нужно
что то типа
ток срабатывания, - точно так падения на резисторе Р5
Только оптрон криво нарисовали, нужно наоборот :)
Прикрепления: 1658931.jpg (31.6 Kb)
 Вт, 01.06.2010, 12:51 | Сообщение # 42

MAESTRO

^

 Активность: 5564

Ну, тут ещё АУО какой-то, не каждый потянет. И не всем доступно, но если ты собирал и оно работало...
 Вт, 01.06.2010, 13:01 | Сообщение # 43

-igRoman-

Друзья

 Активность: 1198

MAESTRO, тихо тихо, а то засмеют, в этом же и вся простота, применять детали с гальванической развязкой, а ты АУО какойто, ---- ладно шучу :)
Не схему я эту не делал, быстренько загуглил, как говорят читай все до конца,
"Дано: ток срабатывания
Напряжения отпирания транзисторов.
---------------------------------
Найти: обвязку. "
Вот быстро глянул не плохая идея :))))
Последнее время работаю только с импульсными блоками, там с зашитой и стабилизацией тока по интересней будет, чуть позже подкину простенькую схемку импульсного бп, рабочую, не капризную, как раз пойдет новичкам осваивать И.Б.П, и главное отличный полигон для опытов.
 Вт, 01.06.2010, 13:06 | Сообщение # 44

MAESTRO

^

 Активность: 5564

Да я эти оптроны выдирал ещё из станков на заводе когда практику проходил:

Но стараюсь поставить себя на место неопытного радиолюбителя и обьяснять чем попроще.

А импульсники это конечно вещь, это будущее...

 Вт, 01.06.2010, 13:13 | Сообщение # 45

VenoM

Пользователи

 Активность: 11

MAESTRO,
"Масса" - это что означает на сленге?
Quote
Значение расчётное его грубо говоря на 0.1 Ом - 2А.

ну вот хочется самому посчитать и всё. Может, литературку посоветуете какую?

Quote
Вся эта конструкция такая усложнённая, делай проще, как тут http://elwo.ru/publ....-1-0-63

Где ж она-то усложнённая?
В этой схеме реализована именно токоограничительная защита, что понятно, т.к. стоит не ЛМ317. У ЛМ317/337 такая защита встроена и микра полюбому не выгорает.
Так что остановлюсь на своей схеме. Она мне нравится, да и собрано уже всё...
Вот защиту осталось добавить:)

Quote
Последнее время работаю только с импульсными блоками, там с зашитой и стабилизацией тока по интересней будет, чуть позже подкину простенькую схемку импульсного бп, рабочую, не капризную, как раз пойдет новичкам осваивать И.Б.П, и главное отличный полигон для опытов.

ИИП мне понадобится немного позднее:) Хорошо, кстати, что напомнили.
Это делаю лабораторный БП, так что ИИП не проканает.

С оптроном схема вещ. Но все те же вопросы... Ток срабатывания, например. И подбор транзистора с маленьки напряжением отпирания.
Кстати, на плечо (-) БП схема такая же будет?

поправил VenoM - Вт, 01.06.2010, 13:15
 Вт, 01.06.2010, 13:26 | Сообщение # 46

MAESTRO

^

 Активность: 5564

Масса имеется в виду корпус, шасси, минус как правило. В схеме, что дал ссылку, защита на одном КТ315 двух резисторах со свтодиодом. Ток считаем по падению напряжения на резисторе, достаточным для открывания транзистора.
Например: Течёт через него ток 2А, чтоб открылся транзистор защиты, напряжение база-эмитер надо 0.6В. Значит сопротивление R=U/I, =0.6/2 =0.3 Ома. Ферштейн?
 Вт, 01.06.2010, 13:30 | Сообщение # 47

VenoM

Пользователи

 Активность: 11

ферштейн, спасибо.
 Вт, 01.06.2010, 13:34 | Сообщение # 48

MAESTRO

^

 Активность: 5564

Сделаешь - пришли фото для коллекции.
 Вт, 01.06.2010, 15:04 | Сообщение # 49

VenoM

Пользователи

 Активность: 11

пришлю, без проблем.
Вопрос: для минусового плеча БП тоже надо такую защиту(по моей схеме). Получается, только транзисторы местами поменять?
 Вт, 01.06.2010, 18:34 | Сообщение # 50

MAESTRO

^

 Активность: 5564

Поменять структуру транзисторов, с нпн на пнп, т.е. проще говоря поменять местами, и развернуть диод и светодиод.
