Блоки питания
|
|
| Вс, 27.01.2013, 16:32 | Сообщение # 271
|
Ксюня Друзья Активность: 453
| Цитата (Щербаков) Вот бы ещё про остальные вопросы узнать... Ето про амперметр? Амперметр на переменный ток можеш ставить куда угодно.В етой схеме разницы нет,показания будут одинаковы.Хотя амперметр на переменный ток одинаково работает как на переменном токе так и на постоянном
|
|
| Вс, 27.01.2013, 21:26 | Сообщение # 272
|
Щербаков Пользователи Активность: 3
| Во, тоже не знал. В инете наоборот, куча сайтов как переделать постоянный на переменный, а наоборот - ничего. --------------------------------------------- Продолжал замеры с ТС-180-2 (связано с предыдущим сообщением) на АКБ "Зубр" 55А, немного недозаряжен, но может кому цифры пригодятся, и кто с радиоэлектроникой "не очень, но лампочку вкручу". Значения как есть, по схеме, к ТС обмотки не добавлял. Получилось: холостой/под нагрузкой с АБ/Ампер - 11,9В/14,4В/0,8 (когда начал подключаться было уже менее 3-х, значит зарядился). К первичной обмотке, для "интересу" подключал (поочереди) лампочки, напряжение упало: 40Вт: 11,04В/14В/0,2А 60Вт: 11,63В/14,2В/0,4А 75Вт: 11,72В/14,2В/0,53А Дальше подключил к двум вторичным обмоткам 3-ю на 6,4В/1,5А, лампочку оставил потому как напряжение без неё подходит к 20В (на холостом напряжение больше чем на клеммах) : 40Вт: 16,2В/13,2В/0,6А 60Вт: 17,3В/13,3В/0,9А 75Вт: 17,8В/13,7В/1,2А. Думаю что если АКБ будет более разряжена, значения напряжения будут меньше, сила тока больше. Но тенденция видна.
поправил Щербаков - Вс, 27.01.2013, 21:33 |
|
| Чт, 07.02.2013, 17:29 | Сообщение # 273
|
at2000 Пользователи Активность: 2

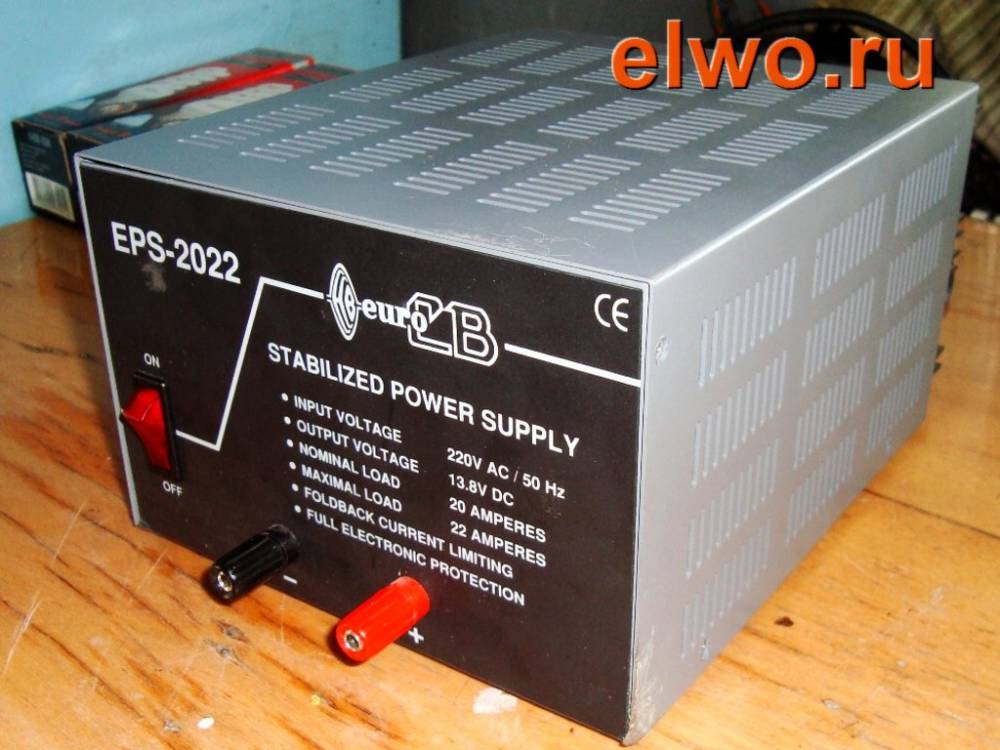

| собираю эту схему: http://elwo.ru/publ/blok_pitanija_12v/1-1-0-284 каким аналогом заменить транзисторы 2n6717 из отечественных? Кто-нибудь собирал этот блок пит? Cильно сложно настраивать?
|
|
| Чт, 07.02.2013, 18:31 | Сообщение # 274
|
MAESTRO ^ Активность: 5564
| КТ815, КТ817 и иже с ними - обратной проводимости на 40В 0,5А.
|
|
| Чт, 07.02.2013, 18:43 | Сообщение # 275
|
ZmEy76 Друзья Активность: 730
| У меня вместо Q3 две кренки в параллель стоят для регулировки напряжения. Под свои нужды делал, выкинул всю стабилизирующую часть схемы.
поправил ZmEy76 - Чт, 07.02.2013, 18:46 |
|
| Пн, 11.02.2013, 19:45 | Сообщение # 276
|
at2000 Пользователи Активность: 2
| спасибо!
|
|
| Сб, 02.03.2013, 12:16 | Сообщение # 277
|
tormoz Пользователи Активность: 14
| Добрый день Всем! Вот и я. Помогите подобрать стабилизатор напряжения на LM 317T для схемы Бутова во вложенном файле. 12 в. от 3 А. Заранее бдагодарен. Только по проще для тормоза.
|
|
| Сб, 02.03.2013, 17:21 | Сообщение # 278
|
MAESTRO ^ Активность: 5564
| А вложенный файл то где? Что за схема бутова?
|
|
| Вс, 07.04.2013, 17:21 | Сообщение # 279
|
Wolfness Пользователи Активность: 71

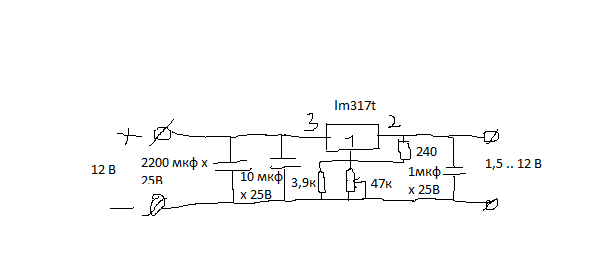

| Добрый день. Собрал простенькую схему БП. В оригинале должен быть переменный резистор на 4,7ком, за неимением поставил 47ком и зашунтировал постоянным на 3,9ком. Проблема в том, что при регулировании выходного напряжения наблюдается резкий скачек напряжения где-то от 1,5В до 6,5В (то есть при повороте ручки резистора после 1,5В сразу получаем 6,5В). Дальше опять плавно регулируется до 15-16В. Не могу понять с чем это связано. Прошу прощение за схему. Рисовал от руки, но в принципе, все должно быть понятно.
поправил Wolfness - Вс, 07.04.2013, 17:22 |
|
| Вс, 07.04.2013, 19:19 | Сообщение # 280
|
Ксюня Друзья Активность: 453
| Wolfness, Быстрее всего ето из-за резистора.
|
|
