Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.

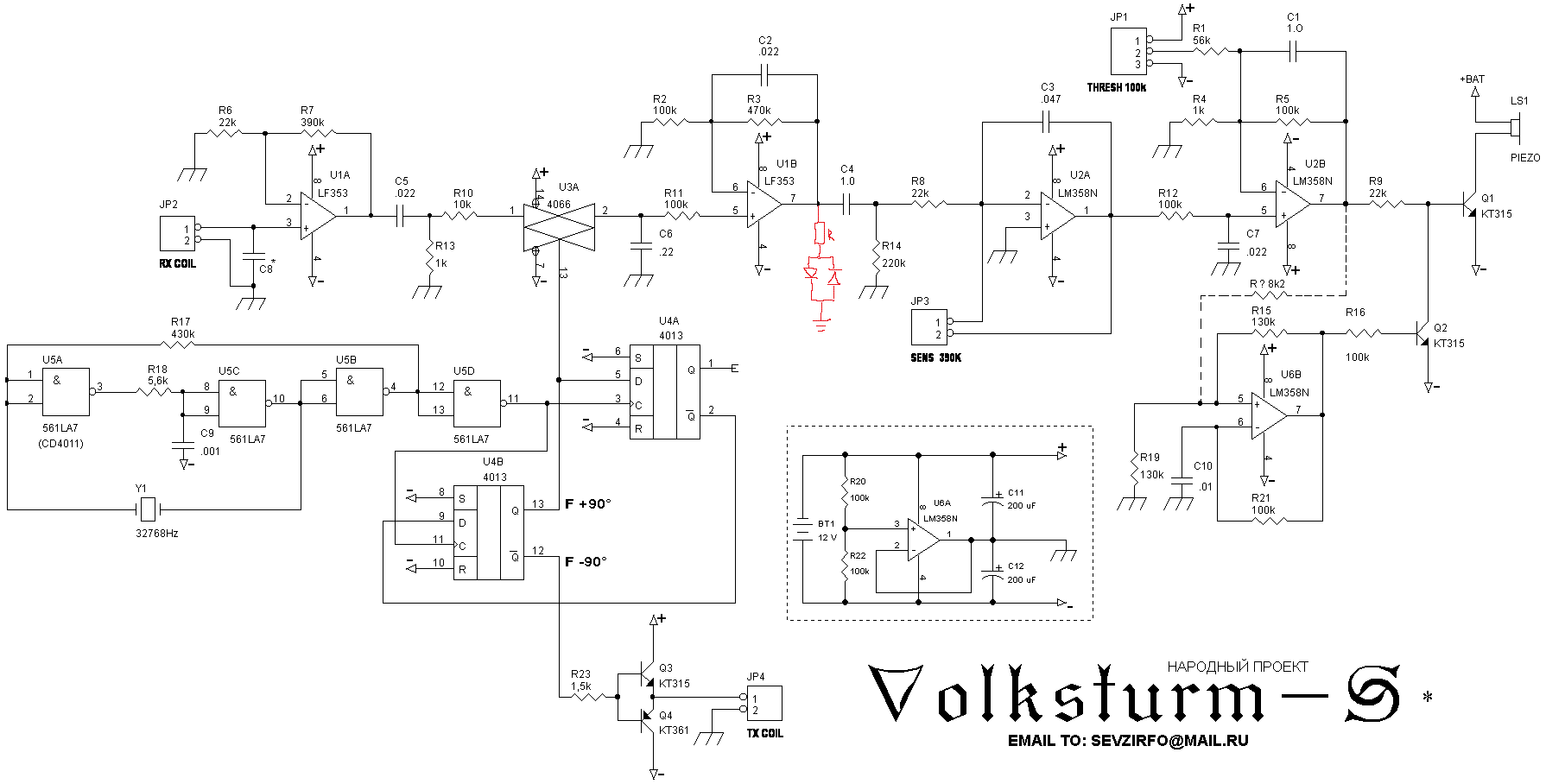

схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Пт, 02.08.2013, 11:42 | Сообщение # 241
|
mass Пользователи Активность: 16
| Да....что сделать чтобы убедиться в исправности Rх, может витковое..., хотя 13 Ом ...., Все по факу делал... ну на убывание ставил кондер
|
|
| | Пт, 02.08.2013, 13:31 | Сообщение # 242
|
феска Друзья Активность: 3627
| попробуйте расчитать конденсатор в программе (частота есть 8,192 кгц, индуктивности параметры введете)
|
|
| | Сб, 03.08.2013, 10:50 | Сообщение # 243
|
mass Пользователи Активность: 16
| ссылку не подкините программы?
|
|
| | Сб, 03.08.2013, 19:07 | Сообщение # 244
|
Demon334657 Пользователи Активность: 30
| перемотал катушки по стате mikes теперь по 100 витков 0,5мм. разогнал по 64В. Но возникла проблема 5 коп укр видет на 15 см (белая монета), а гривну (желтая монета) на 10 см хотя она больше в диаметре. Почему металлоискатель стал плохо видеть медь? А еще треш у меня почти в крайнем положении как только начинаю его крутить сразу писк и не реагирует на метал. на картинке я позначил куда подключать светодиоды правильно я сделал? Извините за много слов)
|
|
| | Вс, 04.08.2013, 17:22 | Сообщение # 245
|
феска Друзья Активность: 3627
| Demon334657, какой разбаланс, подбирайте емкостьпока не встанет вся шкала, у вас наверно фазовый сдвиг
|
|
| | Вс, 04.08.2013, 18:23 | Сообщение # 246
|
Demon334657 Пользователи Активность: 30
|
20 мВ разбаланс Цитата (феска) подбирайте емкостьпока не встанет вся шкала, у вас наверно фазовый сдвиг
а можно поподробней емкость на катушках? "не встанет вся шкала" что означает? объясните чайнику)
на фото подключение диодов правильно я нарисовал?
поправил Demon334657 - Вс, 04.08.2013, 18:24 |
|
| | Пн, 05.08.2013, 10:29 | Сообщение # 247
|
феска Друзья Активность: 3627
| Demon334657, диоды правильно, разбаланс низковат сделайте 150-300 мв усиления не хватает вот и не видет.
|
|
| | Пн, 05.08.2013, 17:57 | Сообщение # 248
|
Demon334657 Пользователи Активность: 30
|
разбаланс это я так понял при сведение катушок? я везде читал что чем меньше напряжение тем лучше, а тут 150-300 мВ. может как то можно поднять усилие? Спасибо!
|
|
| | Вт, 06.08.2013, 02:10 | Сообщение # 249
|
kol-mar Пользователи Активность: 94
| Demon334657, попробуй r7 увеличить с 390к до 1мег
Добавлено (06.08.2013, 02:03)
---------------------------------------------
На досуге сделал плату доработки vs volk на кп3.
феска, если не трудно проверь разводку, а то схема есть а платы нет.
поправил kol-mar - Вт, 06.08.2013, 02:11 |
|
| | Вт, 06.08.2013, 02:13 | Сообщение # 250
|
kol-mar Пользователи Активность: 94
| vs-mod
|
|
