Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Чт, 04.07.2013, 08:02 | Сообщение # 221
|
феска Друзья Активность: 3627
| Demon334657, схема отличается, светиков должно быть 2 подключаются на u1b 7 нога встречно паралельно
|
|
| | Пт, 05.07.2013, 13:58 | Сообщение # 222
|
mass Пользователи Активность: 16
| феска, пж, кидани схему соединения со звуковой картой или ссылки форума. Нет времени рыскать архивы. Буду очень признателен.
Еще вопрос: провод экранированый брать (экран слабый - 10 волосинок пойдет?)
|
|
| | Пт, 05.07.2013, 15:16 | Сообщение # 223
|
феска Друзья Активность: 3627
| mass, а нет схемы в line -in торкаешь и все землю на общий, сигнальный через резистор на точку измерения
|
|
| | Сб, 06.07.2013, 08:08 | Сообщение # 224
|
mass Пользователи Активность: 16

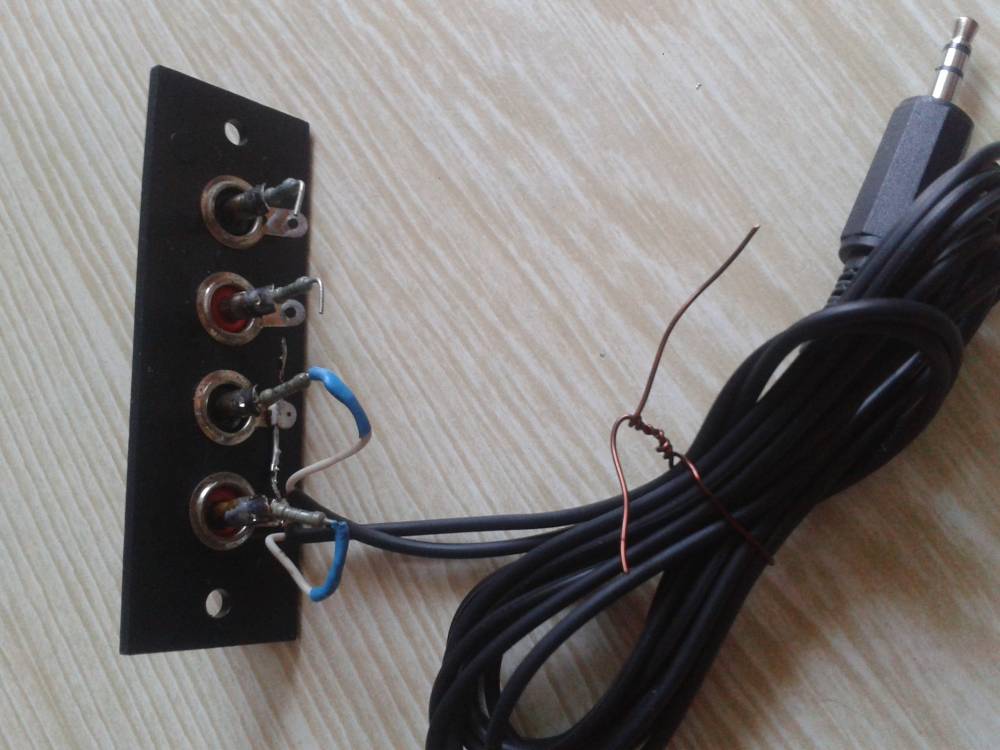

| Похоже на правду? Правда пока однолучевой...
|
|
| | Сб, 06.07.2013, 12:13 | Сообщение # 225
|
Demon334657 Пользователи Активность: 30
|
Есть толк мотать катушки одним проводом только с разным количеством витков или лучше чтоб было одинаково витков? Например намотал одну катушку(TX) 100 витков 0,5мм, вторую мотать также 100 или лучше больше? И какой вы посоветуете купить мультиметр для настройки катушок? Спасибо)
|
|
| | Пн, 08.07.2013, 08:07 | Сообщение # 226
|
феска Друзья Активность: 3627
| Demon334657, по катушки как вам будет удобно, мультиметр для изготовления мд должен иметь измеритель частоты, емкости, и будет супер если еще и индуктивности))
|
|
| | Вт, 09.07.2013, 21:49 | Сообщение # 227
|
mass Пользователи Активность: 16
| вопросИк, настроил катушки: 8 п. Фака
1) Тх -60вит. d=0.67 С=69нФ, U- 20в,
2) Rх -100вит. d=0.4 при 60нф- 7вольт, а когда уменьшил до 10нФ,
U -94 вольта!! ( Rx подсоединял вместо Tx c последовательным С- все прально?) Феска прокомментируй....на верном пути я?
поправил mass - Вт, 09.07.2013, 23:55 |
|
| | Ср, 10.07.2013, 08:22 | Сообщение # 228
|
феска Друзья Активность: 3627
| mass, диаметр катухи у тебя какой с такими наминаломи, частота какая
|
|
| | Ср, 10.07.2013, 19:39 | Сообщение # 229
|
mass Пользователи Активность: 16
| Феска, диаметр катух по Майклу..., правда Тх не плотно связал...с диаметром Тх - 0.6-0.7, Rx- 0.3-0.4. частоту не мерял... извентиляюсь за корректировку несвоевременную... стянул катушки изолентой по углам все поменялось
Тх- 61.7нф- 24вольт...Rx- 10нф-40вольт
поправил mass - Чт, 11.07.2013, 23:59 |
|
| | Чт, 11.07.2013, 08:24 | Сообщение # 230
|
феска Друзья Активность: 3627
| mass, так она должна быть очень сильно умотана у нее малая индуктивность вот и параметры такие, уматывайте очень сильно потом проблема ухода частоты и баланса не будет беспакоить и если будете делать экран из фольги, настраивайте резонанс уже с фольгой
|
|
