Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Ср, 07.08.2013, 08:31 | Сообщение # 251
|
феска Друзья Активность: 3627

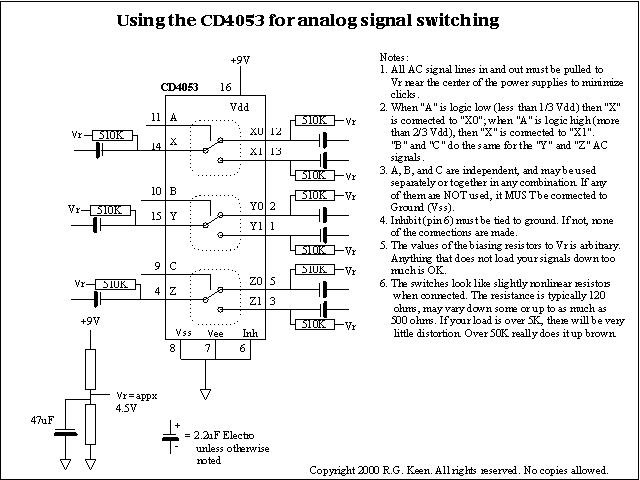

| kol-mar, проблема в том что на момент разработки схемы были одни справочные данные по поводу аналогов 4053 (в том числе что это наша 561кп3) а теперь другие, и закрались сомнения действительно ли она аналог, схема собрана и опробована на 4053 если вы посмотрите на схему на ней подписаны ножки и они полностью соответствуют приложенному мной даташиту к тому же я сомневаюсь что вы её найдете 561кп3
|
|
| | Ср, 07.08.2013, 10:05 | Сообщение # 252
|
kol-mar Пользователи Активность: 94
| феска, значит плата должна подойти, но работать она будет на 4053?(кп3 есть а 4053 у меня нету)
|
|
| | Ср, 07.08.2013, 11:30 | Сообщение # 253
|
Demon334657 Пользователи Активность: 30
|
а попробовал сделать разбаланс 150-300 мв нечего не помогло все равно медь видит плохо( в чем может быть дело?
|
|
| | Ср, 07.08.2013, 14:04 | Сообщение # 254
|
феска Друзья Активность: 3627
| Demon334657, есть фазовая вырезка значит резонанс на одной катушке есть на другой его нет (резонансная частота на одной половине дд и на другой дд разная) нужно подбирать конденсатор дальше на той половинке где напряжение меньше
|
|
| | Ср, 07.08.2013, 14:06 | Сообщение # 255
|
феска Друзья Активность: 3627
| kol-mar, если есть отлично вот мы на конец и проверим, аналог или нет))
|
|
| | Ср, 07.08.2013, 17:27 | Сообщение # 256
|
Demon334657 Пользователи Активность: 30
|
напряжение на обеих катушках 64в +-0,5в. когда подключаешь еще емкость тогда напряжение падает.
|
|
| | Чт, 08.08.2013, 00:42 | Сообщение # 257
|
kol-mar Пользователи Активность: 94
| Demon334657, напряжение на RX и TX не надо подгонять под одно, его надо добиваться максимального значения на каждой из катушек, и оно как правило отличается друг от друга!
феска, я наверно не буду забивать голову этой доработкой, а соберу V-SM а GEB если понадобиться возьму из доработки. хотя если только потом, ради интереса и сравнения с V-SM.
|
|
| | Чт, 08.08.2013, 09:32 | Сообщение # 258
|
Demon334657 Пользователи Активность: 30
|
я знаю что напряжение надо на обеих катушках разгонять по максимуму. просто так совпало что одинаковое напряжение на катушках. что можно еще предпринять чтоб видело медь?
|
|
| | Чт, 08.08.2013, 09:37 | Сообщение # 259
|
феска Друзья Активность: 3627
| Demon334657, добавить на рх конденсатор методом подбора от 1 до10 н фарад
|
|
| | Чт, 29.08.2013, 09:59 | Сообщение # 260
|
transistor856 Пользователи Активность: 26
| Здраствуйте уважаемые форумчане.У меня такой вопрос-в данном мд будут работать лм358 в корпусе so-8?И еще такой вопрос-вместо лф353 строго лм,или можно поставить тл072?Заранее благодарен за ответ.
|
|
