Самодельный световой сканер
| |
| | Вс, 01.04.2012, 13:01 | Сообщение # 171
|
Romick_Калуга Друзья Активность: 348
| Можно попробовать сначала отредактировать вот этот блок таким образом:
TabGobo: addwf PC,f ; соответствие кода и места в колесе GOBO
dt .000,.000,.000,.030,.030,.060,.060,.060 ;
dt .090,.090,.090,.120,.120,.150,.150,.150 ;
Если не получится. Может движок дергаться, т.к. эти позиции связаны со значениями ускорений и торможений движка, то можно отредактировать так:
TabGobo: addwf PC,f ; соответствие кода и места в колесе GOBO
dt .000,.000,.000,.038,.038,.074,.074,.074 ;
dt .110,.110,.110,.146,.146,.170,.170,.170 ;
Тогда должно работать на 90%. Я таким образом подправлял прошивку сканера под свои позиции.Добавлено (01.04.2012, 13:01)
---------------------------------------------
Опробовал прошивку V7, все то же самое, только еще движок поворачивается теперь медленно, еле живой.
поправил Romick_Калуга - Вс, 01.04.2012, 13:01 |
|
| | Вс, 01.04.2012, 14:02 | Сообщение # 172
|
Vipson Пользователи Активность: 36
| Отправляю твои 2 варианта.
|
|
| | Вс, 01.04.2012, 15:37 | Сообщение # 173
|
Romick_Калуга Друзья Активность: 348
| Опробовал. Вот отчет:
KANZCOLR_V6_1.hex - 1 канал вращение движка (6 позиций),
под следующие позиции движка:
dt .000,.000,.000,.030,.030,.060,.060,.060 ;
dt .090,.090,.090,.120,.120,.150,.150,.150 ;
Т.е. через равные углы 54 градуса
2 канал управление лампой (значение 0 - 128 включено, 129-255 - выключено)
встроенная программа - все дипы выкючены или все включены. При встроенной программе лампа горит.
от музыки не работает
KANZCOLR_V6_2.hex - 1 канал вращение движка (6 позиций),
под следующие позиции движка:
dt .000,.000,.000,.038,.038,.074,.074,.074 ;
dt .110,.110,.110,.146,.146,.170,.170,.170 ;
Т.е. через НЕравные углы: 0; 68,4; 133,2; 198; 262,8; 306 градусов
2 канал управление лампой (значение 0 - 128 включено, 129-255 - выключено)
встроенная программа - все дипы выкючены или все включены. При встроенной программе лампа горит.
от музыки не работаетДобавлено (01.04.2012, 15:37)
---------------------------------------------
Здорово! Все получилось.
Теперь нужно начертить колесо цветов и посмотреть, как разместятся светофильтры (нужно, чтобы они были поближе друг к другу, чтобы не было темных переходов между соседними позициями. Если что, можно будет чуть скорректировать углы. Теперь Vipson, знает, как их поменять.
И по количеству пока думаю. Нужно, чтобы последняя позиция была заглушкой? Зачем? Наверное, этого не нужно. Тогда какие цвета оставить? Нужно оставить только яркие цвета. Я пробовал, например красный и синий на шарик - совершенно не смотрится, зайчиков почти не видно, темно. Тогда нужно оставить белый, желтый, розовый, голубой и зеленый. Получается 5.
Vipson, как ты думаешь? Только не меняй пока ничего. А то я уже загонял тебя своими вариантами.
|
|
| | Вс, 01.04.2012, 15:47 | Сообщение # 174
|
Vipson Пользователи Активность: 36
| По поводу цветов - тебе виднее. Объясни мне пожалуйста, как ты расчитал углы? Что-то я не совсем понял. Я просто вставил то, что ты написал. С лампой я немного намудрил, потом подправлю как было до этого.
|
|
| | Вс, 01.04.2012, 16:12 | Сообщение # 175
|
-igRoman- Друзья Активность: 1198

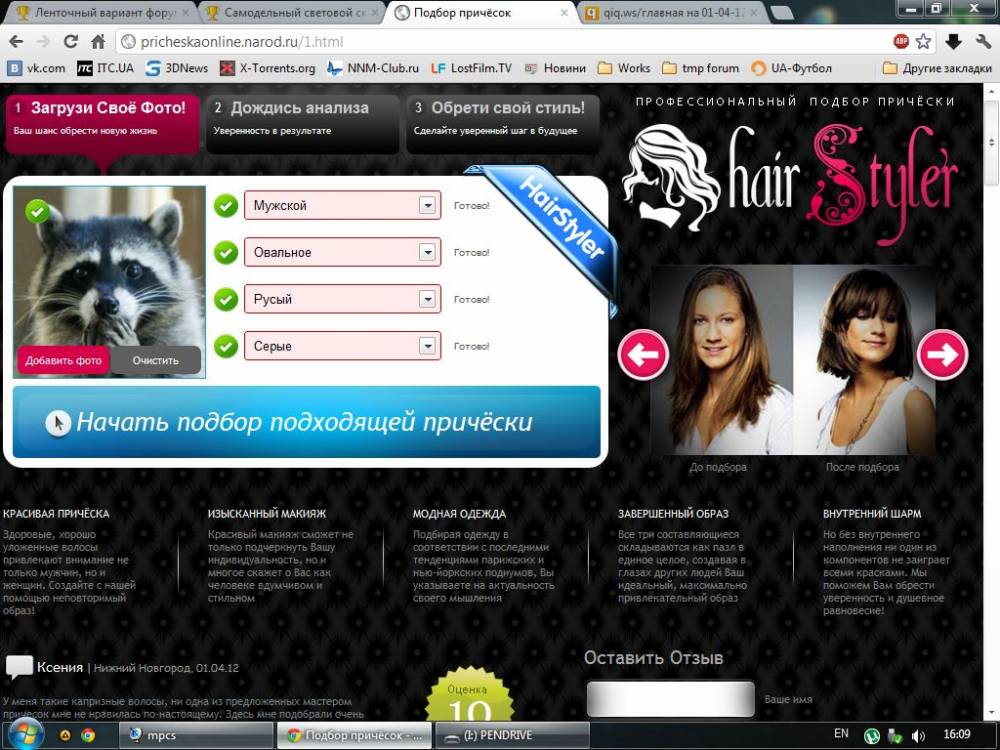

| Evgeniy811, настроение зато подпрыгнуло, ничего другого в голову не пришло, загрузил так загрузил
За енота хотят бабок  зато 4 имиджовых прически подобрали, хоть это радует
поправил -igRoman- - Вс, 01.04.2012, 16:16 |
|
| | Вс, 01.04.2012, 18:02 | Сообщение # 176
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) Объясни мне пожалуйста, как ты расчитал углы? Что-то я не совсем понял.
А чего их рассчитывать? Я увидел, что есть таблица с 16-тью позициями движка. Самое простое - это повторить некоторые позиции, чтобы было цветов 6, а позиций так-же 16. И не мудрить, если позиций сделать 6, то где-то в тексте программы тоже нужно подправлять.
Свои позиции я предложил через 30 шагов по 1,8 градуса = 54 градуса.
Мой метод как раз от незнания программирования.
А что с лампой? Все как положено, 0-127 - светится, 128-255 - не светится. От встроенной программы светит. Разве нужно что-то подправлять?
Правда, я хочу посмотреть осциллографом форму сигнала. По идее, на выходе 15 контроллера должно быть не постоянное напряжение, а пульсирующее. Ведь контроллер получает пульсирующий сигнал на вывод 6, и когда напряжение переходит через 0, то в это время и должно происходить переключение симистора.
---------------------------------------------
Angi, Мы рады, что наконец-то ты посетил наш сайт. А то у нас проблемы с программированием контроллеров. Я думаю, что если с твоей помощью сделаю прическу, то все проблемы сразу будут решены. Еще раз спасибо тебе огромное за сообщение. Ты задавай вопросы по прическам, не стесняйся.
поправил Romick_Калуга - Вс, 01.04.2012, 17:56 |
|
| | Вс, 01.04.2012, 18:38 | Сообщение # 177
|
Vipson Пользователи Активность: 36
| Я думаю правильно будет, если 0-127 - не светится, а 128-255 - светится. Как ты думаешь?
|
|
| | Вс, 01.04.2012, 19:04 | Сообщение # 178
|
Vipson Пользователи Активность: 36
| В этой версии я вставил блоки по обработке музыки из других подобных прошивок. Попробуй, что получится.
поправил Vipson - Вс, 01.04.2012, 19:05 |
|
| | Вс, 01.04.2012, 19:42 | Сообщение # 179
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) Я думаю правильно будет, если 0-127 - не светится, а 128-255 - светится. Как ты думаешь?
Да, это будет лучше. Только, чтобы и при работе от встроенной программы лампа светила.Добавлено (01.04.2012, 19:42)
---------------------------------------------
Опробовал прошивку 7972292.hex
От музыки никак не работает. Теперь при всех выключенных дипах никак не работает (раньше работала встроенная программа). А при всех включенных дипах работает по встроенной программе.
|
|
| | Вс, 01.04.2012, 20:06 | Сообщение # 180
|
Vipson Пользователи Активность: 36
| Я сделал так, что с вывода 15 микроконтроллера будет идти постоянное напряжение, независимо от вывода 6. Или это не правильно?
Проверь сигнал на вывод 7 микроконтроллера, он соответствует как в рис. 6 из http://www.musidora.ru/carrymicrofon.htm ?
В этой прошивке проверь поведение лампы.
|
|
