Самодельный световой сканер
|
|
| | Вс, 01.04.2012, 21:26 | Сообщение # 181
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) В этой прошивке проверь поведение лампы.
Прикрепления: 0744755.hex
В режиме DMX 0-127 - лампа не горит, 128-255 - горит. В режиме от музыки лампа не горит.
Quote (Vipson) Я сделал так, что с вывода 15 микроконтроллера будет идти постоянное напряжение, независимо от вывода 6.

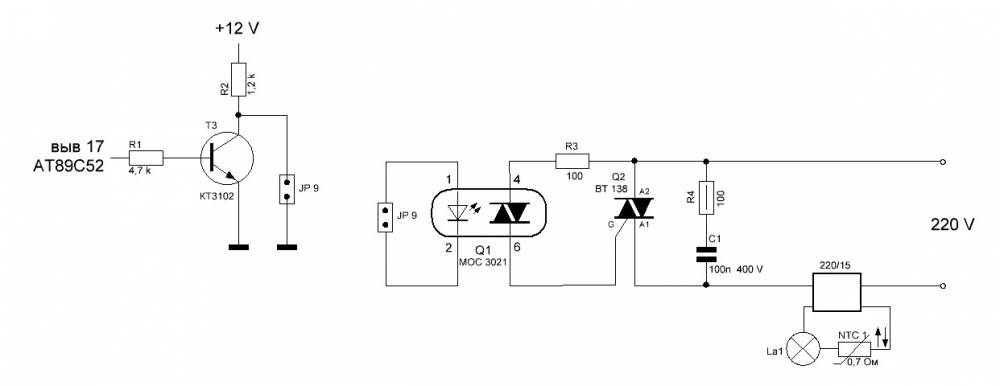

Это не правильно с точки зрения того, что в схему закладывали контроль переходя напряжения через ноль, чтобы не было помех в сети при переключении. Но чтобы не заморачиваться, можно это все упустить, применить оптосимисторную схему включения нагрузки (на MOC3020). Типа такой:
У меня в сканерах стоит схема без всякого обнаружения нуля и нормально работает.
Может быть, если лампа не на 220, а через электронный трансформатор, то вообще нет никакого смысла в обнаружении нуля. Ведь в электронных трансформаторах везде есть мягкое включение нагрузки, а лампа питается напряжением уже не 50 Гц, а гораздо больше и форма там не синусоидальная (проверено осциллографом).

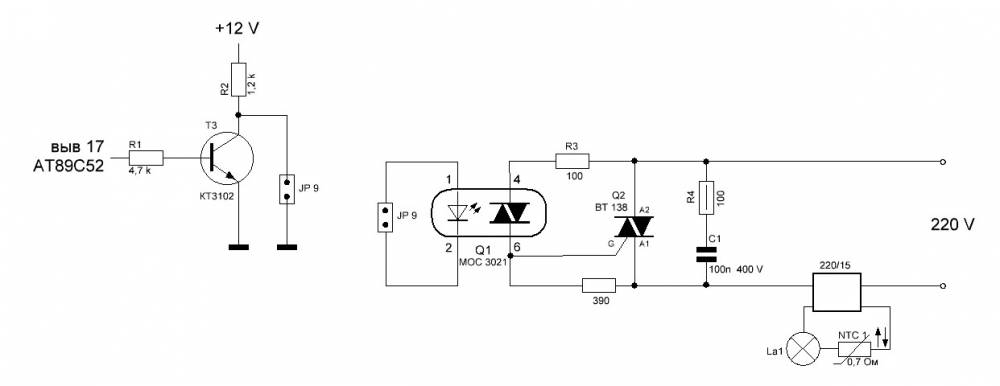

Или такую, со схемой обнаружения нуля (MOC3021)
Тогда можно выбросить из схемы все элементы, которые подают сигналы на выводы 3(ST) и 6(FZ). А что за сигнал идет на вывод 2 (NV) я не понял.
поправил Romick_Калуга - Вс, 01.04.2012, 21:30 |
|
| | Вс, 01.04.2012, 21:37 | Сообщение # 182
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) Проверь сигнал на вывод 7 микроконтроллера, он соответствует как в рис. 6
Сигнал не соответствует. Поэтому пока не заморачивайся. У меня сигнал - импульсы похожие на прямоугольники, но положительной и отрицательной полярности, как будто бы никакого диода (стабилитрона) нет в схеме.

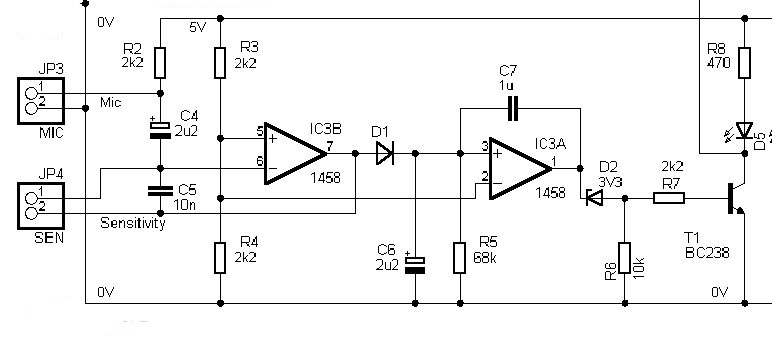

Схема у меня вот такая:
Проверю его исправность. Или подцеплю на схему из musidora.
|
|
| | Вс, 01.04.2012, 22:29 | Сообщение # 183
|
Vipson Пользователи Активность: 36
| Сигнал на вывод 2 (NV) - это уровень напряжения.
|
|
| | Пн, 02.04.2012, 07:14 | Сообщение # 184
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) Сигнал на вывод 2 (NV) - это уровень напряжения.
Я это понимаю. Только зачем он? Для контроля питания? Так в контроллере есть контроль понижения питания. Может быть он нужен был для регулировки яркости лампы? Как опорное напряжение?
|
|
| | Пн, 02.04.2012, 07:48 | Сообщение # 185
|
Vipson Пользователи Активность: 36
| Да, для регулировки яркости лампы.
|
|
| | Пн, 02.04.2012, 15:34 | Сообщение # 186
|
Romick_Калуга Друзья Активность: 348
| Quote (Vipson) Да, для регулировки яркости лампы.
Тогда этот узел тоже можно выкинуть. Вырисовывается такая маленькая аккуратненькая схемка. Которую можно было бы собрать на контроллере попроще. Но главное, что работает!
|
|
| | Пн, 02.04.2012, 19:47 | Сообщение # 187
|
Romick_Калуга Друзья Активность: 348
| Vipson, при каком значении dip переключателя должна схема работать от музыки?
|
|
| | Пн, 02.04.2012, 22:45 | Сообщение # 188
|
Vipson Пользователи Активность: 36
| При всех выключенных dip должна работать программа, а при всех включённых dip - от музыки.
поправил Vipson - Пн, 02.04.2012, 22:45 |
|
| | Ср, 04.04.2012, 18:56 | Сообщение # 189
|
Romick_Калуга Друзья Активность: 348
| Vipson, что-то ничего не получается с усилком для музыки. Новый городить нет сил (наверное весна действует). Последняя прошивка V7 - и при включенных и при выключенных дипах работает от программы.
У меня большая просьба. Оставь все, как было в прошивке V6, только сделай такие позиции движка:
TabGobo: addwf PC,f ; соответствие кода и места в колесе GOBO
dt .000,.000,.000,.000,.020,.020,.020,.020 ;
dt .040,.040,.040,.040,.060,.060,.060,.060 ;
4 цвета, включая белый - вполне хватит, и лампа пусть остается как есть - при 0-127 горит, 128-255 не горит. Это не играет роли. Когда настраиваешь прибор для Freestyler, там можно выставить эти диапазоны и все. Пусть будет без музыки. И так нормально.
Надоело немного. Хочу уже заняться оптикой и собрать прибор.
Да еще нужно отвлечься на ремонт квартиры на какое-то время.
Сделай, пожалуйста.
|
|
| | Вс, 08.04.2012, 13:28 | Сообщение # 190
|
Romick_Калуга Друзья Активность: 348
| Vipson, ты куда пропал? Или времени нет?
|
|
