Лампы на светодиодах
|
|
| | Чт, 03.05.2012, 09:24 | Сообщение # 131
|
MAESTRO ^ Активность: 5564
| Хорошо, потом покажете, что получилось
|
|
| | Вс, 13.05.2012, 20:18 | Сообщение # 132
|
RIK3600 Пользователи Активность: 2

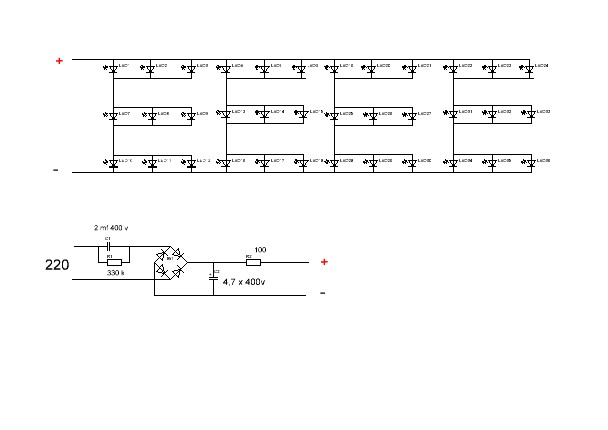

| Прочитав ветку хочу спросить, вот собрал такую схему но ещё не подсоединял, к 220в, через прибор проверил ток в цепи 120мА, с подачей напряжения 9,5 вольт от блока питания, схема от 220 вольт думаю. что такая, или можно ещё добавить стабилитрон Д814Г, паралельно электролиту, как думаете будет работать илли сгорит?
|
|
| | Вс, 13.05.2012, 20:37 | Сообщение # 133
|
MAESTRO ^ Активность: 5564
| Нормально. Только ОБЯЗАТЕЛЬНО поставь защитный стабилитрон на 12-14В параллельно конденсатору 4,7мкф
|
|
| | Пн, 14.05.2012, 19:11 | Сообщение # 134
|
hugarin Пользователи Активность: 32

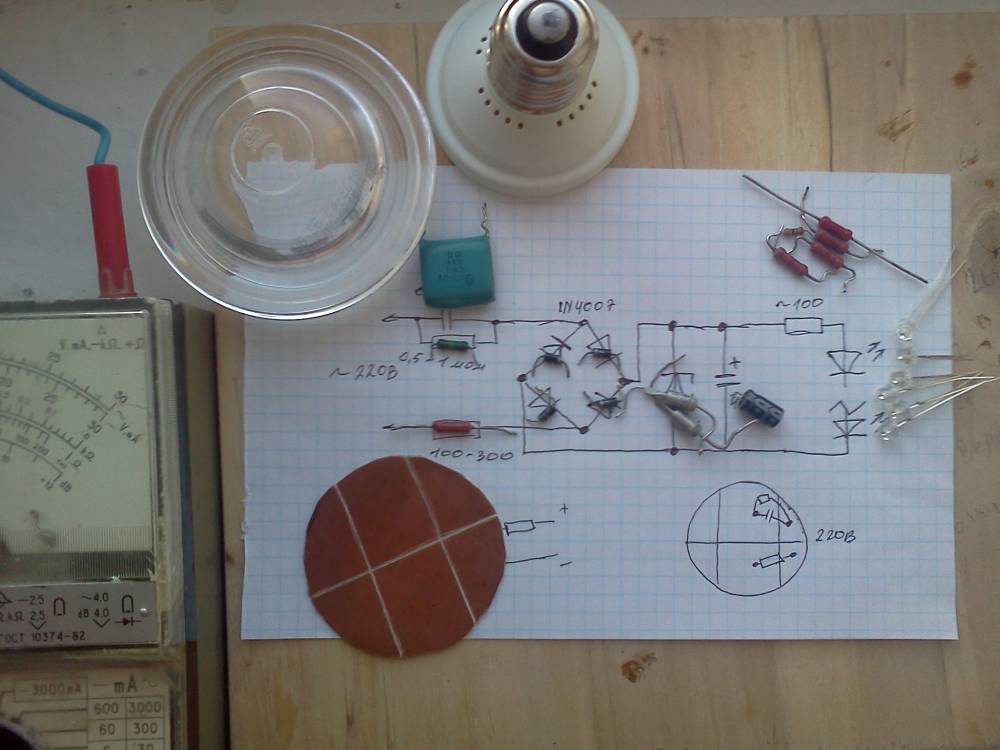

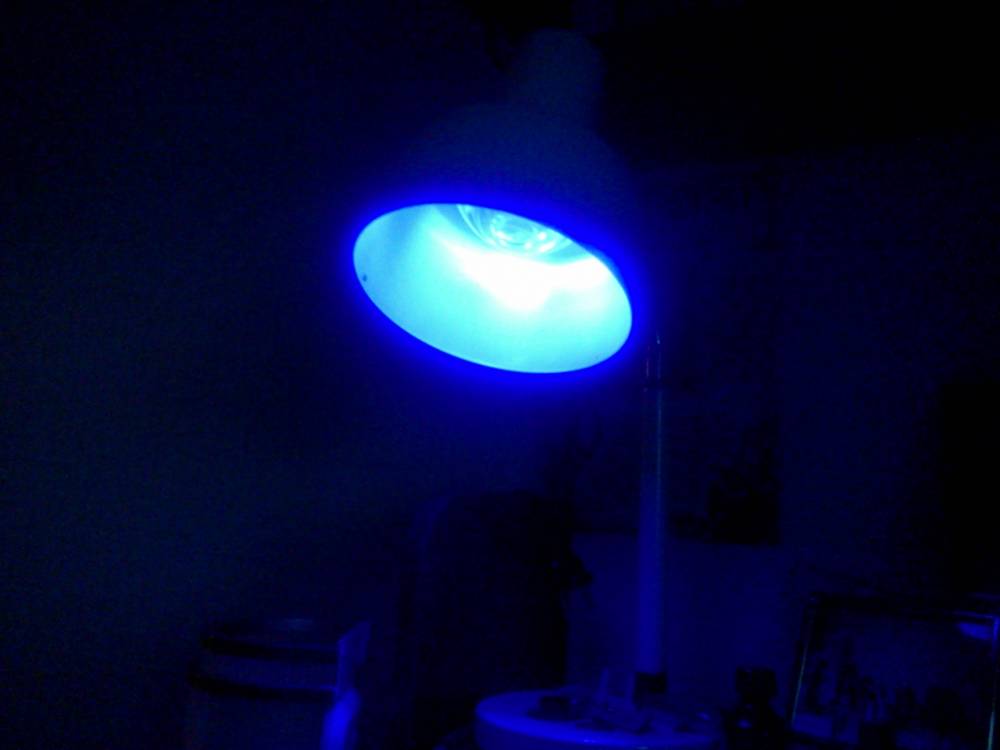

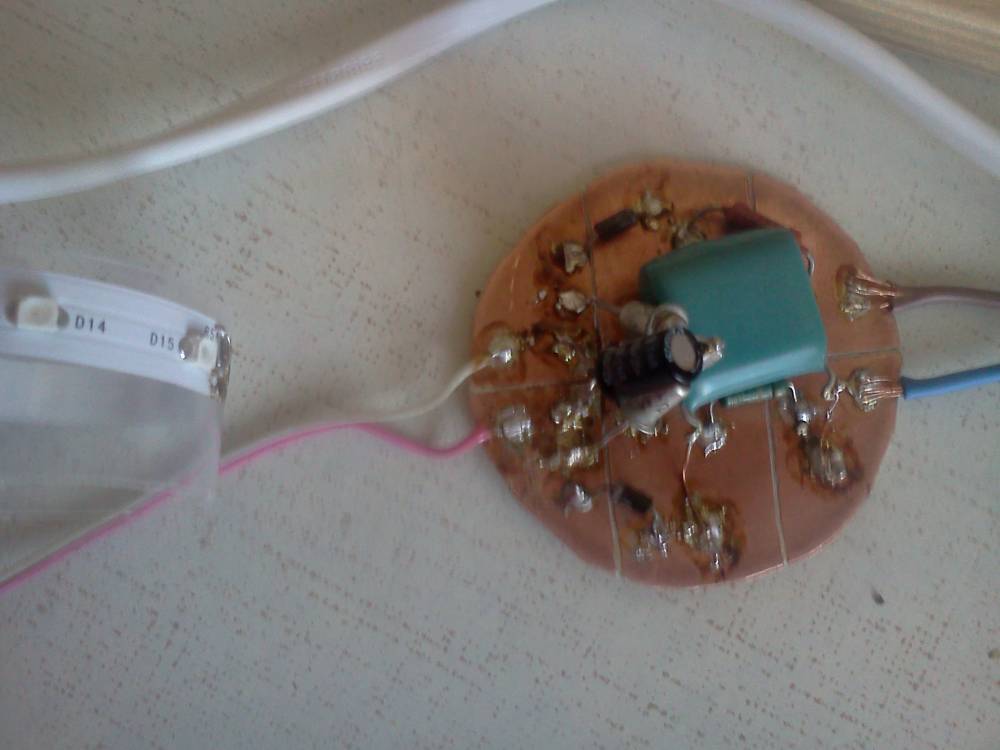

| Вот мой вариант лампы-ночника для дочки.
Планировал сделать на 6 зеленых светодиодах, но два из них покупал отдельно и они вышли из строя в цепочке с остальными, хотя выглядели так же. Видимо по параметрам были другие. После взял два сегмента по три синих светодиода на ленте, соединил последовательно и замкнул одно из сопротивлений. Синий в качестве ночника не очень мягко, возможно придется переделать на зеленый
При разных подключениях светодиодов не видел тока выше 14 мА. Может ли быть дело в том, что параллельно конденсатору на 0.47 мкф стоит сопротивление на 600 кОм?
поправил hugarin - Пн, 14.05.2012, 19:19 |
|
| | Пн, 14.05.2012, 20:10 | Сообщение # 135
|
MAESTRO ^ Активность: 5564
| Должен быть ток до 30мА. Возможно стоит уменьшить ограничительный резистор, что после диодного моста. Неплохо вышло, но синий слишком по кислотному. Лучше уж жёлтые.
|
|
| | Вт, 15.05.2012, 04:47 | Сообщение # 136
|
hugarin Пользователи Активность: 32
| MAESTRO, пробовал с 4-мя и с 6-ти светодиодами совсем без резистора, все равно максимум 14 мА. И стабилитроны выпаивал - тоже самое. Может некачественный конденсатор, но емкость померять нечем.
|
|
| | Вт, 15.05.2012, 17:53 | Сообщение # 137
|
MAESTRO ^ Активность: 5564
| Так если светодиоды последовательно - ток будет всегда одинаковый в цепочке. Вот если их паралельно подпаивать - ток увеличится. Попробовать уменьшить в несколько раз резистор, что ДО диодного моста (100-300 на фото).
|
|
| | Чт, 17.05.2012, 18:19 | Сообщение # 138
|
hugarin Пользователи Активность: 32
| MAESTRO, спасибо, теперь дошло. Они просто не могут отожрать больше в одной цепочке.
|
|
| | Чт, 17.05.2012, 18:28 | Сообщение # 139
|
MAESTRO ^ Активность: 5564
| Точно. Это же закон Ома. I=U/R
|
|
| | Пт, 25.05.2012, 13:18 | Сообщение # 140
|
ASDFG123 Пользователи Активность: 59
| Подскажите, лампа из статьи на 6 диодов может заменить 100Вт накаливания? и какое падение напр. было у диодов из статьи?
|
|
