| | Ср, 10.10.2012, 09:11 | Сообщение # 151
|
феска Друзья Активность: 3627
| светодиодный драйвер
|
|
| | Сб, 13.10.2012, 09:12 | Сообщение # 152
|
Altaf Пользователи Активность: 20
| Вообщем я разобрал и Китайскую. И по обеим лампам решил больше таких не разбирать (пока что-то не измениться). В обоих схемы прилично сложные. Микросхемы, конденсаторы, сопротивления и трансформатор. К тому же Китайскую лучше не разбирать, если нет нового "сосуда". У них (которую разбирал конечно, а не во всех) схема в цоколе, впаяна вместе с пластиком, еще в добавок залито материалом наподобие строительной пены. И вопрос:
В обеих диоды впаяны в "пластины". Мне не удалось разобраться. Как будто вывода диодов загнуты назад и внизу впаяны. А снизу еще слой пластины.
Как их можно распаять? Или мне бы хотя бы распилить одну пластину пополам и после их соединить проводами.
|
|
| | Сб, 13.10.2012, 11:29 | Сообщение # 153
|
MAESTRO ^ Активность: 5564
| Не совсем понял что там - если есть возможность покажите фото.
|
|
| | Сб, 13.10.2012, 12:01 | Сообщение # 154
|
Altaf Пользователи Активность: 20
| Quote (MAESTRO) Не совсем понял что там - если есть возможность покажите фото.
Пока подожду сына, на его телефон должно получиться лучше, а может и с описанием получиться.
А от Вас надеюсь получить ответы на свои новые тупые вопросы, оставшиеся без ответов. Наверно тоже лучше, кода что то лучше будет представлено?
|
|
| | Сб, 13.10.2012, 12:43 | Сообщение # 155
|
MAESTRO ^ Активность: 5564
| Не бывает глупых вопросов - есть глупые ответы.
Кто это сказал...
Бестрансформаторный преобразователь потребляет не меньше, а риск сгорания и быстрого износа светодиодов выше.
Скорее всего там 3В 1А. Вот и три ватта. Возможно 10 светодиодов по 0,3Вт.
|
|
| | Пн, 15.10.2012, 19:24 | Сообщение # 156
|
Altaf Пользователи Активность: 20
| Вот мои картинки, может что разберете. Ложить в виде картинок наверно хуже будет. Так они хоть довольно с большим разрешением:
http://rghost.ru/40955603
Там по три картинки. 4 треугольники - это 6 ваттный Китайский. Диоды в виде пирамид были. Там думаю мне легко, поделю попалам и напитаю с родной схемы обе половинки и разложу их в светильники. В зале, там стекла у меня горизонтально располагаются.
А 3 ваттные, сын показал. Оказывается там с лицевой стороны еле заметно дорожки утопленные, белым чем то залиты, видать. Тогда наверно смогу тоже разрезать, прокусить по 4 и 6 диодов и соединим (сын конечно) так же по схеме, только 4 положу (может и в шар соберем как было) на верху туалета, а 6 на ванную. Думаю пойдет. Плохо конечно, что придется одновременно включать.
Вот если бы подсказали что сделать, чтобы с родного запитать 6 (просто так ведь наверно сгорят) и для 4 рех схему какую собрать.
MAESTRO, Quote (MAESTRO) А маркировать их китайцы не удосуживаются.
Прикрепления: 1431911.jpg(13Kb)
Это наверно явно не мне. Мои с 10-ю диодами Космосовские. А Китайские с 12 диодами. И наверно еще рано...
Извините.
поправил Altaf - Вт, 16.10.2012, 17:37 |
|
| | Пн, 15.10.2012, 20:32 | Сообщение # 157
|
MAESTRO ^ Активность: 5564

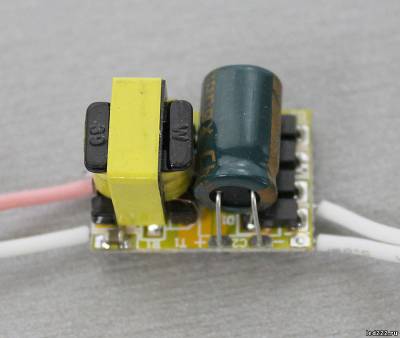

| Вижу там установлен стандартный светодиодный драйвер 220 В, 3х1 Вт, 290-300 мА.
То есть он расчитан на подключение светодиодов (нагрузки) на 3 Ватта. Каждый светодиод, по крайней мере такого типоразмера, имеет рабочее напряжение 3 В. Отсюда получается, что на выход и подключены 10 светодиодов по 100мА каждый - P=UI =3х0,1 = 3 ватта. Точное значение тока потребления данного типа светодиодов узнать невозможно - они по виду почти все одинаковые. А маркировать их китайцы не удосуживаются.
|
|
| | Пн, 15.10.2012, 20:40 | Сообщение # 158
|
-igRoman- Друзья Активность: 1198
| MAESTRO, дай сылку откуда фотка драйвера
|
|
| | Пн, 15.10.2012, 20:45 | Сообщение # 159
|
MAESTRO ^ Активность: 5564
| Феска давал вверху страницы.
|
|
| | Пн, 15.10.2012, 20:56 | Сообщение # 160
|
ZmEy76 Друзья Активность: 730
| AMC 7135 Это линейный стабилизатор тока. Одна деталька 350 мА ,можно набрать в параллель сколько угодно до необходимого тока, лежат у меня такие в фонари их тыкаю  . Только есть небольшой недостаток, стабилизация от 2,7 вольт до 6 вольт (что спорно, на практике от 3,7 вольта "номинала СД" ). От того и называются линейники.
поправил ZmEy76 - Пн, 15.10.2012, 20:58 |
|
