Лампы на светодиодах
|
|
| | Чт, 01.03.2012, 12:40 | Сообщение # 121
|
starkz Пользователи Активность: 25
| В моей экономке резюки и кондёр не подошли просто подставил свои.Я тебе письмо в личку кинул...
---------------------------------------------
Сделал лампу на сверхярких светодиодах-4 кристала,80ма,80000mcd-света конечно раза в два больше.Но тут другая проблемка нарисовалась.Резистор 300 ом 0,25вт-сгорел практически мгновенно.Поставил 0,5вт-через пять минут пошёл запах-резюк почернел-згореть не успел я выключил.Да и конденсаторы нагрелись-я поставил для этих светодиодов 1мкф+0.33мкф паралельно.Что думаеш Мaestro?
---------------------------------------------
Поставил резистор 270 ом 2вт-чернез 5 минут не дотронешся...не знаю что попробовать ещё....
|
|
| | Чт, 01.03.2012, 12:43 | Сообщение # 122
|
MAESTRO ^ Активность: 5564
| 80мА не такой уж большой ток - выпрямитель должен потянуть. Если греется - поставь резистор на меньшее сопротивление (30-60 Ом 2 ватта). Конденсаторы греться не должны (может некачественные?).
|
|
| | Пн, 05.03.2012, 12:16 | Сообщение # 123
|
starkz Пользователи Активность: 25
| Кондёры стояли рядом с резюком от него грелись,я тоже хотел поменять резистор но не был уверен в какую сторону-больше или меньше.Сейчас попробую.
---------------------------------------------
Поставил 30 ом ВС-025,пять минут полёт нормальный.Не греется.Теперь вопрос по стабилитронам.Нагрелись хорошо-по току наверно не тянут,что скажеш...
---------------------------------------------
Купил стабилитрон 24 вольта 1А,что в магозине было то и взял,Работает нормально!
|
|
| | Чт, 19.04.2012, 17:47 | Сообщение # 124
|
hugarin Пользователи Активность: 32
| привет. хочу собрать лампу по схеме "светодиодная лампа своими руками" на 4 светодиода 3в 20мА. планирую стабилитрон на 13В, пойдет? и пойдет ли конденсатор 0.47 мкф на 250В или все же стоит поискать на 400В?
|
|
| | Пт, 20.04.2012, 17:39 | Сообщение # 125
|
Cosmogor Пользователи Активность: 199
| hugarin, на 400В понадёжней будет.
Если все 4 последовательно, стабилитрон на 13В нормально будет.
|
|
| | Ср, 02.05.2012, 13:37 | Сообщение # 126
|
karufa Пользователи Активность: 3
| Здрастуйте, MAESTRO у меня вопрос, прочитал всю ветку но так и не понял как расчитывается конденсатор. К примеру если делать лампу на 37 или 42 светодиодоа.Светики обычные на 20мА.
|
|
| | Ср, 02.05.2012, 14:03 | Сообщение # 127
|
MAESTRO ^ Активность: 5564
| Чтоб не заморачиваться с формулами, запомни такую пропорцию:
1мкф - для тока 60мА
0,5мкф - для тока 30мА
0,1мкф - для тока 6мА
Пропорция думаю понятна...
|
|
| | Чт, 03.05.2012, 07:52 | Сообщение # 128
|
karufa Пользователи Активность: 3

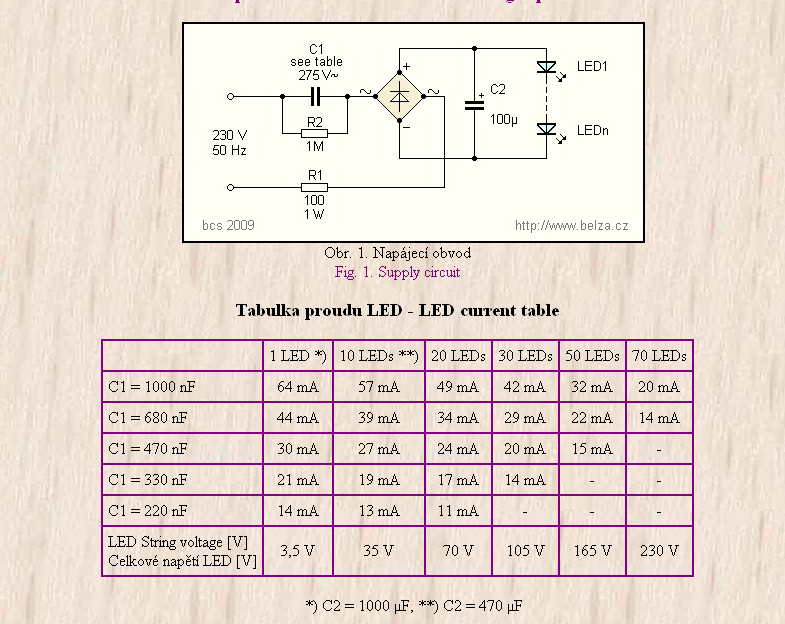

| Спасибо, по току тоже вопрос? 1мкф - для тока 60мА, значит если один светик потребляет 20мА то их должно быть три? Еще вопрос если я подключаю тестер в разрыв перед герляндой светодиодов и он показывает 18мА это потребление всей цепи или 18мА потребляет каждый? Я нашел такую вот таблицу как вы думаете на сколько она верна
---------------------------------------------
Дело в том что я хотел бы собрать светильник на определенное колличество светодиодов, и не совсем понимаю если ставить на 40 светиков 0.47мкф это нормально? Извеняюсь за дилетантские вопрсы, очень хочется собрать лампу а теория страдает.
|
|
| | Чт, 03.05.2012, 08:27 | Сообщение # 129
|
MAESTRO ^ Активность: 5564
| Если светодиоды соединены последовательно - вся гирлянда потребляет как один светодиод, а если параллельно - как общая сумма токов. Таблица правильная. На 40 последовательных led приборов - 0.47мкф нормально.
|
|
| | Чт, 03.05.2012, 09:14 | Сообщение # 130
|
karufa Пользователи Активность: 3
| Спасибо огромное! Буду творить, как что либо получится отпишу.
поправил karufa - Чт, 03.05.2012, 09:16 |
|
