Лампы на светодиодах
|
|
| | Вт, 13.12.2011, 23:25 | Сообщение # 111
|
MAESTRO ^ Активность: 5564
| Полярный электролит туда ставить нельзя, у него будет большой бросок тока при включении в сеть, который сожжёт светодиоды. Надо задействовать неполярный 1мкФ (маркируется 105).
|
|
| | Чт, 22.12.2011, 14:44 | Сообщение # 112
|
flintho Пользователи Активность: 6
| Добрый день. Помогите разобраться. хочу сделать такую же лампу но на вот таких светодиодах SMD-5050, (в нем получается объединены как бы 3 в одном) нашел их характеристику и если я правильно понял (хотя я в этом баран бараном) то потребляемый светодиодом ток равен I = 3*20mA то есть 60mA или 0,06А, так?
То есть для того чтобы мне подключить их к схеме которая здесь предложена то мне нужно вместо 0.025А иметь 0.06А? значит нужно ставить другой конденсатор. как писал MAESTRO Сообщение # 31 1мкф = 0.06А значит мне для 0,06А нужен конденсатор 1мкф 400в, правильно? нужно ли еще что то менять?
И еще, какой импортный аналог для стабилитрона Д814В? (не знаю правильно сказал или нет) просто такого стабилитрона у нас на рынке нет.
поправил flintho - Чт, 22.12.2011, 17:12 |
|
| | Чт, 22.12.2011, 16:06 | Сообщение # 113
|
MAESTRO ^ Активность: 5564
| Всё правильно, и с током и конденсатором. А стабилитрон любой на напряжение чуть выше чем у светодиода - он там выполняет защитную функцию. И если светик на 3В, значит стабилитрон на 5-10В. Например кс156, кс168, Д814А и похожие импортные.
|
|
| | Чт, 22.12.2011, 17:12 | Сообщение # 114
|
flintho Пользователи Активность: 6
| Большое спасибо. буду пробовать.
простите за такой вопрос не пинайте сильно - а какой это конденсатор металлизированный пленочный или металлопропиленовый? вот такой "Конденсатор металлопленочный CL-21 1мк 400В 10%" и вот такой Конденсатор металлопленочный CL-21 0,47мк 400В 10% подойдут?
|
|
| | Чт, 22.12.2011, 23:50 | Сообщение # 115
|
MAESTRO ^ Активность: 5564
| Без разницы какой, лишь бы неполярный.
|
|
| | Пт, 23.12.2011, 14:17 | Сообщение # 116
|
flintho Пользователи Активность: 6
| Ок, большое спасибо!. кстати, если кому интересно, наполовину собранная схема есть в китайском фонарике, который под заряжается от 220 (конденсатор, диодный мост, и резисторы)
|
|
| | Пт, 27.01.2012, 07:41 | Сообщение # 117
|
starkz Пользователи Активность: 25

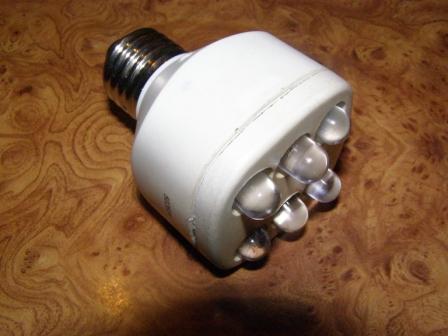

| Лампочку сдеалал-света конечно маловато.Заказал диоды на 80 ма-посмотрю что получится...
|
|
| | Пт, 27.01.2012, 13:40 | Сообщение # 118
|
MAESTRO ^ Активность: 5564
| Покажи что у тебя вышло - кинь пару фото.
|
|
| | Пт, 27.01.2012, 23:41 | Сообщение # 119
|
starkz Пользователи Активность: 25

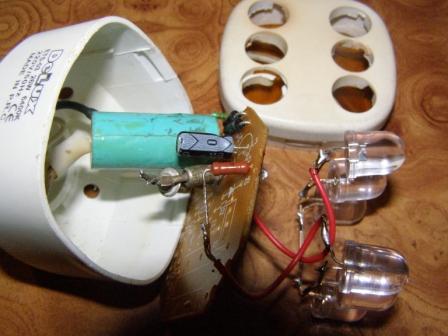

| Использовал плату от сгоревшей экономки-тем более что мост уже там есть.
|
|
| | Пт, 27.01.2012, 23:47 | Сообщение # 120
|
MAESTRO ^ Активность: 5564
| Да, это ещё упрощает дело - там и резисторы имеются с конденсатором.
|
|
