| | Вс, 24.07.2011, 17:52 | Сообщение # 321
|
MAESTRO ^ Активность: 5564
| Между р7 и р8 ставим переменник на 0,5к - а на его движок идёт напряжение с конденсатора с4.
|
|
| | Вс, 24.07.2011, 18:56 | Сообщение # 322
|
Romans68 Пользователи Активность: 13
| MAESTRO, Конденсатор С4 сглаживает броски напряжения с ключей, поэтому и сбоила схема сначала. Здесь нет ничего из аналогового регулирования... Кстати С4 лучше поставить 1000 мкф, а R7 82 - 100 Ом. Будет увереннее отсечка при достижении заряда.
п.с. Тот аккум ожил почти совсем, по крайней мере стартер тянет (пока не долго). А ведь умирал совсем....
|
|
| | Сб, 13.08.2011, 23:04 | Сообщение # 323
|
jar Пользователи Активность: 7
| Уважаемые форумчяне.

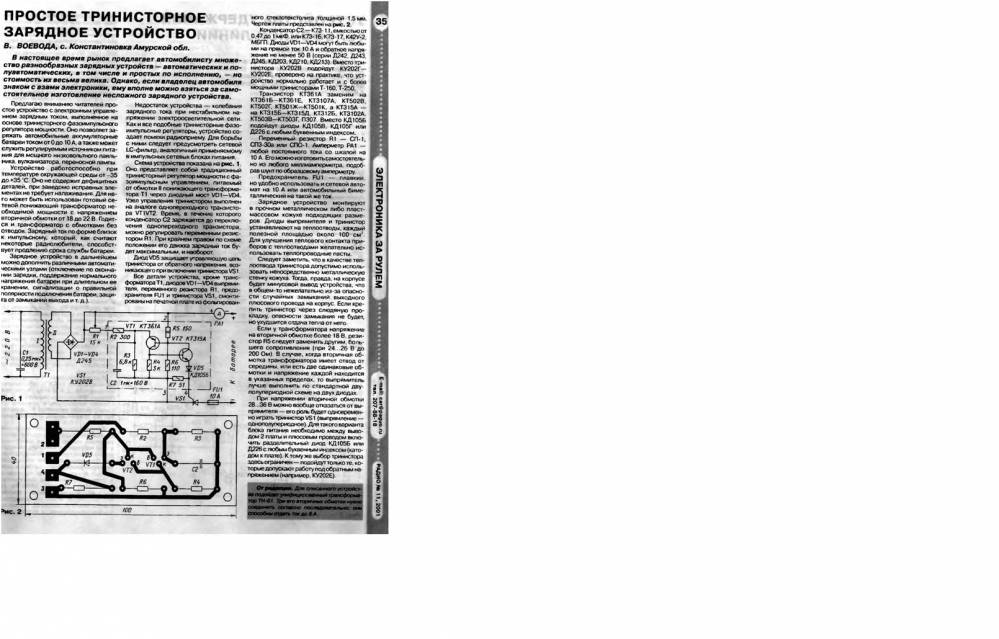

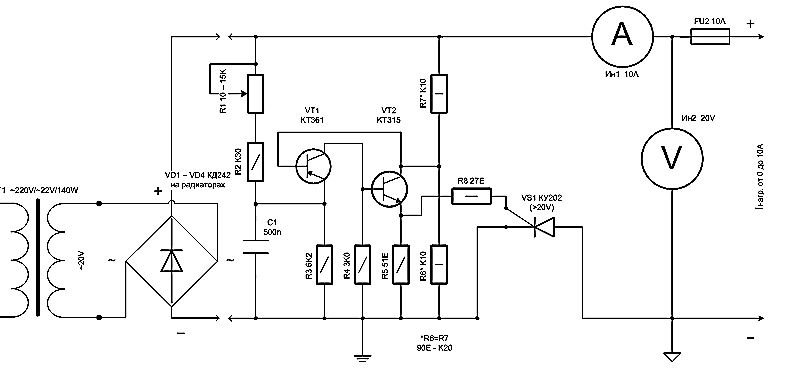

Собрал зарядное устройство по схеме из журнала Радио. Здесь на форуме есть такая же.
Р5 и Р6 сильно греются даже на холостом ходу. Устройство на холостом ходу потребляет ток около 0,13А. При нагрузке 1 А, падение напряжения 0,8 В. Аккумулятор боюсь подключать.
Помогите пожалуйста разобраться с этой "сложной схемой"
Спасибо.
поправил jar - Вс, 14.08.2011, 13:02 |
|
| | Вт, 16.08.2011, 11:15 | Сообщение # 324
|
феска Друзья Активность: 3627
| jar, фотографию монтажки и элементов выложи или все делал по журналу??
без нагрузки детали должны грется больше
падение будет схема такая все на обогрев помещения уходит))
поменяй детали как на схеме
резисторы 6-7 не меньше 1вт номинал подбирается точно (6=7)
ста
поправил феска - Вт, 16.08.2011, 11:42 |
|
| | Вт, 16.08.2011, 13:54 | Сообщение # 325
|
jar Пользователи Активность: 7
| феска,
Bсе делал по журналу.
Попробую как ты советуешь.
Спасибо
|
|
| | Вт, 16.08.2011, 14:19 | Сообщение # 326
|
-igRoman- Друзья Активность: 1198
| http://elwo.ru/publ/mashiny/avtomobilnoe_zarjadnoe_ustrojstvo/4-1-0-329
Ничего не грелось
|
|
| | Вт, 16.08.2011, 16:02 | Сообщение # 327
|
jar Пользователи Активность: 7
| феска
Р5=Р5=150 ом 2W
Р5 как утюг, Р6 нормально.
-igRoman-
Спасибо за ссылку, если эту не добью попробую Вашу.
поправил jar - Вт, 16.08.2011, 16:03 |
|
| | Вт, 16.08.2011, 17:22 | Сообщение # 328
|
феска Друзья Активность: 3627
| если подходить к "правильности схемы" то однозначно схема
http://elwo.ru/publ....1-0-329
|
|
| | Ср, 17.08.2011, 10:46 | Сообщение # 329
|
jar Пользователи Активность: 7
| Да только трансформатор нужно перематывать, а у меня готовый для моей схемы.
|
|
| | Ср, 17.08.2011, 11:41 | Сообщение # 330
|
-igRoman- Друзья Активность: 1198
| Зачем??? Я с экономил на диодах, не захотел мост делать
|
|
