Зарядки
|
|
| | Сб, 16.07.2011, 23:28 | Сообщение # 311
|
MAESTRO ^ Активность: 5564
| Это одно и то-же.
|
|
| | Чт, 21.07.2011, 00:06 | Сообщение # 312
|
Romans68 Пользователи Активность: 13
| Только может тока не хватить на открытие транзсторов, придется ставить ещё какие-нибудь КТ 3102 составными транзисторами. Добавлено (16.07.2011, 23:31)
---------------------------------------------
MAESTRO, Не одно... ЛЕ5 - это или-не, ЛА7 - это и-не. Не будет срабатывать отсечка зарядки. Добавлено (16.07.2011, 23:33)
---------------------------------------------
Какие ещё будут пожелания или претензии? Время будет, доделаю. Добавлено (21.07.2011, 00:06)
---------------------------------------------
Небольшое дополнение... В процессе эксплуатации данного зарядного вявился недостаток. для его устранения надо до и после резистора R8 установить по электролиту 200 мкф на 16 в. и подобрать последовательно стабилитрон (15V) на 14,4 в. После этого схема стала работать отменно. КРЕНку надо установить на радиатор (слишком большой перепад напряжений) или установить две на 12 и 5 в. Кто будет делать - не пожалеете. Я остался доволен на все 100%.
|
|
| | Пт, 22.07.2011, 00:34 | Сообщение # 313
|
vovagvi Пользователи Активность: 28
| а почему 24 вольта? меньше-больше можно?
|
|
| | Пт, 22.07.2011, 08:10 | Сообщение # 314
|
MAESTRO ^ Активность: 5564
| Всё-таки стоит ввести плавную подстройку порога напряжения. Например между р7 р8 поставить пременник на 1кОм. Romans68, выложи фото и небольшое описание работы - разместим на главной сайта.
|
|
| | Пт, 22.07.2011, 10:43 | Сообщение # 315
|
феска Друзья Активность: 3627
| Romans68, р6 12 ом?? или опечатка и должен стоять такой же как и р5 1,2 ом (я как понимаю аккумулятору пофигу эта разница)), и номиналы можно ставить от 1-20ом какие есть??) сделать бы её более универсальной, чтоб акы восстанавливать и 9 в и от мобилок3,7 (может релюхи переменить??)
|
|
| | Пт, 22.07.2011, 10:45 | Сообщение # 316
|
MAESTRO ^ Активность: 5564
| Да, р6 именно 12 Ом - это же разрядный резистор. А для универсальности и надо ввести резисторную регулировку порогового напряжения заряда.
|
|
| | Пт, 22.07.2011, 12:59 | Сообщение # 317
|
vovagvi Пользователи Активность: 28
| Добивайте схему, сделаю печатку...
|
|
| | Пт, 22.07.2011, 16:58 | Сообщение # 318
|
Romans68 Пользователи Активность: 13
| феска, По поводу резисторов 1,2 и 12 Ом... Это не опечатка. Дело в том, что аккум должен больше заряжаться чем разряжаться. Схема проектировалась для кислотнх аккумов емкостью от 4 до 65 А\ч. На счет мобилок не знаю, подойдет ли?
MAESTRO, Зачем плавная регулировка? Ну если уж очень хочется пожалуйста. Скоро нарисую, положу.
vovagvi, Ну, попался мне халявнй блок питания на 24 В. Вот его и приспособил. Можно любое питание от 20 до 40 вольт, только фильтрованное.
|
|
| | Сб, 23.07.2011, 00:30 | Сообщение # 319
|
vovagvi Пользователи Активность: 28
| Quote (Romans68) Ну, попался мне халявнй блок питания на 24 В. Вот его и приспособил. Можно любое питание от 20 до 40 вольт, только фильтрованное.
Что-то мне это не нравится, при изменении напряжения в сети ток зарядки будет плавать, микроба при любом напряжении будет управлять ключами одинаково, а вот что они будут пропускать - это совсем другой вопрос, а ток зарядки должен быть более-менее стабилен, давайте будем разбираться.....
|
|
| | Сб, 23.07.2011, 22:26 | Сообщение # 320
|
Romans68 Пользователи Активность: 13
| vovagvi, Чего разбирать? Ток зарядки может быть любым (тем более, что импульс очень короткий), а вот напряжение контролируется триггером Шмитта с зоной нечувствительности. По этому как только напряжение достигнет величин стабилитронов, он сработает и остановит генератор.

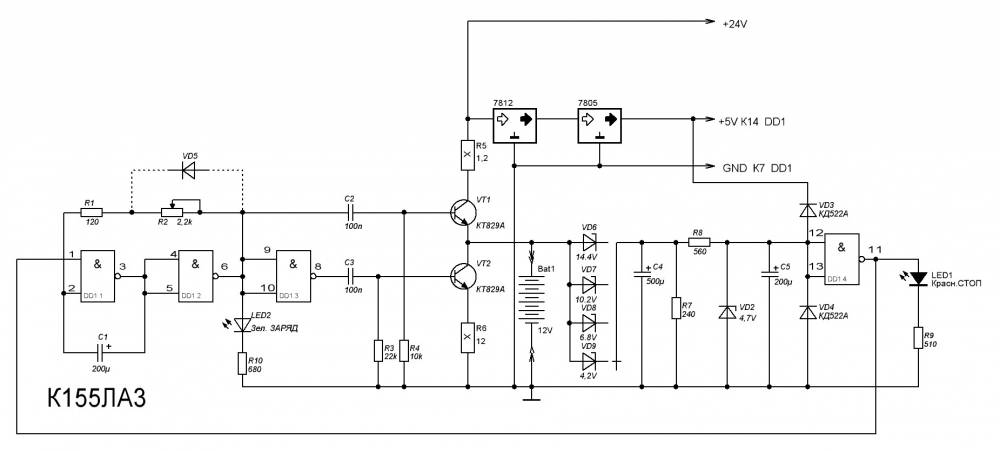

Кажется окончательный вариант... Наверное.
Добавлено (23.07.2011, 22:26)
---------------------------------------------
MAESTRO, Плавной регулировки не получается, только ступенчатая (галетник или П2К). Сколько не мудрил не получается.....
поправил Romans68 - Сб, 23.07.2011, 22:44 |
|
