 Сб, 09.07.2011, 18:58 | Сообщение # 291

-igRoman-

Друзья

 Активность: 1198

Да, поставить два ключа по мощнее и в перед, только схему генератора переделать, чтоб менять длительности импульсов.
Импульс (время) разрядного 10-25%, от импульса зарядного.
 Сб, 09.07.2011, 19:13 | Сообщение # 292

-igRoman-

Друзья

 Активность: 1198

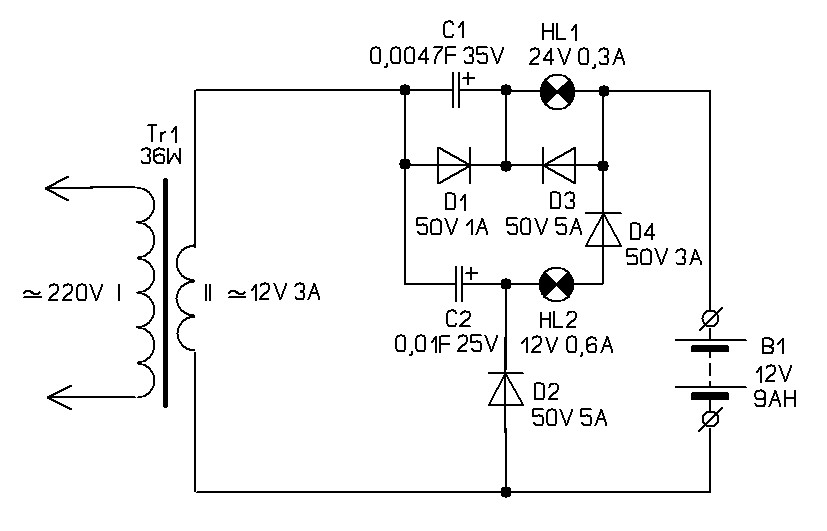

Вот еще схема простецкая, как работает не вкурсах то теоретически должно

http://news.cxem.net/articles/circuit_875.php

Прикрепления: 6323350.jpg (49.3 Kb)
 Вс, 10.07.2011, 21:57 | Сообщение # 293

Romans68

Пользователи

 Активность: 13

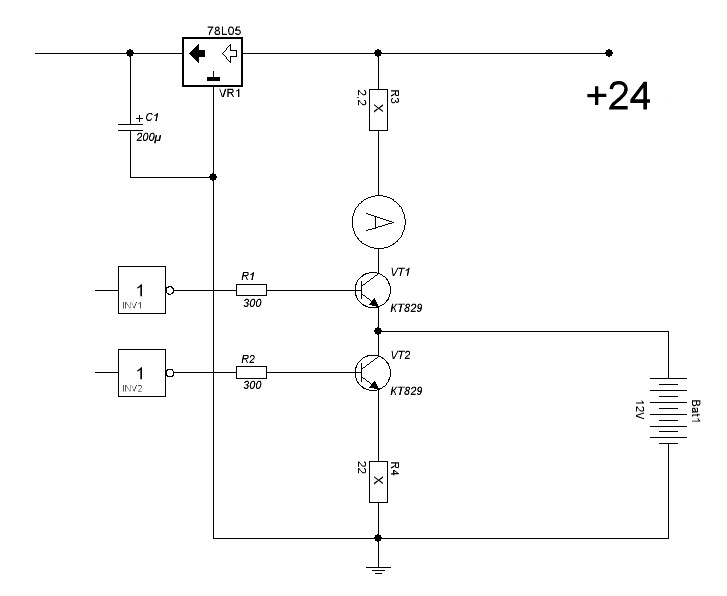

Я думаю примерно так сделать.


Что скажете? Может поправить что...?
Прикрепления: 7075259.jpg (31.2 Kb)
 Пн, 11.07.2011, 00:17 | Сообщение # 294

vovagvi

Пользователи

 Активность: 28

Quote (Romans68)
Я думаю примерно так сделать.
Что скажете? Может поправить что...?


Думаю кренка сдохнет, надо поставить две на 12 и 5 вольт и большие. Слишком уж большая разниц по напряжению.
 Пн, 11.07.2011, 11:39 | Сообщение # 295

-igRoman-

Друзья

 Активность: 1198

И вовсе не обязательно ставить 155 серию.

Теперь только осталось добавить регулировку тока заряда и разряда, а то резисторами регулировать....
 Пн, 11.07.2011, 13:08 | Сообщение # 296

Romans68

Пользователи

 Активность: 13

Quote (-igRoman-)
Думаю кренка сдохнет, надо поставить две на 12 и 5 вольт и большие. Слишком уж большая разниц по напряжению.


Quote (-igRoman-)
И вовсе не обязательно ставить 155 серию.


Думаю, обязательно, потому, чтовыходной ток у 155 серии больше, чем у всех остальных. Для того, что бы открылись транзисторы и мощности у нее хватит на продолжительную работу. А на счет кренки.... у нее входное напряжение до 35 В. А по току её тоже хватит, она нужна только для питания микросхемы.

Добавлено (11.07.2011, 13:08)
---------------------------------------------
На счет регулировки по току... Зачем? можно просто поставить переменный резистор 2,2 К вместо R2 и регулировать скважностью, т. е. периодом заряда - разряда.

 Пн, 11.07.2011, 15:04 | Сообщение # 297

vovagvi

Пользователи

 Активность: 28

Quote (Romans68)
А на счет кренки.... у нее входное напряжение до 35 В. А по току её тоже хватит, она нужна только для питания микросхемы.

Практика показывает что они дохнут чаще чем мухи при таком разбросе по напряжению
 Пн, 11.07.2011, 22:08 | Сообщение # 298

Romans68

Пользователи

 Активность: 13

Quote (vovagvi)
Практика показывает что они дохнут чаще чем мухи при таком разбросе по напряжению

Не могу спорить, ни разу их ни куда не ставил. Можно просто маленький транзистор (типа КТ315), резистор и стабилитрон в базу. Как вам такой выход? (бюджетный) biggrin

Добавлено (11.07.2011, 22:08)
---------------------------------------------
Кстати... А, что поэтому поводу скажет уважаемый MAESTRO?

 Пн, 11.07.2011, 22:51 | Сообщение # 299

MAESTRO

^

 Активность: 5564

Тоже неплохой вариант, но нужно поэкспериментировать.
 Вт, 12.07.2011, 00:59 | Сообщение # 300

vovagvi

Пользователи

 Активность: 28

Quote (Romans68)
Можно просто маленький транзистор (типа КТ315)

а лучше КТ815Г и стабилитрон КС156А в метале, ну и резюк надо подбирать и будет вам счастье.
