| | Ср, 23.03.2011, 19:08 | Сообщение # 211
|
Сеймур1981 Пользователи Активность: 2
| Добрый вечер! Хочу спросить Вас, можно ли в этой схеме заменить тиристор ку202а на другой из этой серии с другим буквенным индексом; например Н или И? Заранее благодарен!
|
|
| | Ср, 23.03.2011, 19:33 | Сообщение # 212
|
MAESTRO ^ Активность: 5564
| В чём изменения, что улучшилось. А фото ЗУ имеется?
Тиристор заменим на любой из серии ку202.
|
|
| | Ср, 23.03.2011, 19:38 | Сообщение # 213
|
Сеймур1981 Пользователи Активность: 2
| MAESTRO, спасибо за помощь!
|
|
| | Ср, 23.03.2011, 20:59 | Сообщение # 214
|
vovagvi Пользователи Активность: 28

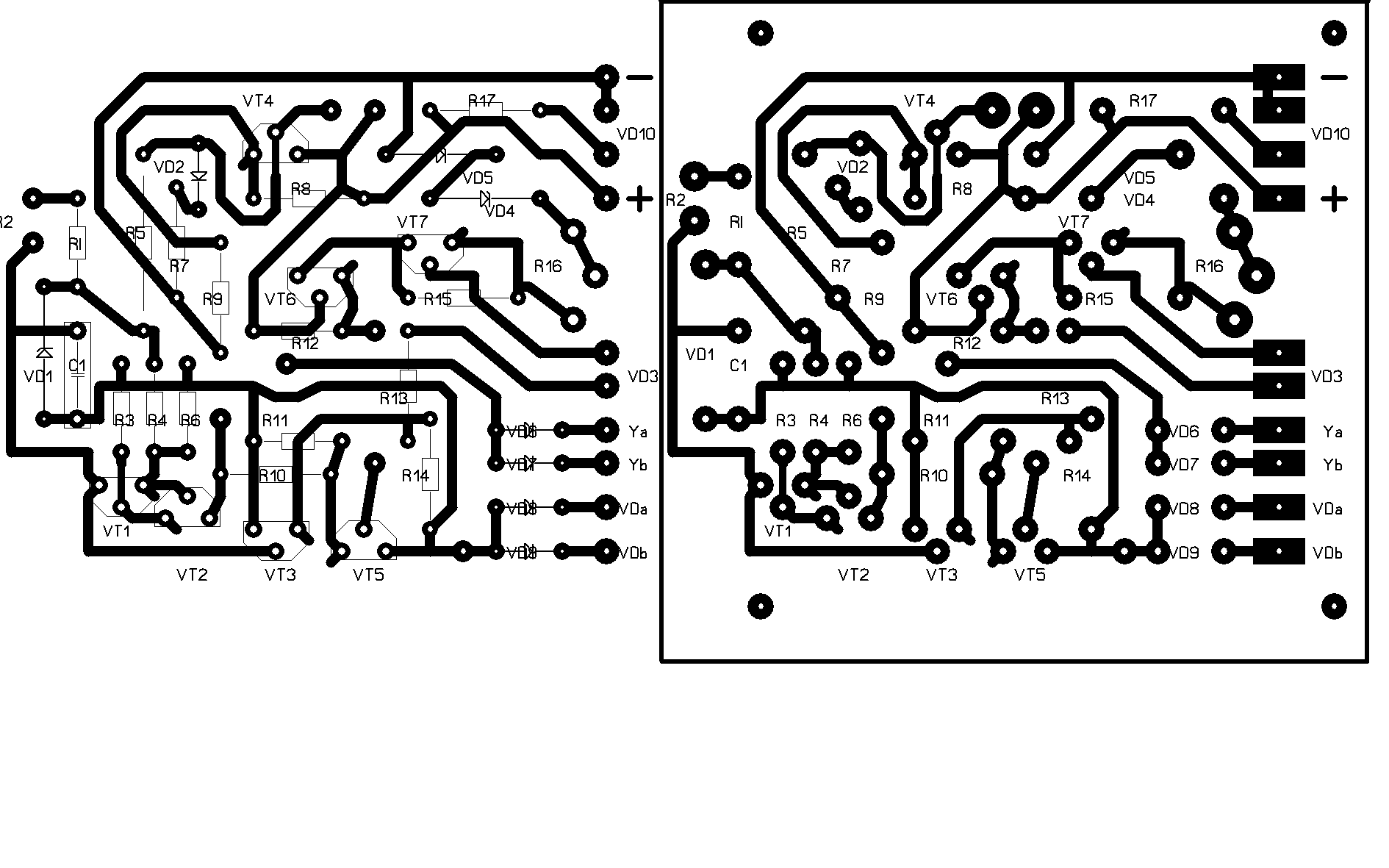

| ку 202 с разными буквами на разное напряжение А-само маленькое, М - 600 вольт, итог, пойдут любые. На чертеже плат маленькие пятачки, увеличьте, кто не в состоянии стучите, выложу по новой, да ладно, ловите Добавлено (23.03.2011, 20:50)
---------------------------------------------
на пусковое устройство транс буду мотать на латоре 9А, вторичка - медная шина 2*5 мм, (10 квадрат), ща травится плата. сделаю кину фотку. Давайте замечания и пожелания Добавлено (23.03.2011, 20:54)
---------------------------------------------
кстати, проверьте чертеж платы, вдруг я банканул где-то Добавлено (23.03.2011, 20:59)
---------------------------------------------
Quote (MAESTRO) В чём изменения, что улучшилось.

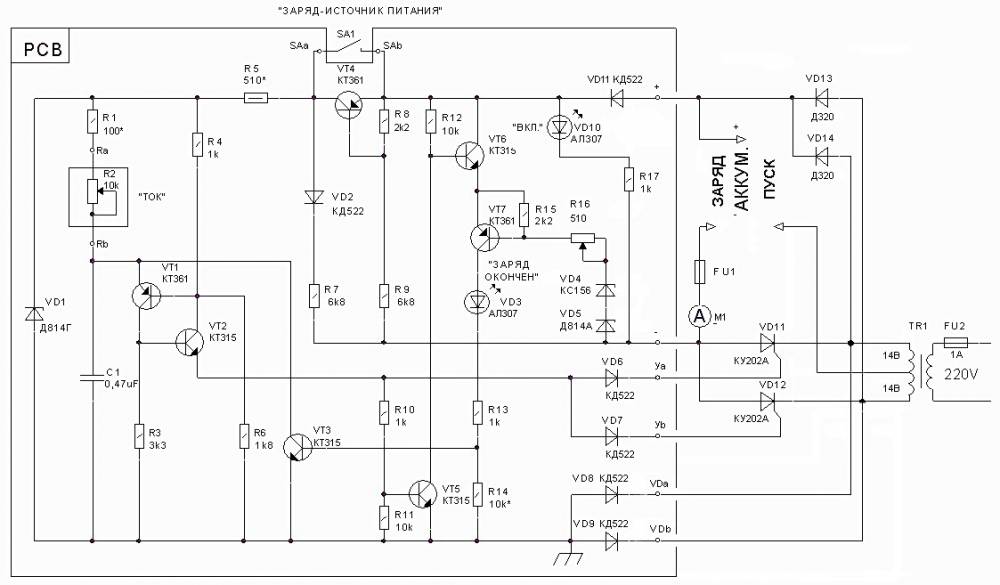

добавлено ПУСК и светодиод VD10 переключен на "Павильность подключения аккамулятора", при налаживании думаю будут доработки.
|
|
| | Чт, 24.03.2011, 16:59 | Сообщение # 215
|
Гость Гости Активность:
| vovagvi отличная работа ;) такой вопрос,если не сложно упростить схему,в смысле без пускового можно? И она автоматическая? Добавлено (24.03.2011, 16:59)
---------------------------------------------
А пфонял,просто транс можно использовать без средней точки,а транзисторы я так понял с любыми буквенными индексами?И ниче страшного если тиристоры будут разные,например 202А и 202Г?
|
|
| | Чт, 24.03.2011, 18:15 | Сообщение # 216
|
vovagvi Пользователи Активность: 28
| всем приветQuote (Гость) если не сложно упростить схему,в смысле без пускового можно?
правильно транс без средней точки НАПРЯЖЕНИЕМ 24-28В, диоды типа Д232 (на 10 ампер), КД213А, КД2999 и тд. Тиристоры лучше лучше одинаковые, но на крайняк пойдут и с разными буквами.
ЧЮТЬ ПОЗЖЕ ВЫЛОЖУ ОБНОВЛЕНЫЙ ЧЕРТЕЖ ПЛАТЫ И ИЗМЕНЕНИЯ В СХЕМЕ
поправил vovagvi - Чт, 24.03.2011, 18:29 |
|
| | Чт, 24.03.2011, 18:41 | Сообщение # 217
|
Гость Гости Активность:
| vovagvi а не много если транс на 24-28 вольтей? по схеме 14,Объясни если не сложно,а то чет не доганяю ;)
|
|
| | Чт, 24.03.2011, 19:59 | Сообщение # 218
|
vovagvi Пользователи Активность: 28
| по схеме 2 обмотки по 14, вместе 28,но можно 2 по 12
|
|
| | Чт, 24.03.2011, 20:51 | Сообщение # 219
|
vovagvi Пользователи Активность: 28
| Добавлен диод VD11 в цепи питания схемы управления, при желании можно не ставить. Чертеж печатной платы переделан !!! Добавлено (24.03.2011, 20:51)
---------------------------------------------
ВСЕ !!! Пока не соберу ниче дорабатывать не буду.
|
|
| | Пт, 25.03.2011, 11:49 | Сообщение # 220
|
Гость Гости Активность:
| Quote (vovagvi) по схеме 2 обмотки по 14, вместе 28,но можно 2 по 12
vovagvi извени за надоедливость опять по поводу транса, вот у меня есть транс со вторичкой 25в без средней точке(все равно будет без пускового),скажи мне не нужно его отматывать до 14в, и не постадают ли детали от 25 вольтей? и схема автоматическая,ну всмысли вырубится по окончании заряда?
|
|
