Зарядки
|
|
| | Пт, 25.03.2011, 16:35 | Сообщение # 221
|
vovagvi Пользователи Активность: 28
| еще раз: на схеме 14+14=28, средняя точка используется для пускового, у тебя она не задействована, значит для зарядного можно использовать транс с напряжением 22-28 В, у тебя 25 - ОКЕЙ!!!
да еще толщину провода надо знать, для 10 А надо 1 квадрат, примерно 1,5 мм в диаметре, это будет с хорошим запасом, если 1 мм, то заряжать придется примерно в 5А, если больше будет греться буду в понедельник
|
|
| | Пт, 25.03.2011, 21:59 | Сообщение # 222
|
Гость Гости Активность:
| Да и хотелось бы знать как ее настроить на отключение и что значит "Заряд-источник питания",это его можно использовать как БП? и на схеме он в режиме зарядки?
|
|
| | Сб, 26.03.2011, 16:13 | Сообщение # 223
|
Гость Гости Активность:
| Товарищи ...
имею дело с АКБ типа: Li-fe , Ni-MH , Ni-Cd \\\
вообщем в чем суть проблемы как бы сделать индикатор заряда для лифе 6.6 и 9.9
нимехе и кадмиевых 8.4 \ 9.6\ 10.8.... что бы тип диоды горели например так 6 \ 7.2 \ ....
сколько вольт на акб до того диода и горело....
в лифе вопрост стоит на 3\3.1\...\3.6
....
|
|
| | Пн, 28.03.2011, 08:35 | Сообщение # 224
|
MAESTRO ^ Активность: 5564

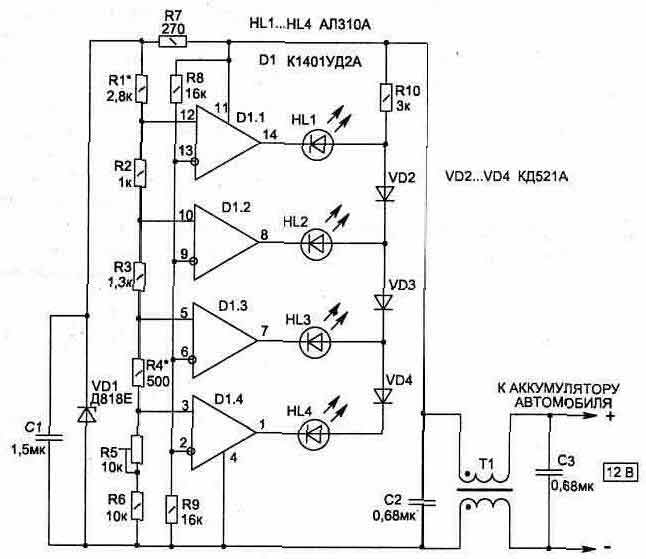

| Схема меряет напряжение аккумуляторной батареи 11,7 12,18 12,7 14,8В. Но можно настроить и на другие напряжения. ОУ любая, например LM324.
|
|
| | Вт, 29.03.2011, 08:56 | Сообщение # 225
|
Гость Гости Активность:
| vovagvi куды пропал?
Quote (Гость) Да и хотелось бы знать как ее настроить на отключение и что значит "Заряд-источник питания",это его можно использовать как БП? и на схеме он в режиме зарядки? |
|
| | Вт, 29.03.2011, 18:01 | Сообщение # 226
|
vovagvi Пользователи Активность: 28
| Quote (Гость) Да и хотелось бы знать как ее настроить на отключение и что значит "Заряд-источник питания",это его можно использовать как БП? и на схеме он в режиме зарядки?
пока ответить со 100% уверенностью не могу, ща в процессе сборки
|
|
| | Вт, 29.03.2011, 22:05 | Сообщение # 227
|
Гость Гости Активность:
| Quote (vovagvi) пока ответить со 100% уверенностью не могу, ща в процессе сборки
Все понял,буду ждать,не забудте про человекофф ))) И можно фотки готового девайса если не трудно )))
|
|
| | Вт, 29.03.2011, 22:15 | Сообщение # 228
|
vovagvi Пользователи Активность: 28
| Quote (Гость) И можно фотки готового девайса если не трудно )))
Все будет !!! Все в процессе...
|
|
| | Вт, 29.03.2011, 22:56 | Сообщение # 229
|
Гость Гости Активность:
| Здравствуйте. У меня вопросы по поводу сообщения 203. Есть хорошая релюха на 12В 10А на 3 переключающих контакта. А можно ли в этой схеме автоматически задействовать функцию десульфатации пластин (резистор 28 Ом) у реле 3-й переключающий контакт свободный? По окончании заряда контакт разорвется! Или нельзя? Не повлияет ли мое нововведение на работу устройства?
|
|
| | Ср, 30.03.2011, 00:23 | Сообщение # 230
|
vovagvi Пользователи Активность: 28
| Quote (Гость) Есть хорошая релюха на 12В 10А на 3 переключающих контакта. А можно ли в этой схеме автоматически задействовать функцию десульфатации пластин (резистор 28 Ом)
если релюха старая со знаком качества и сделана в СССР и имеет серебряные контакты, то можно задействовать, в противно случае они могут залипнуть и аккумулятору придет капут... ЭТО НЕДОСТАТОК ВСЕХ РЕЛЮШЕК !!!!! я не пользуюсь релюшками и вам не советую. можно придумать эл подключение это резюка, хотя ток там будет 0,5А. Ну и резюк нужен мощностью 7,5 а лучше 10 Вт. Добавлено (30.03.2011, 00:23)
---------------------------------------------
Quote (moreman) Спасибо за печатку,объсните пож-та как настроить схему на отключение аккумулятора.
не уверен, но думаю надо настраивать так: подключить источник с напряжением 14,4 В (постоянка) и медленно крутить подстроечник до включения светодиода, при этом при заряде тиристоры должны закрыться, или поставить на заряд акк следя за показаниями амперметра и вольтметра, при напряжении 14,4В заряд должен быть остановлен, надо испытывать, я в процессе изготовления
Кстати: стабилитроны Д814А и КС156 имеют напряжения 8 и 5,6В соответственно, вместе 13,6В, я у себя поставил два КС168 они по 6,8В вместе 13,6. но при настройке они могут быть изменены на другие напряжения. Д814Г - 11В, оставил без изменения. Транзистор VT4 предлагаю поставить КТ814 или КТ816 лучше с буквой Г. КТ315 и КТ361 тоже с буквами Г. В таком случае эта зарядка будет не убиваемая.
поправил vovagvi - Ср, 30.03.2011, 01:08 |
|
