| | Пт, 04.02.2011, 08:51 | Сообщение # 111
|
MAESTRO ^ Активность: 5564
| Для аккумулятора надо ток заряда 50-250мА. С током 0,30 мА он будет заряжаться вечно. Фото и файлы загружают на форум зарегистрировавшиеся пользователи. ЗУ для аккумов Ni-MH 8.4В 1100мА, 9.6В 2300мА, 7.2В 500мА делается из зарядки от любого мобильника, только напряжение выхода повысить, перепаяв на плате стабилитрон 5В на 9В. Ток заряда должен быть 10-20% от ёмкости. Значит для всех твоих акамов надо 0,1А. Напряжение не важно, главное ток обеспечить нужный. Li-Fe по этой же схеме. А вот следить за процессом заряда в простой схеме не выйдет. Просто подержать 10 часов (экспериментально) на заряде.
|
|
| | Пт, 04.02.2011, 09:22 | Сообщение # 112
|
sigmawm Пользователи Активность: 58
| 1. ошибка моя в том, что вместо 0,35А, я писал 0,35мА.

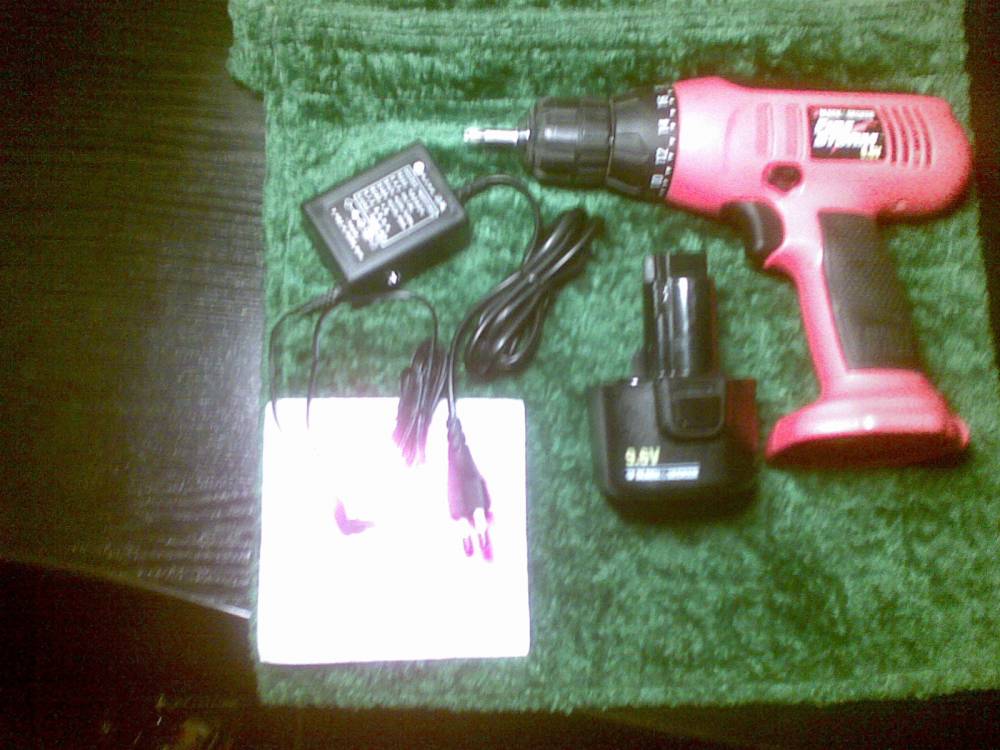

выкладываю фото:
|
|
| | Пт, 04.02.2011, 09:23 | Сообщение # 113
|
sigmawm Пользователи Активность: 58

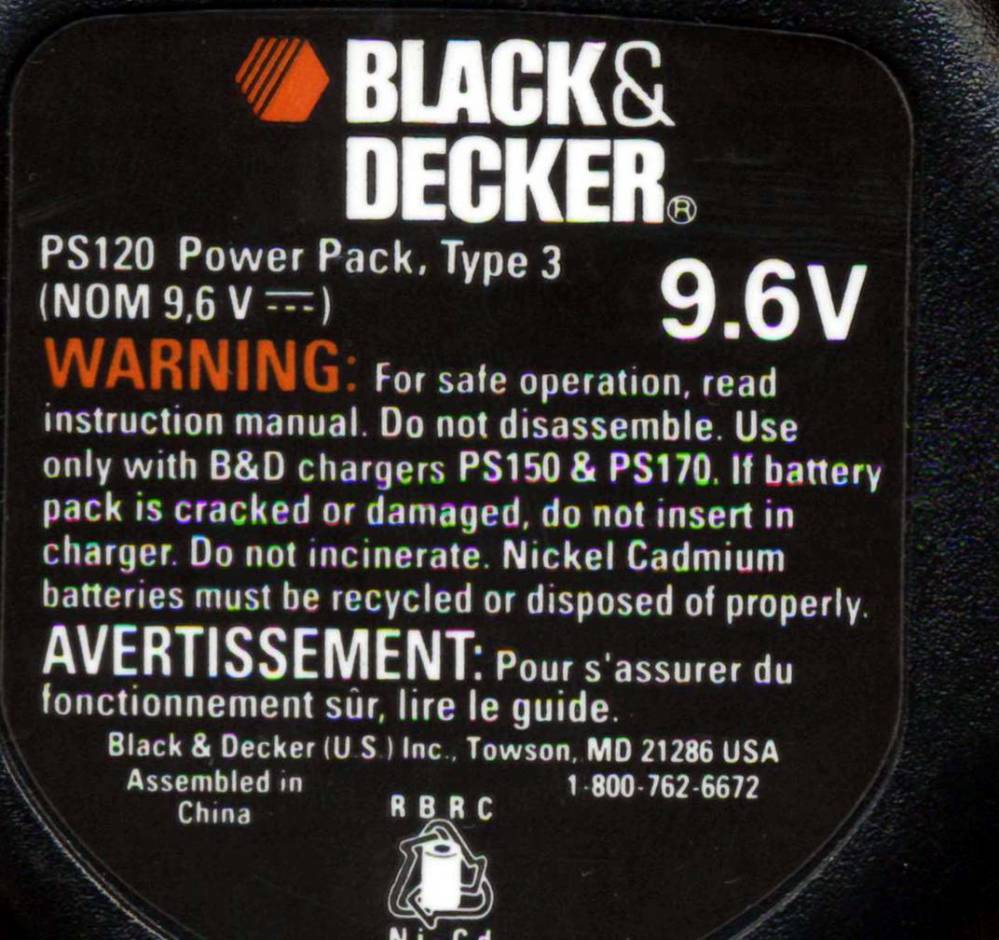

| 2. лейба (наклейка на аккуме)
|
|
| | Пт, 04.02.2011, 09:32 | Сообщение # 114
|
MAESTRO ^ Активность: 5564
| 0,35А - это нормально. Аккумулятор где-то на 1А*ч. Заряд в течении 3-5ч.
|
|
| | Пт, 04.02.2011, 09:53 | Сообщение # 115
|
sigmawm Пользователи Активность: 58
| С амперами разобрались. Гуд! А как быть с тем, что светодиод на гаснет? ну чтобы знать, когда можно отключать зарядку. Или не обращать внимания на светодиод и заряжать примерно 3-5 часов.
Влияет ли переменное сопротивление на то, чтобы светодиод гас, когда батарея полная? Когда я подбирал ("крутил") сопротивление (10 кОм), ток менялся так: от 0 до 0,35...0,37 А.
поправил sigmawm - Пт, 04.02.2011, 09:56 |
|
| | Пт, 04.02.2011, 12:18 | Сообщение # 116
|
MAESTRO ^ Активность: 5564
| Спрошу у автора схемы - ZU77. Жаль что он не появляется на форуме.
|
|
| | Пт, 04.02.2011, 18:09 | Сообщение # 117
|
ден Гости Активность:
| что если убрать трансформатор и от блока питания компа его подклучить там где стоит 15в???
|
|
| | Сб, 05.02.2011, 16:31 | Сообщение # 118
|
Rosal Гости Активность:
| MAESTRO, а че там за ток?
у меня аккумы стоят не хухры мухры ...
и в бытовой отход переводить не хочу...
|
|
| | Сб, 05.02.2011, 22:57 | Сообщение # 119
|
аууу Пользователи Активность: 2
| http://powerlabs.ru/chargers/imax/b6.html
сенк )) за совет))
добрые люди подогнали)))
|
|
| | Вс, 06.02.2011, 20:09 | Сообщение # 120
|
Гость Гости Активность:
| собрал зарядное по схеме ZU77 для автоакаммулятора на тиристоре ку202н. до тиристора показывает 17в ампераж тоже есть правда не знаю сколько но провода искрят , а после тиристора регулируется 12-17в но нет ампеража замыкаю провода с 17в падает на 0 и некаких искр Добавлено (06.02.2011, 20:06)
---------------------------------------------
пробовал проверить сколько ампер китайским тестром, цифровым написано до 10А ,то показало цыфру 4 а потом в тестре перегорела дорожка.подскажите в чем причина? Добавлено (06.02.2011, 20:09)
---------------------------------------------
силу тока мерял с диодного моста.
|
|
