Самодельные зарядные устройства
|
|
| | Чт, 08.11.2012, 20:23 | Сообщение # 181
|
vic1 Пользователи Активность: 31
| оно все в гараже
|
|
| | Вс, 11.11.2012, 01:27 | Сообщение # 182
|
vic1 Пользователи Активность: 31

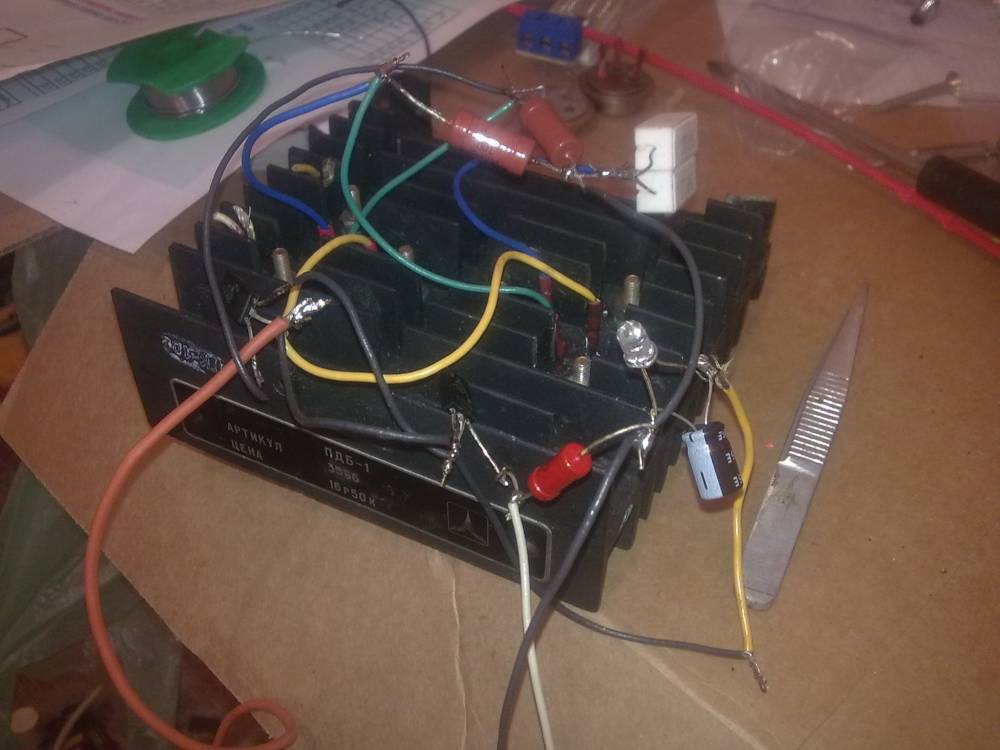

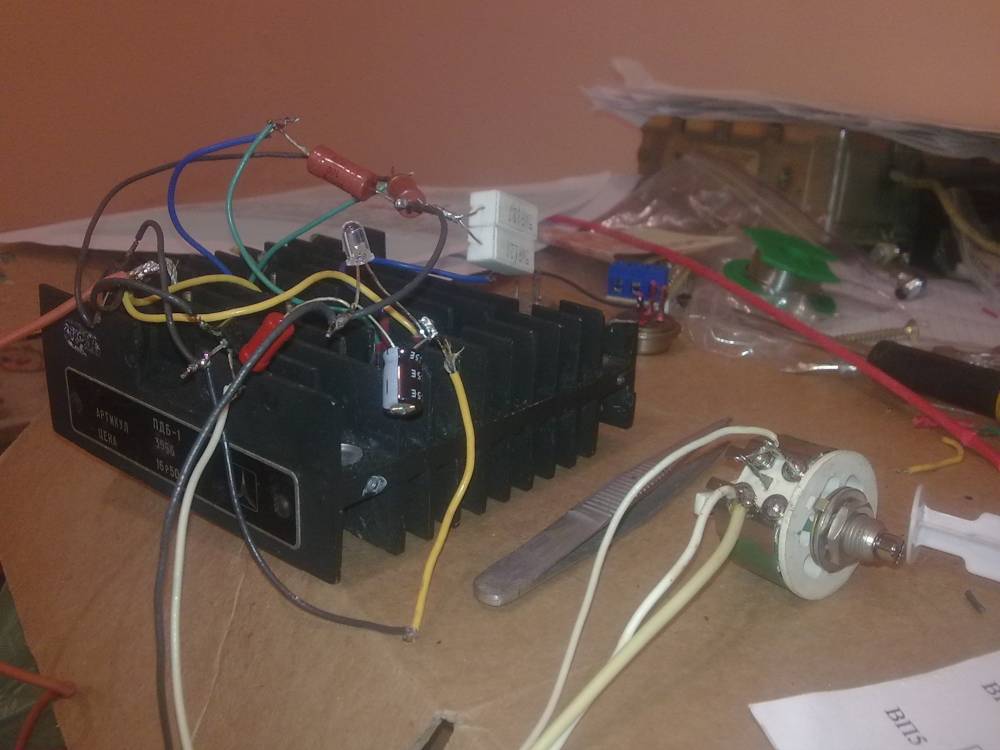

| Всем привет, сегодня разобрав всю схему, разбор моих косяков.1тр-р VT3,VT1 пробиты,навесным монтажом собрал сегодня все по-новому, УРА ЗАРАБОТАЛО.

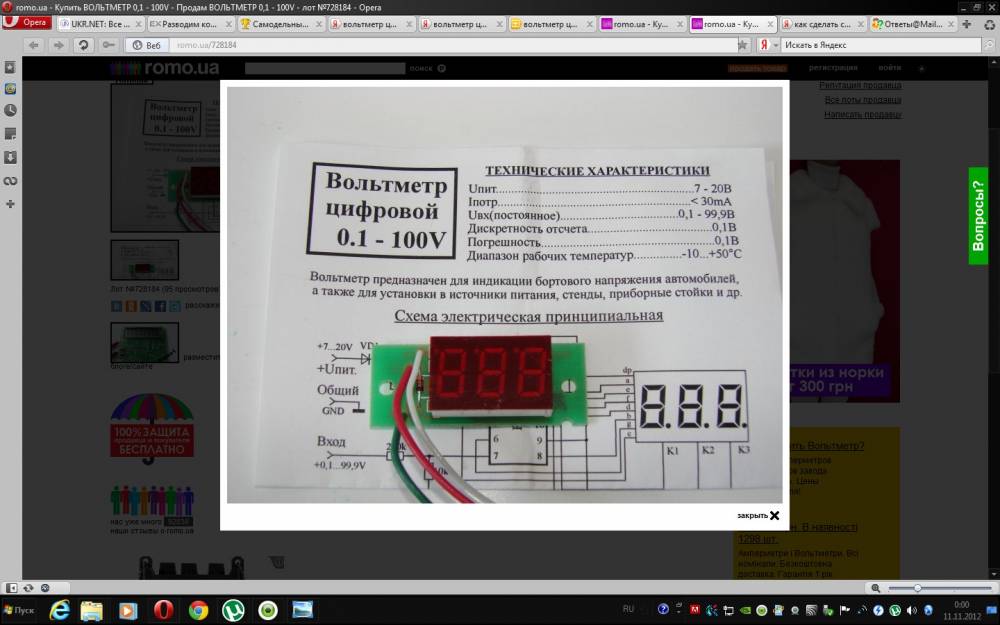

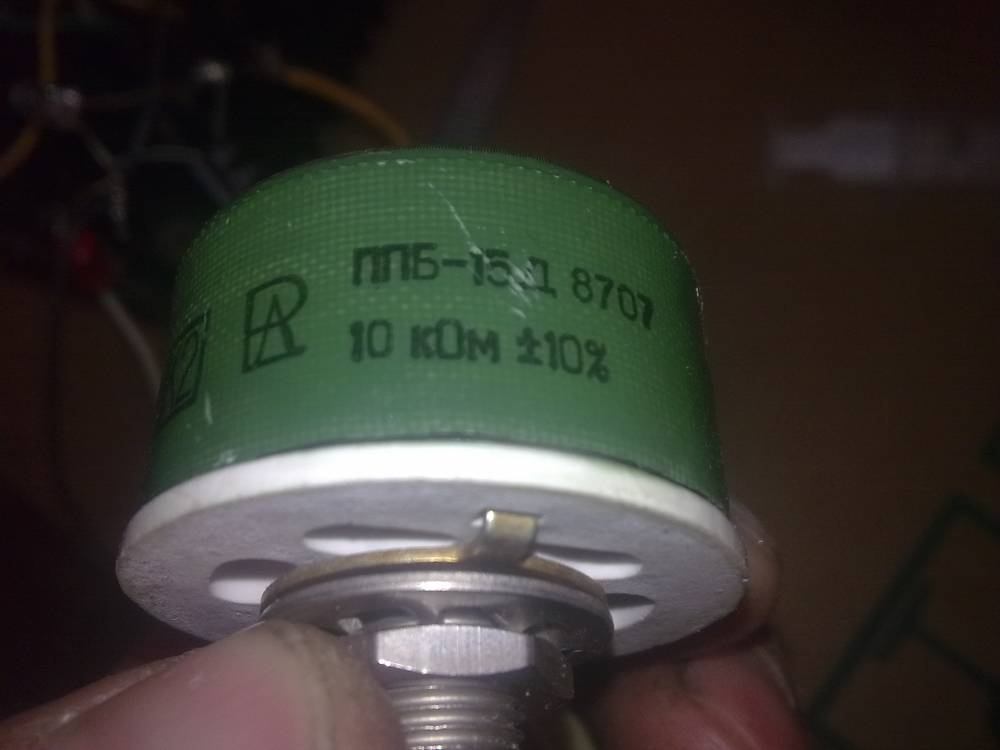

выкладываю фото,есть пару вопросов.1 переменным р-м как только увеличиваю сразу большой скачек значений по амперам.Проверил переменку просто без схемы все ок,плавно регулирует выкладываю фото его.2 поставил вольметр паралельно выходу не работает,подключил вольметр отдельно другому блоку все ок,мультиметр работает на выходе 15V,амперметр тоже хочу поставить.выкладываю фото вольметра,амперметр цифровой 0...10А с шунтом тоже с этой серии,может опять где-то накосячил
|
|
| | Пн, 12.11.2012, 11:26 | Сообщение # 183
|
феска Друзья Активность: 3627
| vic1, стабилизатор для питания собери на 7812 и 2 конденсаторах по классической схеме и запитай ей вольтметр
|
|
| | Пн, 12.11.2012, 14:44 | Сообщение # 184
|
vic1 Пользователи Активность: 31
| Феска, я хотел бы Вам сказать что я не очень большой спец в радиоэлектронике,(самоуч.) если Вам не трудно разложить все по-полочкам схему,чего куда и т.д Спасибо
|
|
| | Ср, 28.11.2012, 11:56 | Сообщение # 185
|
@Link Пользователи Активность: 17
| Приветствую всех! Ребята помогите с идентификацией радиодеталей,
в магазин дал список а мне дали вот что:
 Добавлено (28.11.2012, 11:56)
---------------------------------------------
там должны быть транзисторы КТ361А, КТ315Б, КТ203Б, КТ814Г, КТ815Г, КТ817А и еще что за желтенькая капелька с цифрой 104
|
|
| | Ср, 28.11.2012, 11:56 | Сообщение # 186
|
MAESTRO ^ Активность: 5564

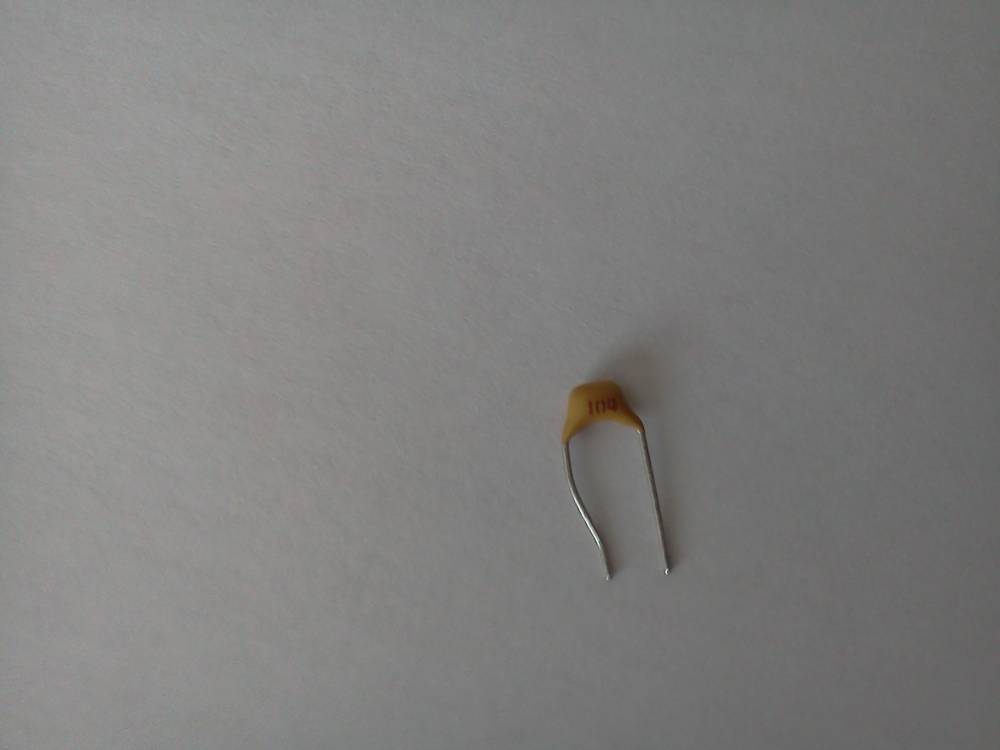

| Жёлтая капля 104 - конденсатор на 0,1мкф

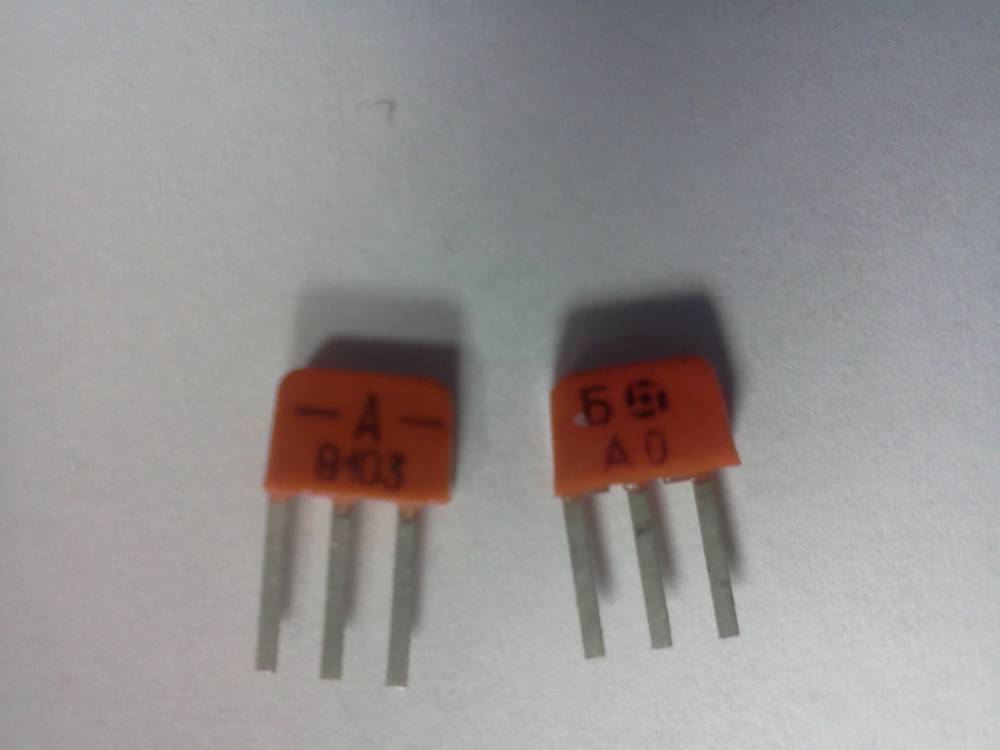

Красное с буквой А в центре - транзистор кт361, с буквой Б слева - кт315.

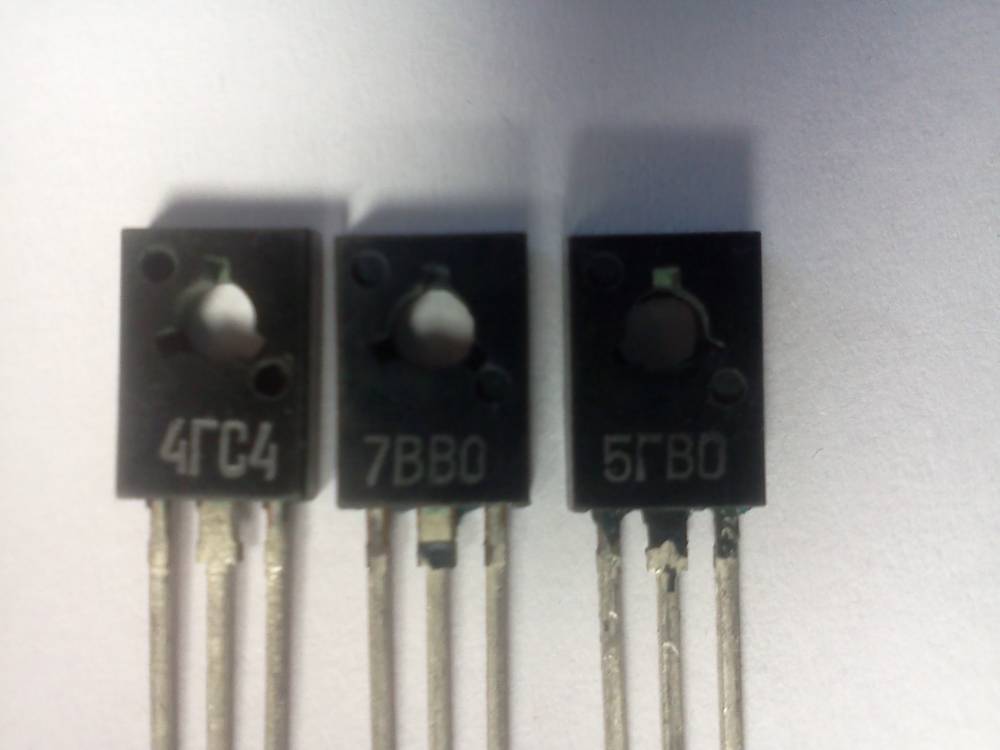

Чёрные с дыркой - транзисторы кт814, кт817, кт815 соответственно.
|
|
| | Ср, 28.11.2012, 12:28 | Сообщение # 187
|
vic1 Пользователи Активность: 31
| Всем привет,вопрос к MAESTRO если Вам не трудно помогите мне пожалуйста с моим сообщением 182,Спасибо
|
|
| | Ср, 28.11.2012, 12:58 | Сообщение # 188
|
@Link Пользователи Активность: 17
| MAESTRO, Огромное СПАСИБО Добавлено (28.11.2012, 12:58)
---------------------------------------------
извините но еще один тупой вопрос: стрелочкой обозначается эмиттер?
|
|
| | Ср, 28.11.2012, 13:00 | Сообщение # 189
|
-igRoman- Друзья Активность: 1198

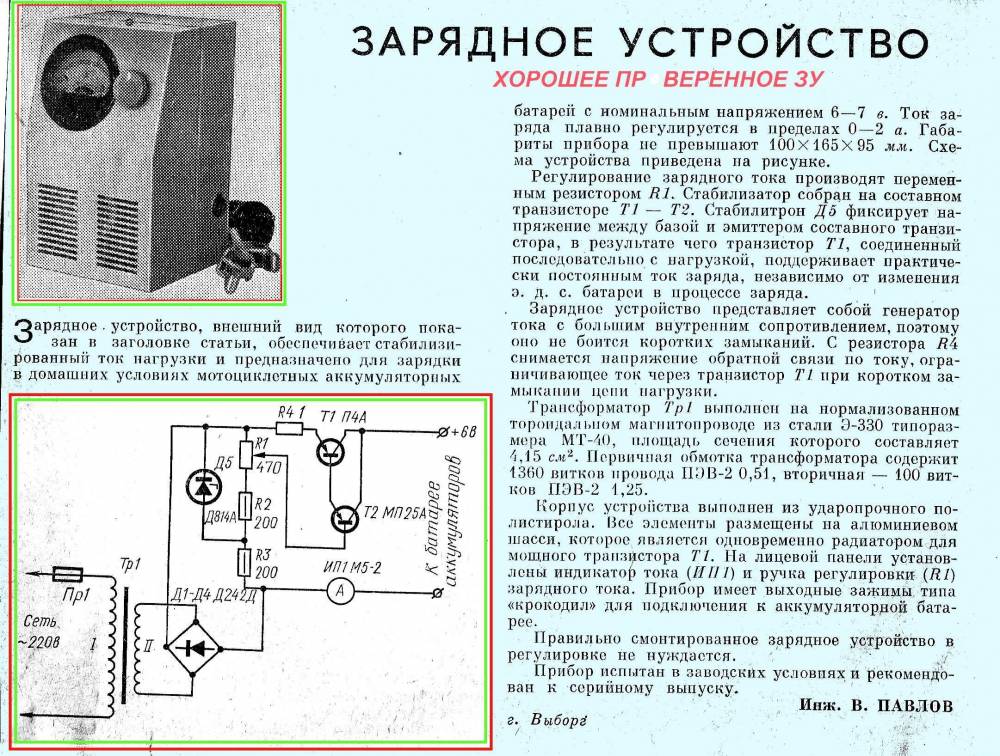

| Вот еще, из простых проверенных временем, ставим современные транзисторы и в перед
|
|
| | Пт, 30.11.2012, 19:46 | Сообщение # 190
|
B_master Пользователи Активность: 55
| Quote (-igRoman-) извините но еще один тупой вопрос: стрелочкой обозначается эмиттер?
Он самый!
|
|
