Самодельные зарядные устройства
|
|
| | Пн, 03.12.2012, 08:45 | Сообщение # 201
|
феска Друзья Активность: 3627
| Region086, закон ома надо знать)), все у вас в поряде принцип основан на подключении доп обмоток что повышает напряжение разница в напряжении аккумулятора и напряжение зарядки отражается, если по простому в токе зарядке(то есть чем больше разница тем сильнее ток зарядки, естественно когда на зарядке больше чем на акуме)
|
|
| | Пн, 03.12.2012, 15:08 | Сообщение # 202
|
Region086 Пользователи Активность: 6
| Если подключить к АКБ и выставить например 5 ампер , к концу зарядки амперы должны уменьшаться ? Или в этой зарядке подругому? По фото не можете определить ? Спасибо.
|
|
| | Пн, 03.12.2012, 21:21 | Сообщение # 203
|
феска Друзья Активность: 3627
| Region086, все так только в разумных приделах акум кипятить тоже вредно
|
|
| | Вт, 04.12.2012, 00:35 | Сообщение # 204
|
TOLYAN Пользователи Активность: 5

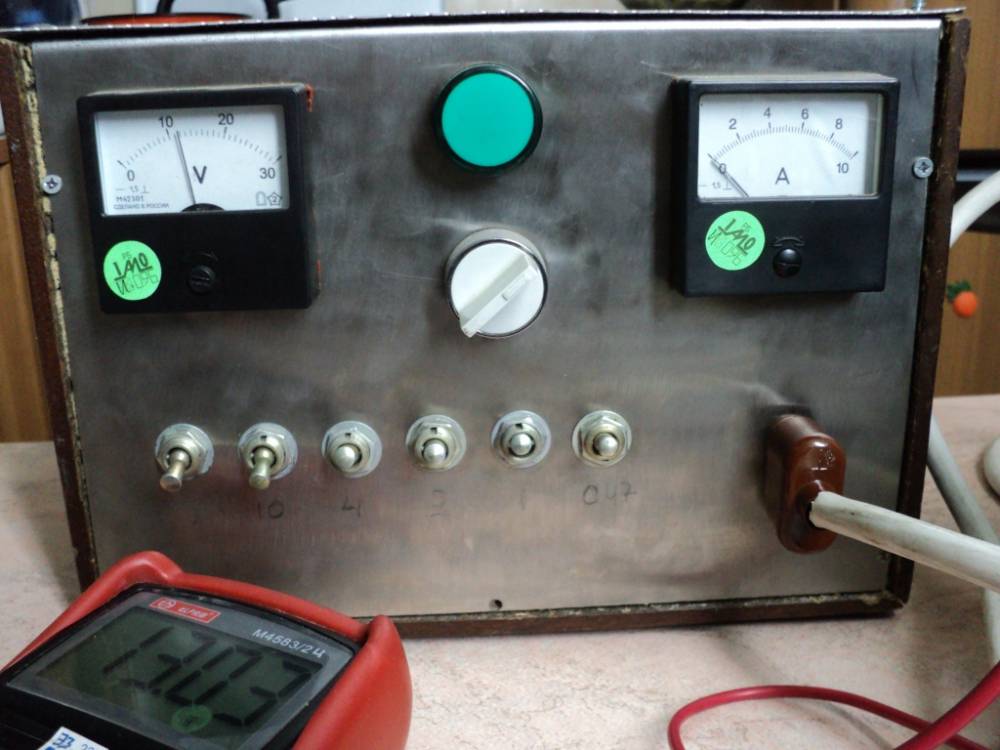

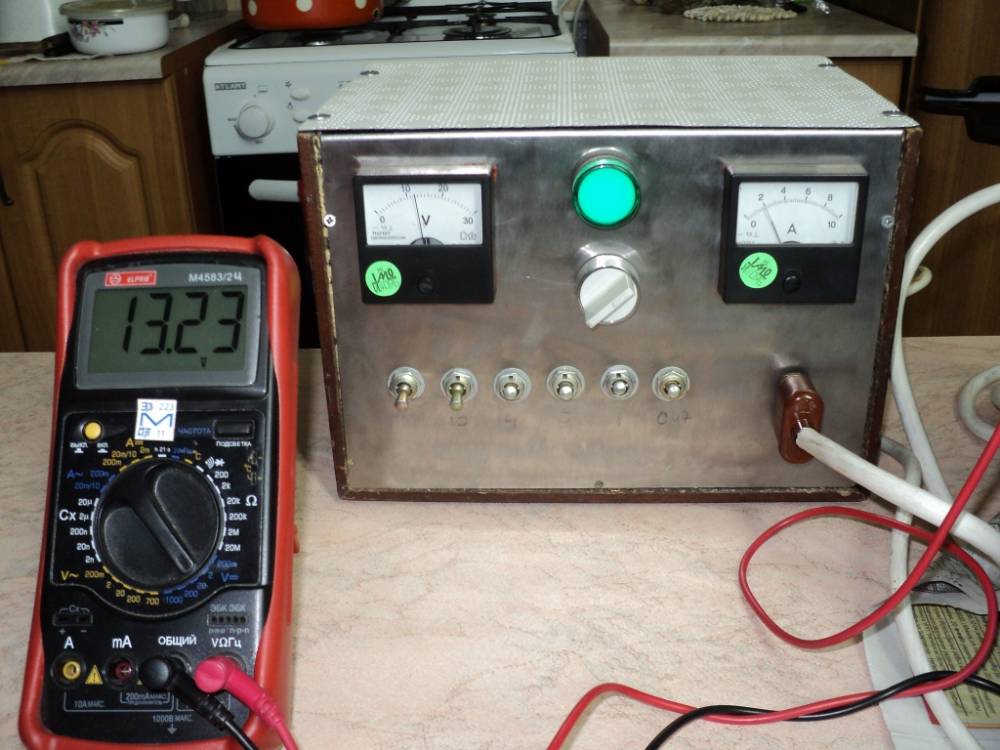

| Хочу поделиться результатом работы над зарядником.Перелопатил кучу схем,стоял вопрос:транс любой из ходовых.Дешевизна и распространённость деталей.Простота изготовления и настройки.И вот что получилось:Обкатку делал на разных батареях.В работе без проблем.Взяты два куска из уже известных схем.Зато простота и качество радуют.
|
|
| | Вт, 04.12.2012, 00:36 | Сообщение # 205
|
MAESTRO ^ Активность: 5564
| Вижу генератор на ОУ-шке. И как по макс. току?
|
|
| | Вт, 04.12.2012, 00:39 | Сообщение # 206
|
TOLYAN Пользователи Активность: 5
| От0---7.2А
|
|
| | Вт, 04.12.2012, 00:42 | Сообщение # 207
|
TOLYAN Пользователи Активность: 5
| накропал схемку:
|
|
| | Вт, 04.12.2012, 00:44 | Сообщение # 208
|
TOLYAN Пользователи Активность: 5

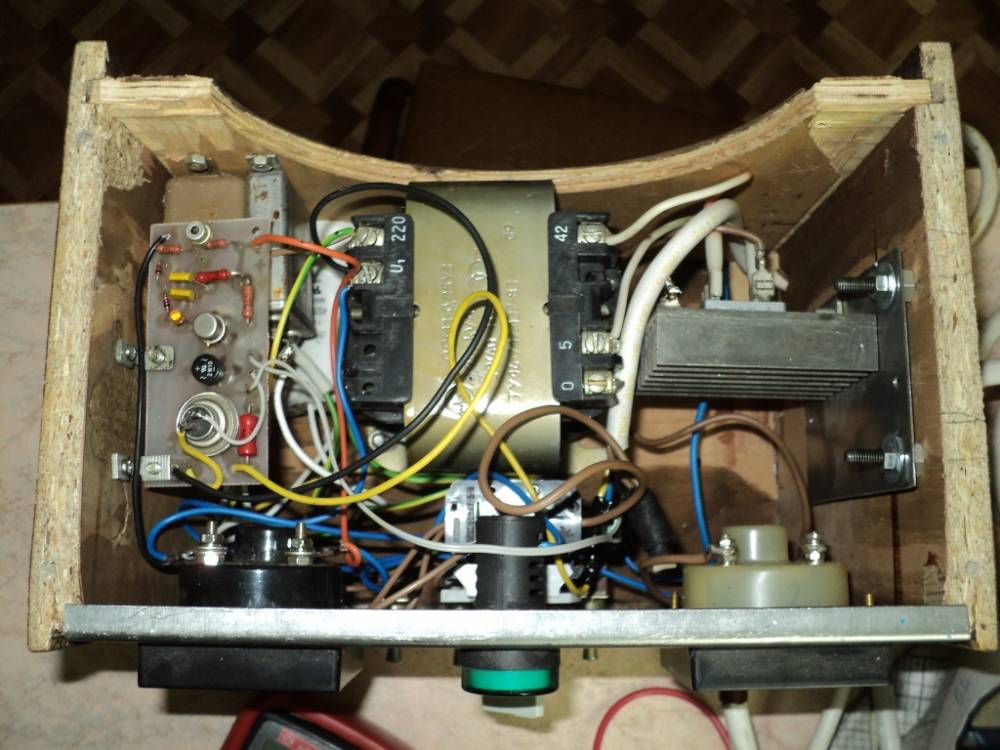

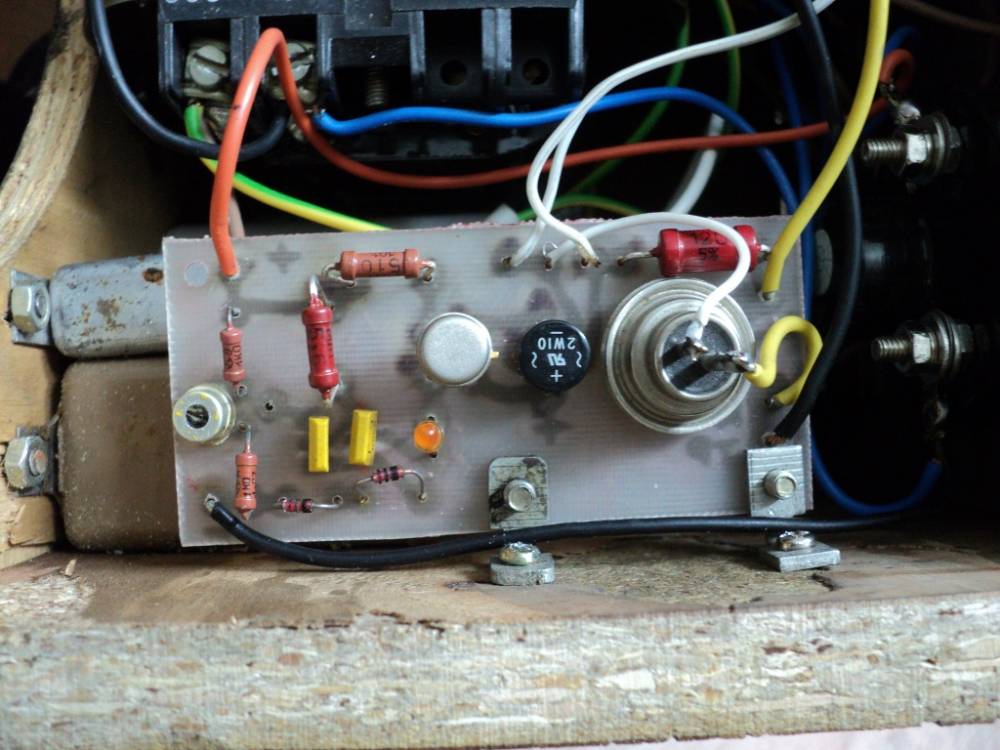

| ещё фото
|
|
| | Вт, 04.12.2012, 00:49 | Сообщение # 209
|
MAESTRO ^ Активность: 5564
| А, - это оптрон... Схема действительно простая - надо будет завтра перенести её на главную в раздел СХЕМЫ.
|
|
| | Вт, 04.12.2012, 01:09 | Сообщение # 210
|
TOLYAN Пользователи Активность: 5
| Долго искал простоту и надёжность.Остаётся только резаком настроить верхний предел по напруге.Суть в том что когда ёмкость полная транс отвязан симистором от сети и не мотает эл.энергию.это первое,второе ток всегда стабилен по ёмкости кон-ров.Гистерезис схемы управления прим:2в можно подогнать рез-ом 5к6(по схеме)И самое главное при откл батарее на клеммах "пусто" это от одарённых проверить выход на искру.SB1-принудительный запуск при сильно убитой батарее.
поправил TOLYAN - Вт, 04.12.2012, 17:16 |
|
