Самодельные зарядные устройства
|
|
| | Пн, 27.08.2012, 20:10 | Сообщение # 161
|
NetFront Пользователи Активность: 80
| Добрый вечер! Подскажите пожалуйста, при переделке БП ATX в зарядное, стоит оставлять дроссель групповой стабилизации? Все выходные 3.3, 5, -5, -12 выпаяны. И еще слышал если это зарядное лучше убрать выходные конденсаторы?
|
|
| | Вт, 28.08.2012, 07:47 | Сообщение # 162
|
феска Друзья Активность: 3627
| все так убрать нужно конденсаторы, дросель можно не переделывать
|
|
| | Вт, 28.08.2012, 12:38 | Сообщение # 163
|
NetFront Пользователи Активность: 80
| На дроселе оставил только 12в, конденсаторы уберу значит...
поправил NetFront - Вт, 28.08.2012, 12:39 |
|
| | Ср, 29.08.2012, 23:09 | Сообщение # 164
|
фагот Пользователи Активность: 30
| Здравствуйте могу ли я поменять транзисторы в этой схеме на другие.Будет ли работать тогда схема
|
|
| | Чт, 30.08.2012, 08:48 | Сообщение # 165
|
феска Друзья Активность: 3627
| фагот, да меняй проблем не будет можешь 945-733 можешь 814-815, я даже 315-361 ставил работает
|
|
| | Вс, 02.09.2012, 20:39 | Сообщение # 166
|
alex000000 Пользователи Активность: 7
| Quote (Scorpio2139) Если делать зарядные устройства ,на тиристорах ,надо управление делать перед трансом ,и тиристор меньше греется ,вот схема ,делал сам ,знакомым
Данную схему можно значительно упростить, если вместо схемы управления поставить светорегулятор (дриммер), которые продаются в любом магазине электротоваров.
Добавлено (02.09.2012, 20:39)
---------------------------------------------
Quote (фагот)

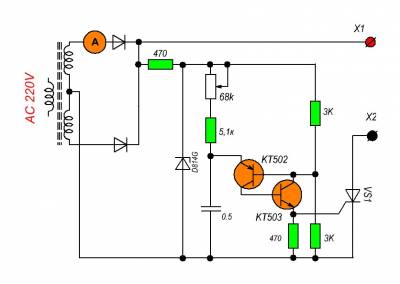

Cпасибо,собираю другой зарядник.С этим проблемы.Хотелось бы схему зарядника с постоянным током заряда. То есть что бы при заряде ток не падал ,если можно .Собираю это
Прикрепления: 8490367.jpg(225Kb)
Не заморачивайтесь вы с этими схемами на тиристоре. Купите в магазине светорегулятор (дриммер), включите его последовательно с сетевой обмоткой, а аккумулятор подключите напрямую к мосту. Раньше по подобной схеме выпускались промышленные ЗУ и в них постоянно что нибудь вылетало. У моего друга их валялось три штуки. Переделал их, как сказано выше и всё отлично работает. ЗУ устройства с регулировкой по первичной обмотке имеют одну особенность, при работе без нагрузки может сгореть трансформатор, по этому к ним обязательно надо подключать лампочку во вторичную цепь.
А вообще то ваша первая схема была рабочая, только там заложена одна лажа - стабилитрон. Так как у него напряжение напряжение стабилизации 7 - 8,5 в, а напряжение на разряженном аккумуляторе 10 вольт, то на тиристоре будет 7 -10= -3 в и он будет всегда заперт. Что бы зарядное заработало, надо просто убрать стабилитрон, Кстати позднее вы привели схему без стабилитрона, вот она должна работать. Создаётся впечатление, что автор этой схемы сам её не собирал, а просто взял её откуда то, или если собрал и она заработала, то не откорректировал. Транзисторы в этой схеме должны быть с буквой Г.
поправил alex000000 - Вс, 02.09.2012, 22:48 |
|
| | Пн, 03.09.2012, 08:14 | Сообщение # 167
|
феска Друзья Активность: 3627
| Quote (alex000000) Так как у него напряжение напряжение стабилизации 7 - 8,5 в, а напряжение на разряженном аккумуляторе 10 вольт, то на тиристоре будет 7 -10= -3 в и он будет всегда заперт. Что бы зарядное заработало, надо просто убрать стабилитрон, Кстати позднее вы прив
не совсем так вы поняли работу тут стабилитрона напряжение хоть и выпрямление но не стабилизировано поэтому синус остался, и напряжение стабилизации 11вольт
сделано так в том числе для поднятие частоты
|
|
| | Сб, 08.09.2012, 11:17 | Сообщение # 168
|
Рус Пользователи Активность: 4
| Доброго времени суток. Хочу собрать вот эту схему http://elwo.ru/publ/zarjadnoe_ustrojstvo/1-1-0-196 , вот только мне не совсем понятно, какие там должны быть транзисторы VT3, VT4, VT5 и еще один который никак не подписан,который находиться возле резистора 0,5 Ом. Подскажите пожалуйста!
поправил Рус - Сб, 08.09.2012, 11:18 |
|
| | Сб, 08.09.2012, 11:23 | Сообщение # 169
|
MAESTRO ^ Активность: 5564
| Транзисторы 814, 815 и КТ805 на выход. В общем любые соответствующей структуры и подходящие по току.
|
|
| | Сб, 08.09.2012, 11:50 | Сообщение # 170
|
Рус Пользователи Активность: 4
| Тоесть можно поставить все 4 транзисторы 814 или все 4 815 или все 4 КТ805? Я правильно понял?
|
|
