Самодельные зарядные устройства
|
|
| | Ср, 18.07.2012, 23:21 | Сообщение # 141
|
фагот Пользователи Активность: 30
| Да нет транс где то 250ват,от телека вторичка домотана медним квадратным проводом.На выходе 23 в.НА розряженый АКБ с диодного моста дает 10 А.и даже не греется а диоди синие.Причина в другом
|
|
| | Ср, 18.07.2012, 23:31 | Сообщение # 142
|
феска Друзья Активность: 3627
| фагот, давайте фото поглядим что у вас там
|
|
| | Чт, 19.07.2012, 09:40 | Сообщение # 143
|
фагот Пользователи Активность: 30

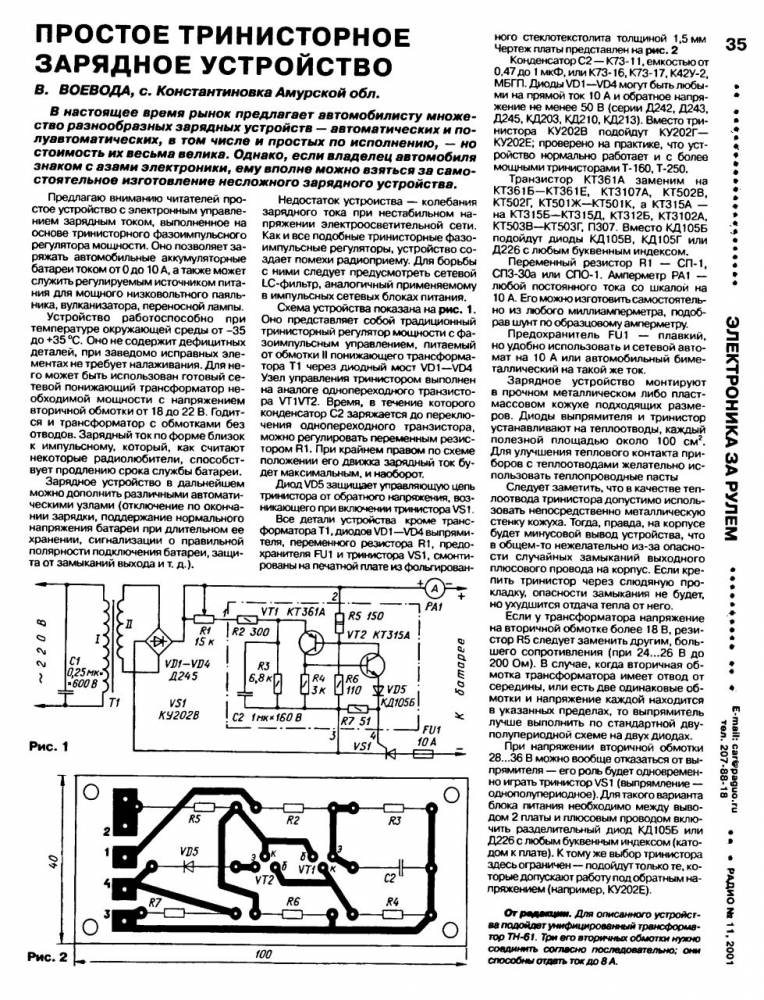

| Cпасибо,собираю другой зарядник.С этим проблемы.Хотелось бы схему зарядника с постоянным током заряда. То есть что бы при заряде ток не падал ,если можно .Собираю это
|
|
| | Пт, 20.07.2012, 19:37 | Сообщение # 144
|
Wolfness Пользователи Активность: 71

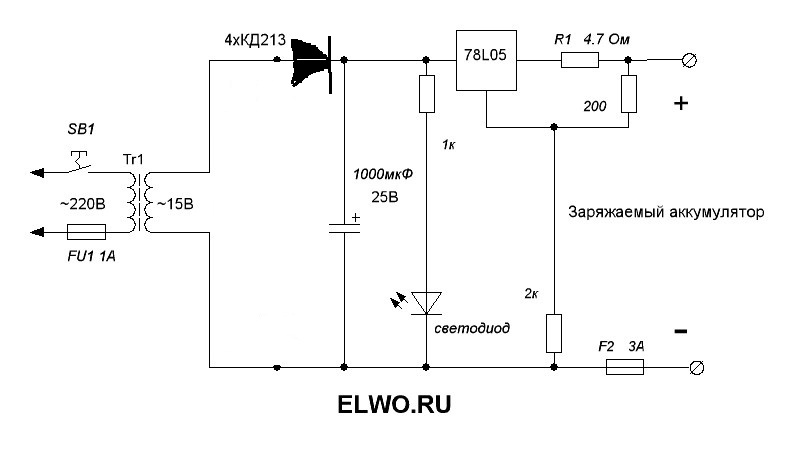

| Склоняюсь к мнению, что схема http://elwo.ru/publ/skhema_zarjadnogo_ustrojstva/1-1-0-411 нерабочая. Проверил все уже 10 раз. На выходе 30 вольт. Кто-нибудь ее собирал?
|
|
| | Пт, 20.07.2012, 20:25 | Сообщение # 145
|
Ксюня Друзья Активность: 453
|
Да должна быть рабочая,а вот откуда у вас 30 вольт на выходе ето вопрос  Там на входе переменки должно быть 15, после выпрямления 20. 30 вольт входного кренка может и не выдержать (вероятность пробоя 99%)Так что понизьте входное напряжение и поменяйте кренку и все должно заработать.
|
|
| | Пт, 20.07.2012, 20:32 | Сообщение # 146
|
Wolfness Пользователи Активность: 71
| Ксюня, стоит транс ТП 122-13 на 18 в. Без нагрузки выдает 25 В. После диодного моста 32 В. Как бы уменьшить напряжение на выходе транса до 15-18 В без перемотки вторички? Транс только с магазина, не хотелось бы разбирать.
поправил Wolfness - Пт, 20.07.2012, 20:32 |
|
| | Пт, 20.07.2012, 21:37 | Сообщение # 147
|
Ксюня Друзья Активность: 453
| Quote (Wolfness) Как бы уменьшить напряжение на выходе транса до 15-18 В без перемотки вторички? Транс только с магазина, не хотелось бы разбирать
Можно вместо диодного моста включить только один диод думаю для даной схемы ето не критично.Напряжение упадет.И еще вопрос какую микросхему вы использовали?
|
|
| | Сб, 21.07.2012, 04:24 | Сообщение # 148
|
Wolfness Пользователи Активность: 71
| Quote (Ксюня) И еще вопрос какую микросхему вы использовали?
L7805cv
Quote Можно вместо диодного моста включить только один диод
поясните, как это будет выглядеть. я не понял. Так?
поправил Wolfness - Сб, 21.07.2012, 04:38 |
|
| | Сб, 21.07.2012, 04:50 | Сообщение # 149
|
serh7000 Пользователи Активность: 198
| По такой схеме диод будет в кз. исправленная схема
поправил serh7000 - Сб, 21.07.2012, 05:09 |
|
| | Сб, 21.07.2012, 09:00 | Сообщение # 150
|
Wolfness Пользователи Активность: 71
| serh7000, спасибо.
|
|
