Делаем УНЧ на лампах
|
|
| | Сб, 08.12.2012, 16:17 | Сообщение # 171
|
MAESTRO ^ Активность: 5564
| 160В на анод? Это же очень мало! Надо около 300, а лучше 350В.
|
|
| | Сб, 08.12.2012, 18:07 | Сообщение # 172
|
sileron Пользователи Активность: 265
| в том и вопрос как его получить:)) трансформатор тан 107 мах отдаст 360, с центральной точкой получается 180в на плечо, как можно кенотронное питание сделать без центральной точки?
1й раз сделал кенотронное питание и не хотелось бы чтобы оно пылилось в шкафу), там итак уже с 10к брака)))
|
|
| | Сб, 08.12.2012, 18:41 | Сообщение # 173
|
sendersider Пользователи Активность: 12
|
Все обмотки последовательно и 2-ва диода на 600-1000 воль. Сам так пользую.
|
|
| | Сб, 08.12.2012, 18:53 | Сообщение # 174
|
sileron Пользователи Активность: 265
| между диодами земля? я верно понял?
|
|
| | Сб, 08.12.2012, 18:58 | Сообщение # 175
|
sendersider Пользователи Активность: 12
| Да .
|
|
| | Сб, 08.12.2012, 19:01 | Сообщение # 176
|
sileron Пользователи Активность: 265
| спасибо, куплю поставлю, оценю)
хороший сайт, всегда кто нибудь поможет))
|
|
| | Сб, 08.12.2012, 21:35 | Сообщение # 177
|
MAESTRO ^ Активность: 5564
| А вообще тут слишком мало напряжения, чтоб ставить кенотрон. Он съедает вольт 30-40. Можно было обойтись обычным диодом.
|
|
| | Сб, 08.12.2012, 22:23 | Сообщение # 178
|
sendersider Пользователи Активность: 12
| Не знаю как прямо накалы но у меня 2-ва косвеника 6ц5с запаралеленые ,усилок ест 150 МА потери 15 вольт .кены на пределе.
У тан107 последовательно 7-8 ,16-17 ,9-10 ,18-19 ,11-12 ,20-21 получим вольт 310-330 . -15 +30 здесь не критично оринтируясь от 300 вольт. Хотя не известно сколько на дросселе питания упадёт 10-20 вольт , а может и больше.
Может и обойдётся малой кровью. Человек уж собрал ,попробует нам скажет, а там и на диоды перебратся недолго.
поправил sendersider - Сб, 08.12.2012, 23:03 |
|
| | Сб, 08.12.2012, 23:34 | Сообщение # 179
|
Gamzan Друзья Активность: 1327

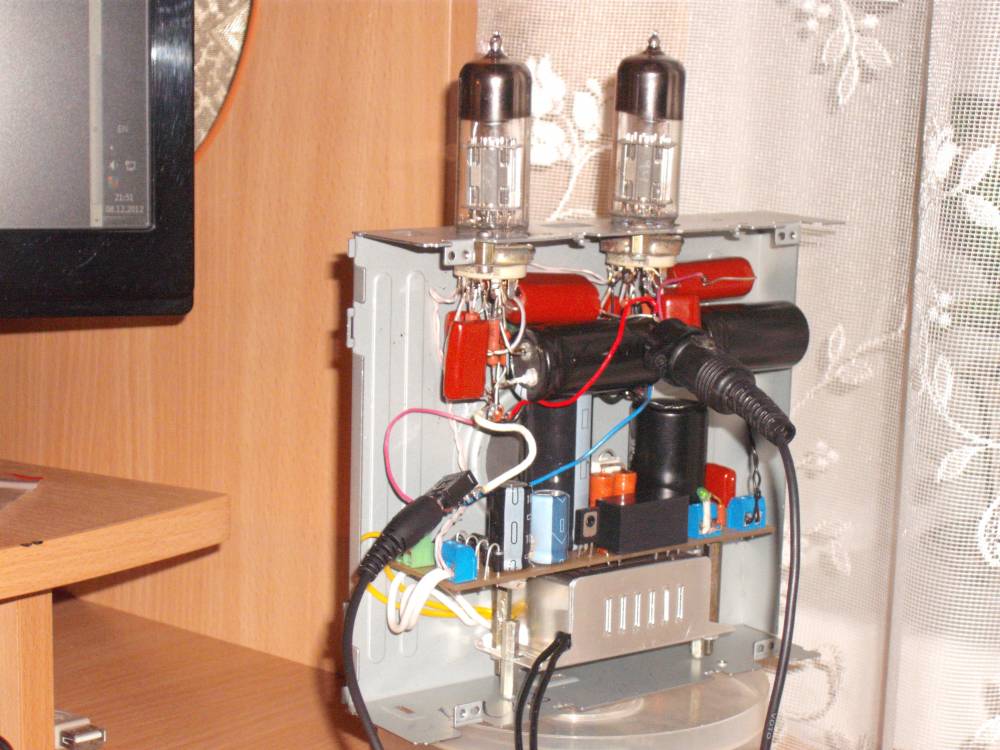

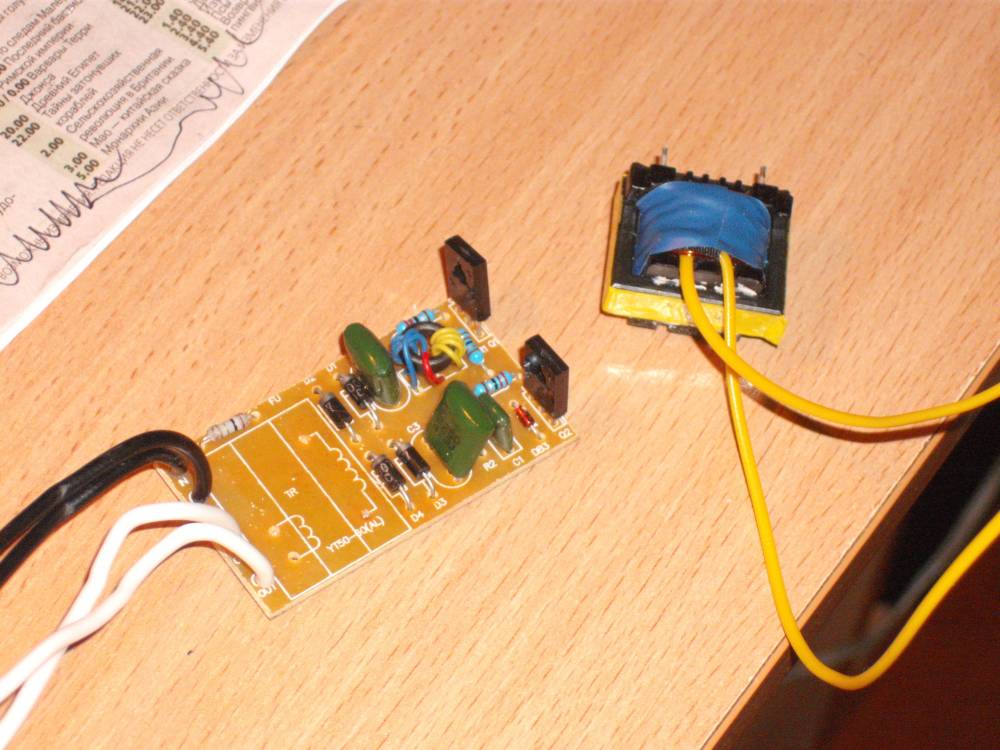

| Привет всем! Я снова про ушной усилитель  . В общем, операция по внедрению третьей обмотки в транс ЭТ, можно сказать, прошла успешно.
Но есть несколько НО. Первое - ЭТ жужжит (в наушниках никаких посторонних звуков не слышно). Грешу на неплотно собранный магнитопровод. Второе - ЭТ греется, и неслабо. Мощность его 65Вт, в схему нужно отдать порядка 45, т.е. факт запаса мощи налицо. Третье - ... собственно, всё. Купил ЭТ на 105Вт мощи, а он в задуманный корпус от старого CD-привода не лезет...
Вот, сижу, чешу репу... Почему греется, ведь не должен?
По поводу звука петь диферамбы не буду - просто абалдеть...
|
|
| | Вс, 09.12.2012, 00:21 | Сообщение # 180
|
MAESTRO ^ Активность: 5564
| Интересные опыты. Комментирую:
Мощность электронного транса должна быть минимум в 2 раза выше, чем нагрузка.
Сильный нагрев ЭТ может вызываться именно этим, либо что-то в трансформаторе (обмотках) не то...
И что стоит в выпрямителе? По какой схеме?
|
|
