Делаем УНЧ на лампах
|
|
| | Вс, 02.12.2012, 13:34 | Сообщение # 161
|
kostyl Пользователи Активность: 171
| Gamzan, подключил с нагрузкои получилось 250вольт так же как подключено к усилителю
поправил kostyl - Вс, 02.12.2012, 13:35 |
|
| | Вс, 02.12.2012, 14:53 | Сообщение # 162
|
Gamzan Друзья Активность: 1327
| А накал нормальный, или опять слабый?
|
|
| | Вс, 02.12.2012, 14:59 | Сообщение # 163
|
kostyl Пользователи Активность: 171
| Gamzan, накал нормальныи,отмотал первичку вместо 14витков оставил 8 напряжение под нагрузкои поднялось 450 вольт
|
|
| | Вс, 02.12.2012, 15:09 | Сообщение # 164
|
Gamzan Друзья Активность: 1327
| Лед тронулся!  Подержите под нагрузкой с полчасика, посмотрите, греется или нет. 8 витков все-таки маловато будет... Если не будет греться, значит, нормально
|
|
| | Вс, 02.12.2012, 15:43 | Сообщение # 165
|
kostyl Пользователи Активность: 171
| Gamzan, на самом эл.трансе вторичка намотана 6витков,а кольцо взято с такого же транса Добавлено (02.12.2012, 15:43)
---------------------------------------------
Gamzan, поиграл усилитель минут 20 транс еле тёплый,а почему напряжение с 450 падает до 360 когда лампы начинают грется я думаю эл.транс слабоват
|
|
| | Вс, 02.12.2012, 17:03 | Сообщение # 166
|
Gamzan Друзья Активность: 1327
| В момент включения катоды ламп холодные, тока в анодной цепи нет, поэтому напруга максимальная. По мере прогрева катодов появляется анодный ток, под нагрузкой напруга проседает. Выход - домотать анодную обмотку, увеличить емкость фильтра. Добавлено (02.12.2012, 16:00)
---------------------------------------------
Сам сейчас буду ковырять ЭТ для ушного усилителя. Попытаюсь намотать анодную обмотку прямо на транс в ЭТ, как раньше писАли Добавлено (02.12.2012, 17:03)
---------------------------------------------
Оо-п-паа... И обломался я... В 60-ваттной ташибре транс намотан на Ш-образном феррите. После 10-минутных раздумий решил ломать дальше...
|
|
| | Вс, 02.12.2012, 17:19 | Сообщение # 167
|
Gamzan Друзья Активность: 1327
| Маэстро, как аккуратно разобрать Ш-образный феррит?
|
|
| | Сб, 08.12.2012, 15:51 | Сообщение # 168
|
sileron Пользователи Активность: 265
| снова здравствуйте, собрал ещё 1н усь и сного проблема)
вопшем до этого слушал на 6ф3п 2.7вт

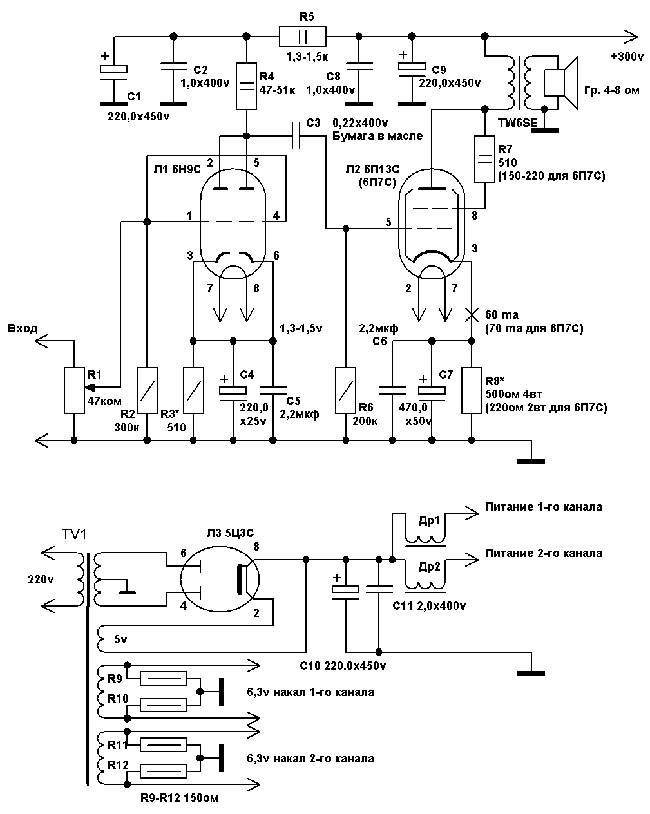

а собрал на 6п13с фото схемы
|
|
| | Сб, 08.12.2012, 16:08 | Сообщение # 169
|
sileron Пользователи Активность: 265
| он проигрывает по звуку басу и в 2 раза по громкости, усилителю на 6ф3п.
что я мог сделать не так, усь работает отлично в полной тишине фона нету (ухо в плотную к динамику прислонял)
собрал все как по схеме на выходе tw6se
может я питания не так сделал, у меня к дросселю 160в идет того
---------------------------------------------

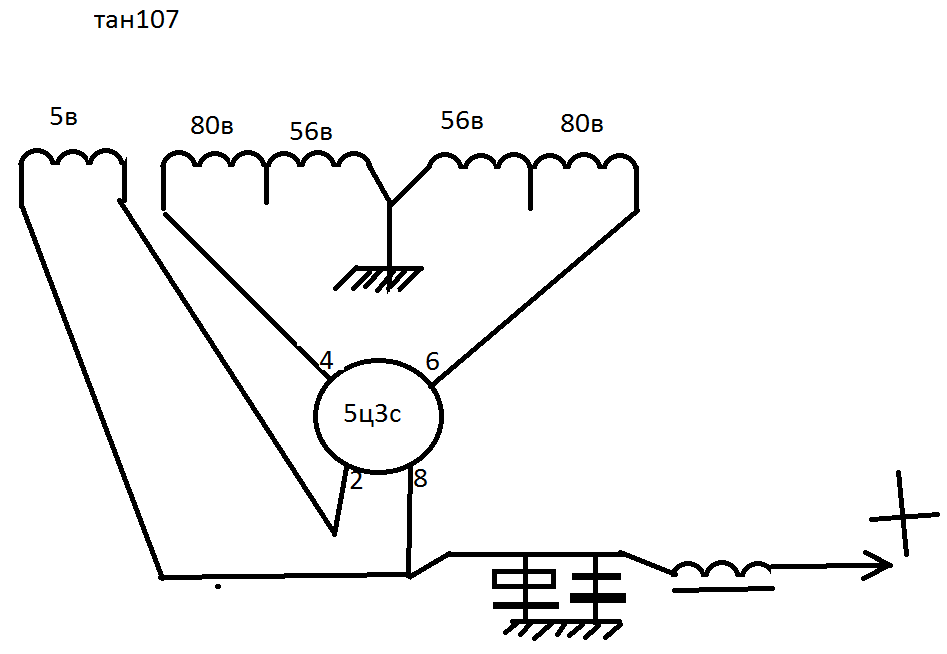

вот как я питания сделал
|
|
| | Сб, 08.12.2012, 16:08 | Сообщение # 170
|
sileron Пользователи Активность: 265
| вот
|
|
