Изготовление лампового усилителя
|
|
| | Сб, 09.06.2012, 22:37 | Сообщение # 251
|
MAESTRO ^ Активность: 5564
| 3-й вывод это и есть катод.
|
|
| | Вс, 10.06.2012, 21:52 | Сообщение # 252
|
radioskatina Пользователи Активность: 12
| MAESTRO, спасибо понял,кстати на сколько ватт динамики поставить? Добавлено (10.06.2012, 21:52)
---------------------------------------------
и про накал 1,5А дать 6н23п а 4,5А на 6п14п?
|
|
| | Пн, 11.06.2012, 10:16 | Сообщение # 253
|
MAESTRO ^ Активность: 5564
| Правильно. Мощность от 5 ватт. Динамики выбирай с максимальной чувствительностью, смотри паспортное значение децибелл на метр - dB/m. Желательно от 90 и выше.
|
|
| | Ср, 13.06.2012, 11:48 | Сообщение # 254
|
radioskatina Пользователи Активность: 12
| MAESTRO, спасибо Добавлено (13.06.2012, 11:47)
---------------------------------------------
MAESTRO, а как подключить вместо лампы 6п14п 6п15п-ев.
у 6п15п-ев 1-ый и 6-ой контакт первая сетка и экран а у 6п14п 3 контакт первая сетка и катод Добавлено (13.06.2012, 11:48)
---------------------------------------------
и еще можно регулировочный резистор поставить вместо 100к 47к?
|
|
| | Ср, 13.06.2012, 14:39 | Сообщение # 255
|
Звездавшоке Пользователи Активность: 28
| Quote (radioskatina) у 6п15п-ев 1-ый и 6-ой контакт первая сетка и экран а у 6п14п 3 контакт первая сетка и катод

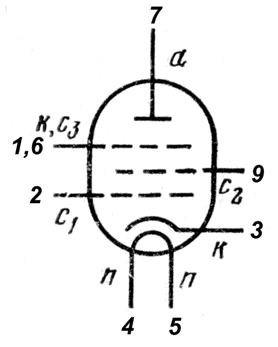

всё что написано - всё неверно. Смотри здесь (гугль ещё никто не отменял)
у ламп одинаковая цоколёвка, но лампы по сути разные. 6п15 работала в видеоусилителе, а 6п14 специально заточена под унч. Но попробовать можно. Резистор 100к можно не ставить вообще
поправил Звездавшоке - Ср, 13.06.2012, 14:43 |
|
| | Ср, 13.06.2012, 16:11 | Сообщение # 256
|
MAESTRO ^ Активность: 5564
| Эти лампы абсолютно взаимозаменяемые.
|
|
| | Ср, 13.06.2012, 17:04 | Сообщение # 257
|
radioskatina Пользователи Активность: 12
| так мне что просто 1,6,и3 подключить вместе?
|
|
| | Ср, 13.06.2012, 18:10 | Сообщение # 258
|
MAESTRO ^ Активность: 5564
| 1,6 - не используются. 3 - катод.
|
|
| | Ср, 13.06.2012, 18:11 | Сообщение # 259
|
radioskatina Пользователи Активность: 12
| то есть первая сетка не нужно
|
|
| | Ср, 13.06.2012, 19:33 | Сообщение # 260
|
Звездавшоке Пользователи Активность: 28
| Quote (radioskatina) то есть первая сетка не нужно

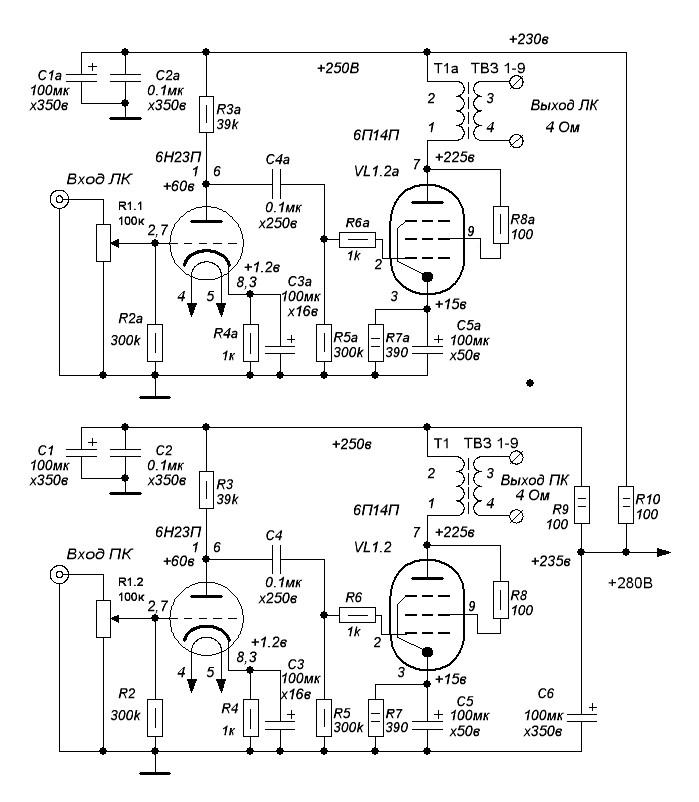

...первая сетка нужно  это ножка 2, 3-катод, 7-анод, 9-вторая сетка, 4и5-накал (исправил чертёж схемы, надеюсь теперь станет понятнее где какая сетка)
поправил Звездавшоке - Ср, 13.06.2012, 19:37 |
|
