Изготовление лампового усилителя
|
|
| | Сб, 26.05.2012, 11:37 | Сообщение # 231
|
MAESTRO ^ Активность: 5564
| Вроде похож на выходной звуковой. Сколько у него выводов/обмоток и каким проводом (диаметр)?
|
|
| | Сб, 26.05.2012, 11:54 | Сообщение # 232
|
vadim-life Пользователи Активность: 63
| С одной стороны 2 вывода, один диаметр 0,8мм (я так думаю это первичка) соединен с корпусом, второй тонкий. С другой 5 выводов, один диаметром тоже 0,8мм (первичка) соединен с 8 ногой дальней от него лампы через резистор 33ком, остальные тонкие, один с 7 ногой ближней лампы, второй тоже к 7 ноге через кондер 2200пф 400в, третий вместе с толстым соединен, четвертый через два резистора по 10ком соединен к 8 ноге дальней лампы. Номеров выводов нет.
поправил vadim-life - Сб, 26.05.2012, 12:45 |
|
| | Сб, 26.05.2012, 12:12 | Сообщение # 233
|
MAESTRO ^ Активность: 5564
| Походу трансформатор питания. Проверить омметром сопротивление обмоток и найти две с максимальным - анодная и сетевая 220В. 0,8 - наверное накальная 6,3В. И ещё одна на смещение сеток.
|
|
| | Сб, 26.05.2012, 12:24 | Сообщение # 234
|
vadim-life Пользователи Активность: 63
| Для накала отдельно выводы идут.

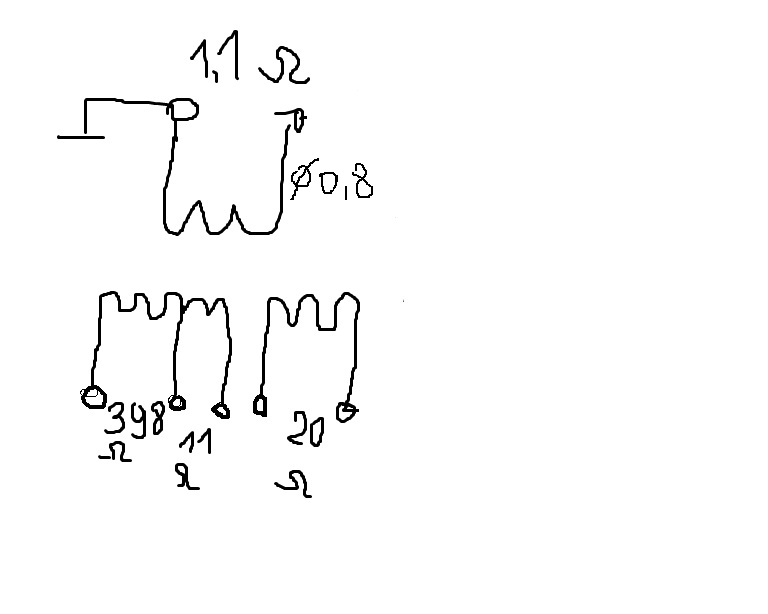

Проверил обмотки, посмотри.
поправил vadim-life - Сб, 26.05.2012, 13:03 |
|
| | Чт, 31.05.2012, 15:43 | Сообщение # 235
|
CIPOVEC Пользователи Активность: 3
| Привет! Я новичок в лампах,собрал 1 канал по схеме простой усилитель,напруги отличаются от схемных,подгнал резисторами они от указанных отличаются в разы.Вопрос это нормально или я что-то не так делаю?
|
|
| | Чт, 31.05.2012, 15:46 | Сообщение # 236
|
феска Друзья Активность: 3627
| какие напруги это раз во вторых с лампой или без ламп замеры делаешь в третих разброс в 10-30% длч некоторых усилителях это нормально
|
|
| | Пт, 01.06.2012, 18:28 | Сообщение # 237
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня . можно заиенить твз1-9 на твк 110-л2
|
|
| | Пт, 01.06.2012, 20:19 | Сообщение # 238
|
MAESTRO ^ Активность: 5564
| Можно
|
|
| | Вс, 03.06.2012, 07:28 | Сообщение # 239
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня . поставил на этот усил тан55 но почему то он греется и греется твз 1-9 я так думаю межвитковое в твз . канал тише играет чем 2
|
|
| | Пн, 04.06.2012, 13:42 | Сообщение # 240
|
MAESTRO ^ Активность: 5564
| А ток какой в этом канале и в том другом?
|
|
