Изготовление лампового усилителя
|
|
| | Вс, 13.05.2012, 17:12 | Сообщение # 141
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня хочу собрать на 6н23п и 6п3с для них нумерация правильная
|
|
| | Вс, 13.05.2012, 18:04 | Сообщение # 142
|
MAESTRO ^ Активность: 5564
| Тогда правильно. Но для входной лампы анод с катодом поменяй местами, как я и нарисовал, а накал - 4 и 5.
|
|
| | Вт, 15.05.2012, 18:20 | Сообщение # 143
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня а в эту схему на 6п3с на выход подоидут тан1 есть на 50гц и 400 какие поидут
|
|
| | Вт, 15.05.2012, 18:48 | Сообщение # 144
|
MAESTRO ^ Активность: 5564
| Для однотактного ещё может пойдут, а для двухтактного на 6п3с - однозначно нет.
|
|
| | Вт, 15.05.2012, 18:50 | Сообщение # 145
|
kostyl Пользователи Активность: 171
| MAESTRO, тогда поставить та55 как стоят в senhizer
|
|
| | Вт, 15.05.2012, 19:37 | Сообщение # 146
|
vadim-life Пользователи Активность: 63
| Доброго вам времени суток.
Почти собрал УЗЧ по этой схеме, использовать буду лампы 6н2п и 6п15п.
Но не могу разобраться, как же подключить тс-180-2. По схеме же стоит тан?
Будьте добры подскажите.
Спасибо.
|
|
| | Вт, 15.05.2012, 19:43 | Сообщение # 147
|
MAESTRO ^ Активность: 5564

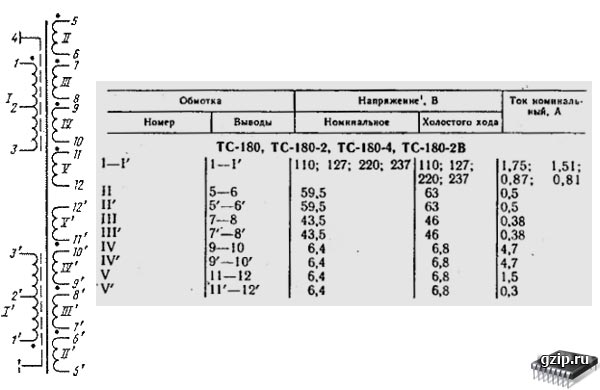

| Привет! Выводы 1 и 1" - на аноды ламп, 3 и 3" соединяем и на высокое напряжение с БП (+200В по схеме). А 9-10 или 9"-10" снимаем сигнал на динамик.
|
|
| | Вт, 15.05.2012, 19:52 | Сообщение # 148
|
vadim-life Пользователи Активность: 63
| Прошу прощения MAESTRO, не уточнил мне для питания УЗЧ, на выход я буду ставить ТН-36.
Спасибо
|
|
| | Вт, 15.05.2012, 20:05 | Сообщение # 149
|
MAESTRO ^ Активность: 5564
| Для питания все обмотки по 60 и 46В соединить последовательно.
|
|
| | Вт, 15.05.2012, 20:10 | Сообщение # 150
|
kostyl Пользователи Активность: 171
| MAESTRO, подскажите схему соединения та55 в усилителе senhizer
|
|
